W25Q128JVEIQ（128兆比特）串行閃存為空間、引腳和功耗有限的系統提供了一種存儲解決方案。25Q系列所具備的靈活性和性能遠遠超過普通的串行閃存設備。它們非常適合將代碼映射到隨機存取存儲器（RAM）中、通過雙/四通道SPI（XIP，就地執行）直接執行代碼，以及存儲語音、文本和數據。該器件采用單一的2.7V至3.6V電源供電，掉電時的電流消耗低至1微安。所有器件均采用節省空間的封裝形式。

W25Q128JVEIQ陣列被組織成65,536個可編程頁，每頁256字節。一次最多可以編程256字節。頁可以按16頁一組（4KB扇區擦除）、128頁一組（32KB塊擦除）、256頁一組（64KB塊擦除）的方式進行擦除，或者進行整片芯片擦除（芯片擦除）。W25Q128JVEIQ分別有4,096個可擦除扇區和256個可擦除塊。較小的4KB扇區在需要存儲數據和參數的應用中提供了更高的靈活性。

W25Q128JVEIQ支持標準串行外設接口（SPI）、雙/四通道輸入/輸出SPI：包括串行時鐘、片選、串行數據輸入/輸出0（DI）、輸入/輸出1（DO）、輸入/輸出2和輸入/輸出3。W25Q128JVEIQ支持高達133MHz的SPI時鐘頻率，在使用快速讀取雙/四通道輸入/輸出功能時，雙路輸入/輸出的等效時鐘速率可達266MHz（133MHz×2），四路輸入/輸出的等效時鐘速率可達532MHz（133MHz×4）。這些傳輸速率性能優于標準的異步8位和16位并行閃存。

此外，該器件支持JEDEC標準的制造商和器件標識以及串行閃存設備參數表（SFDP），還具備一個64位唯一序列號和三個256字節的安全寄存器。

特征

? 全新的SpiFlash存儲器系列

– 128兆比特/16兆字節

– 標準SPI接口：時鐘（CLK）、片選（/CS）、數據輸入（DI）、數據輸出（DO）

– 雙路SPI接口：時鐘（CLK）、片選（/CS）、輸入輸出 0（IO0）、輸入輸出 1（IO1）

– 四路SPI接口：時鐘（CLK）、片選（/CS）、輸入輸出 0（IO0）、輸入輸出 1（IO1）、輸入輸出 2（IO2）、輸入輸出 3（IO3）

– 軟件和硬件復位功能

? 高性能串行閃存

– 單路、雙路/四路SPI時鐘頻率最高可達133MHz

– 雙路/四路SPI等效時鐘頻率為 266/532MHz

– 連續數據傳輸速率達66MB/S

– 每個扇區至少有100,000次編程 - 擦除周期

– 數據保存時間超過 20 年

? 高效的 “連續讀取” 功能

– 支持8/16/32/64字節環繞的連續讀取

– 僅需最少8個時鐘周期即可對存儲器進行尋址

– 支持真正的就地執行（XIP）操作

? 低功耗、寬溫度范圍

– 單電源供電，電壓范圍為2.7V至3.6V

– 典型掉電電流小于1微安

– 工作溫度范圍為 - 40°C至+85°C

– 工作溫度范圍也可達 - 40°C至+105°C

? 具有4KB扇區的靈活架構

– 統一的扇區 / 塊擦除（4KB/32KB/64KB字節）

– 每個可編程頁可編程1至256字節

– 支持擦除 / 編程暫停與恢復功能

? 先進的安全特性

– 軟件和硬件寫保護功能

– 電源鎖定功能

– 特殊的一次性可編程（OTP）保護

– 頂部/底部、互補陣列保護

– 單個塊/扇區陣列保護

– 每個器件都有64位唯一標識符

– 可發現參數（SFDP）寄存器

– 三個256字節的安全寄存器，帶有一次性可編程（OTP）鎖

– 包含易失性和非易失性狀態寄存器位

? 節省空間的封裝形式

– 8引腳小外形集成電路（SOIC），引腳間距208密耳

– 16引腳小外形集成電路（SOIC），引腳間距300密耳（額外的 / RESET 引腳）

– 8焊盤晶圓級芯片尺寸封裝（WSON），尺寸為6x5毫米/8x6毫米

– 24球薄型細間距球柵陣列（TFBGA），尺寸為8x6毫米（6x4/5x5球陣列）

– 24球晶圓級芯片尺寸封裝（WLCSP）

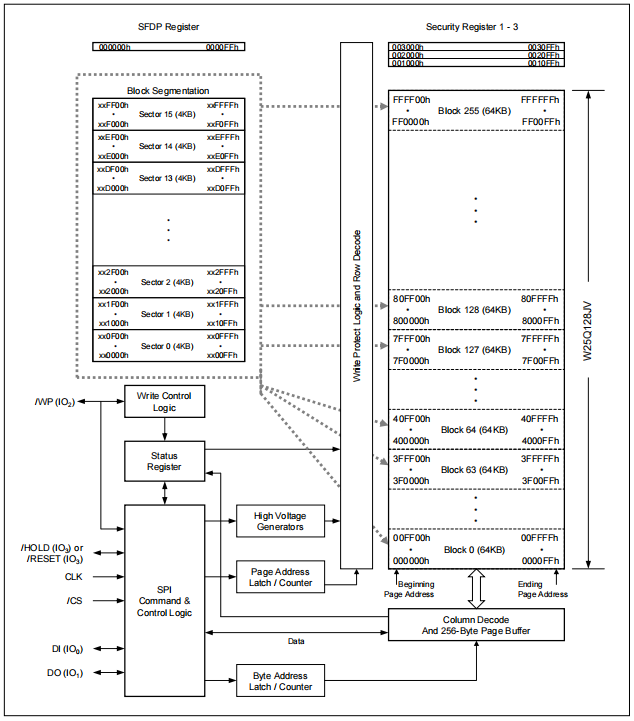

內部框圖

昂科技術自主研發的AP8000萬用燒錄器，是一款功能強大的燒錄解決方案，支持一拖一及一拖八配置的在線和離線版本，同時提供針對eMMC和UFS的專用燒錄方案，全面滿足Winbond所有芯片型號的裸片（離線）及在板燒錄需求。AP8000由主機、底板和適配座三大核心組件構成，作為行業領先的通用燒錄平臺，它不僅能夠兼容市場上各類可編程芯片的燒錄需求，還是昂科自動化母片燒錄IPS5800S的核心燒錄平臺，高效支撐大規模燒錄任務的執行。

 該主機同時支持USB和NET連接，能夠?qū)崿F(xiàn)多臺編程器的組網，從而同步控制多臺編程器進行燒錄操作。內置的安全保護電路能夠即時檢測到芯片放反或短路等異常情況，并立即斷電，確保芯片和編程器的安全。主機內部集成了高速FPGA，顯著提升了數據傳輸和處理速度。主機背部設有SD卡槽，用戶只需將PC軟件生成的工程文件保存至SD卡根目錄并插入卡槽，通過編程器上的按鈕即可選擇、加載和執行燒錄等指令，無需依賴PC即可操作，這不僅降低了PC硬件配置成本，還便于快速構建工作環境。

AP8000通過底板與適配板的組合設計，大大增強了主機的擴展性能，目前能夠支持所有主流半導體廠商的產品，涵蓋TOSHIBA, SILICON LABS, HDSC, GigaDevice, joulwatt等品牌。其支持的器件類型包括NAND, NOR, MCU, CPLD, FPGA, EMMC等，并兼容Intel Hex, Motorola S, Binary, POF等多種文件格式。

公司介紹

關于華邦電子：華邦電子（Winbond）成立于1987年9月，1995年正式于臺灣證券交易所掛牌上市。華邦為全球少數同時擁有內存及邏輯集成電路之自有產品及技術的公司，從產品設計、技術研發、晶圓制造到自有品牌營銷全球，致力于提供全球客戶全方位集成電路產品及解決方案服務。核心產品包含編碼型閃存、TrustME? 安全閃存、客制化內存解決方案，并提供多樣化的邏輯集成電路產品及解決方案。產品應用于手持裝置應用、消費電子及計算機周邊市場，亦布局于車用和工業用電子等高門坎且高質量要求的領域。

關于昂科技術：昂科技術（ACROVIEW）是全球領先的半導體芯片燒錄解決方案提供商，公司堅持以科技改變世界、用智能驅動未來，持續不斷的為客戶創造價值。昂科的AP8000通用燒錄器平臺及最新的IPS5800S燒錄自動化解決方案，為半導體和電子制造領域客戶提供一站式解決方案，公司已服務包括華為、比亞迪、富士康等全球領先客戶。
