近年來，我國汽車電子行業在汽車國內汽車行業飛速發展的帶動下發展迅速，行業的戰略地位和市場規模都得到較大提升。未來，隨著汽車高端新型汽車系統滲透率的提升和智能網聯汽車行業整體的發展，我國汽車電子行業的規模有望將繼續擴大。

汽車電子是將電子信息技術應用到汽車所形成的新興行業。從廣義上講，汽車電子從基礎元器件、電子零部件、車載電子整機、機電一體化的電子控制系統(ECU)、整車分布式電子控制系統、與汽車電子有關的車外電子系統等軟硬件。

在互聯網、娛樂、節能、安全四大趨勢的驅動下，汽車電子化水平日益提高，汽車電子在整車制造成本中的占比不斷提高，預計2030年接近50%。

近年來汽車智能化與電動化趨勢不斷發展，汽車電子廣泛應用于汽車各個領域，從剛開始的發動機燃油電子控制、電子點火技術到高級駕駛輔助系統(ADAS)。受益于汽車電子市場快速成長，汽車電子類應用逐漸成為全球被動元件大廠的支柱性收入。

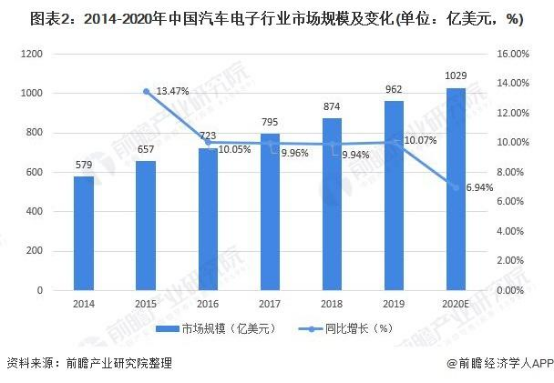

根據公開數據，中國汽車電子市場在2014-2019年間持續增長，到2019年達到約962億美元，同比增長10.07%，2020年受到智能網聯汽車發展的利好影響和汽車產量下降的利空影響，預計2020年我國汽車電子市場規模增速放緩，達到約1029億美元。

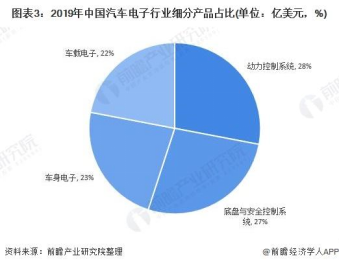

從汽車電子的市場份額分布來看，據統計，2019年我國汽車電子市場中，動力控制系統市場份額最大，占到28%;其次是底盤與安全控制系統，占到27%;車身電子市場份額占23%，市場份額最低的是車載電子，為22%。

汽車電子行業覆蓋多個汽車用電子產品制造業，當前我國汽車上的電子設備和系統的滲透率仍然有提升空間，尤其在ADAS執行系統、夜視系統、預警系統等高端和新型汽車電子系統上。

以盲點偵測系統來例，2020年我國汽車前倒車?yán)走_(dá)、倒車車側預警系統、并線輔助的滲透率仍相對較低，標配率分別為37.46%、13.54%及20.79%，均有較大的提升空間。

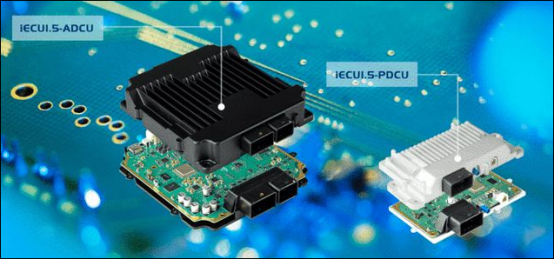

以上就是一個汽車域控制器ECU硬件外觀

無論是何種汽車電子控制器，必須軟件和硬件相結合才能實現其強大的功能。而其軟件注入硬件的過程，被稱之為“程序下載 Code Downloading” 或者是“燒錄 Programing”。根據應用的不同和ECU產品生產工藝的安排，燒錄的過程可以是“離線式”或者是“在線式”燒錄。在這里我們介紹一下在線式燒錄ISP （In Line Programming）的方案。

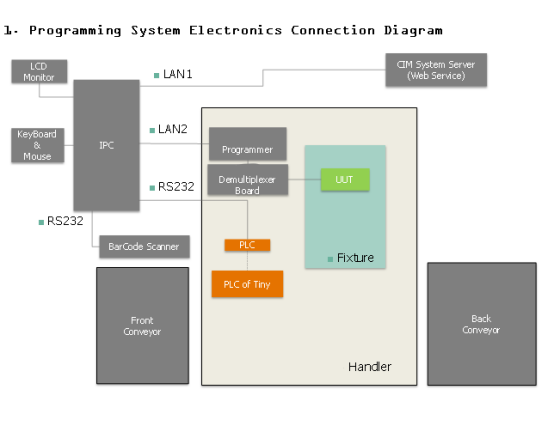

汽車電子的In Line Programming系統的連接示意圖如下圖所示，燒錄工位可為一個單獨的在線式燒錄站，也可整合在ICT或者FCT測試設備中。

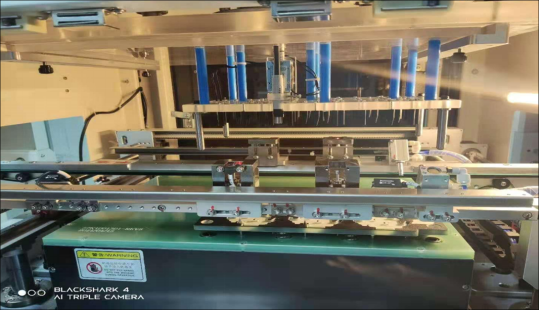

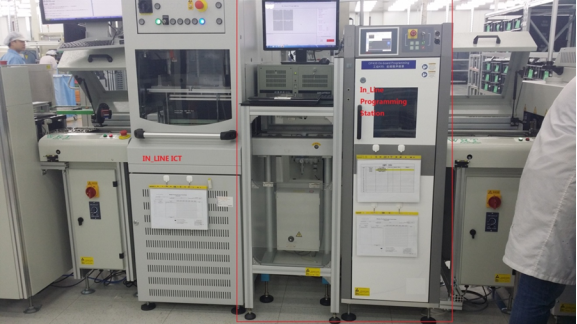

實際生產設備圖如下圖所示：

In Line PROGRAMMING系統特點：

在線PROGRAMMING系統自動化程序高, 無需專門人員配備, 自動進板, 自動出板,出板后自動分離良品與不良品, 軟硬件配置靈活, 系統經久耐用, 穩定性高,系統采用歐洲標準的SMEMA流水線接口, 可方便與上級,下級流水自動生產設備連接。

自動化測試系統機械結構

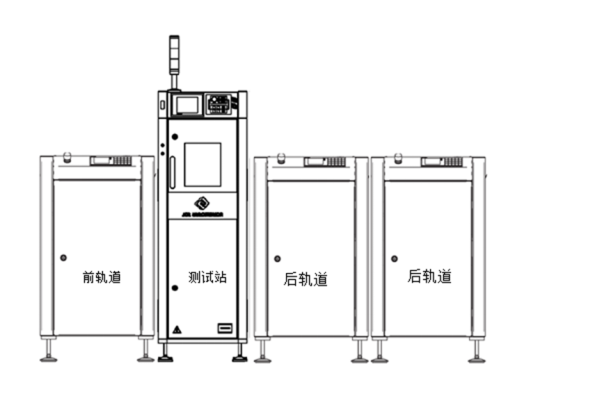

自動化In Line PROGRAMMING機械上包括前輸送軌道, 中間測試站, 后輸送軌道.

    前輸送軌道主要是用來連接前一站設備和后測試站, 寬度為500mm左右, 其中裝有掃描槍架, 板子到位感應器, 停板阻擋器. 軌道的傳輸速度可調節.

    中間測試站, 里面裝有測試夾具, 通過自動控制系統自動壓合連接待測板, 自動啟動測試完成所有測試項目及記錄測試結果.

    后軌道主要是用來連接前測試站與后站的設備, 其中帶有不良品報警功能, 根據前測試站的結果如出現不良品, 則不良品會停在本傳輸站并報警, 提示操作員處理, 而良品會被自動傳送到下一站.

自動化測試系統特性

a. 系統中可以建立,保存多個項目的信息

系統可事先建立所有要測試的產品的信息, 包括項目的名稱, 夾具的Fixture ID, UUT的寬度, 要測試產品時, 只需在觸摸屏上選擇要測試的產品, 設備開始運行之前會自動識別要測試產品對應的夾具, 如果發現設備里現有的夾具不匹配, 會提示更換夾具. 另會自動調整軌道的寬度。

b. 軌道寬度自動調整

設備可以根據選擇的要測試的產品, 自動調整軌道的寬度與要測試的產品匹配, 而不用操作員手動調整軌道的寬度, 節約了換線的時間和降低了操作的難度。

c. 可更換式夾具

且夾具的上下模配對由Fixture ID電子模塊控制, 避免更換夾具時用錯上下模夾具。 一鍵式更換夾具操作, 換線時更換夾具非常容易, 方便。

d. 防止UUT放錯或板子方向錯誤. 當板子放錯或方向放置的不對時, 設備會自動進入ByPass狀態并報警，防止壓壞UUT板。

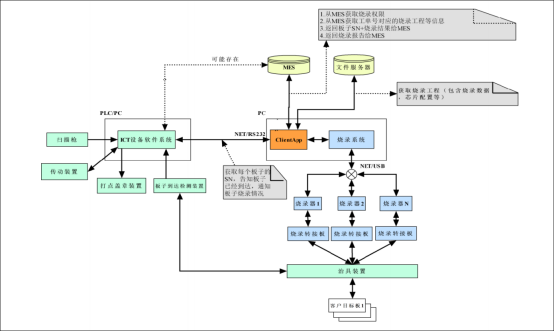

如下是燒錄系統框圖：

昂科燒錄器介紹：

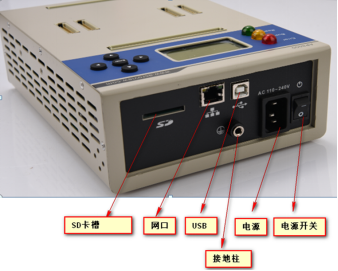

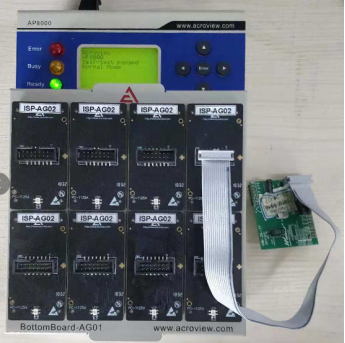

昂科技術自主研發的AP8000萬用型燒錄器包含主機，底板，適配座三大部分?？赏瑫r支持IC裸片燒錄和IC在板式燒錄。單臺燒錄機最大可支持8連板，同時主機支持USB和NET連接，允許將多臺燒錄器進行組網擴展，達到同時控制多臺燒錄器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和燒錄器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過燒錄器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大的降低了PC硬件配置成本，方便迅速地搭配工作環境。

AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括TI、ST、MicroChip、Atmel、Hynix 、Macronix、Micron、 Samsung 、Toshiba等。支持的器件類型有NAND、NOR、MCU、CPLD、FPGA、EMMC等，支持包括Intel Hex、Motorola S、 Binary、POF等文件格式。

燒錄Fixture圖

昂科自動化燒錄軟件采用圖形化編成語言Labview, VC++, C#, VB進行系列測試的模塊開發, 進行燒錄系列組織管理, 測試界面簡潔大方, 直觀, 通俗, 操作方便, 軟件具有如下特點:

1. 模塊化編程, 在工程模式下選擇芯片，選擇檔案，配置芯片，配置流程就可以將這些信息保存成工程文件，并進行首樣驗證。工程文件可以用于后續的量產模式。

2. 燒錄log報表按機型和日期分類, 查閱和后續的追述方便

4. 帶數據分析, 生產的數目, 良品數,通過率一目了然.

5. 帶有與客戶MES系統通訊功能, 客戶可實時查詢和更新生產狀態.

同時，在量產模式下，我們進一步擴大了系統的對接能力，提供了二次開發接口允許客戶自行控制命令的執行流程，這樣可以讓燒錄系統嵌入到在板燒錄過程中、在測試過程中、在自動化設備的執行流程中、在MES對接的應用場景中。

我們提供了事件通知機制，允許客戶將關心的事件處理接口通過二次開發接口注冊給燒錄系統，這樣在事件發生時就可以通過通知給到客戶，極大的提到了系統對接效率。我們提供的Labview，C++，C#，VB等示例可以讓從未接觸過我們編程器系統的客戶在1天內完成基本的燒錄功能對接。

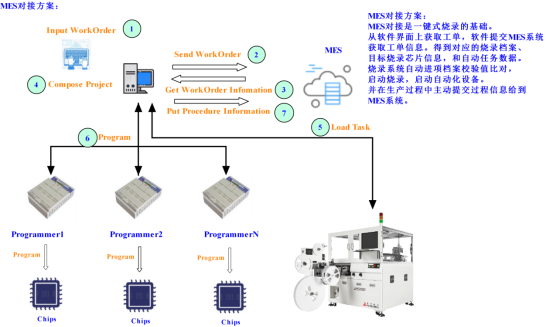

作為工廠內部生成的一個環節，同時為了保證汽車電子生產過程中的全程可追溯性，昂科技術提供的芯片燒錄方案全面支持與客戶MES系統的對接。如上圖所示，客戶可以自行開發或使用昂科技術提供的標準MES對接軟件進行MES對接與自動化設備的。

主要有如下步驟：

1. 通過掃描槍掃描工單到軟件界面

2. 軟件發送工單給到MES

3. MES返回工單信息，需要包含燒錄數量，燒錄對應的工程文件路徑以及校驗值，也可以包含其他信息，會顯示到界面上

4. 軟件解析工程，并初始化對應自動化設備上的編程器

5. 初始化自動化設備的任務數據

6. 自動化設備開始進行芯片放置，并啟動編程

7. 返回編程結果，給到MES系統做記錄

總結，昂科技術為汽車電子領域客戶提供高可靠性在線式程序燒錄系統，其主要特點為：

1、 可為客戶提供一體化在線式燒錄解決方案，從自動化進料站到燒錄/測試站到分板、篩選設備一攬子解決方案；

2、 公司自研的AP8000燒錄機，不僅可以做離線式燒錄和可同時支持在線式燒錄，可做到一拖八燒錄，即一臺燒錄器最多可支持8連板一起燒錄。同時，可通過以太網交換機級聯多臺燒錄器，實現更多板子一同燒錄，提高產線效率；

3、 昂科AP8000燒錄器可支持多種芯片和燒錄方式，在板如有多顆芯片需要燒錄，可用同一設備支持。通過燒錄工程的制作、和Fixture設計，可實現快速換線；

4、 昂科強大的量產化燒錄軟件，可方便的與客戶MES系統進行對接，確保汽車電子產品的全程可追溯性。同時，我們也可支持二次開發，為客戶的定制對接預留了接口。
