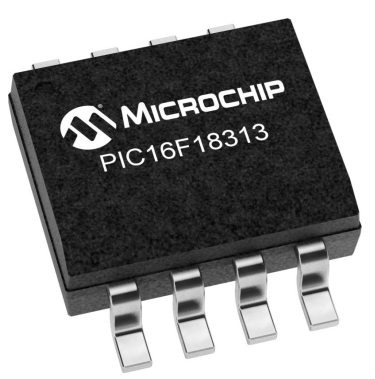

芯片燒錄行業領導者-昂科技術近日發布最新的燒錄軟件更新及新增支持的芯片型號列表，其中Microchip的PIC16F18313系列采用XLP技術的全功能低引腳數單片機PIC16F18313-*/SN的燒錄已經被昂科的通用燒錄平臺AP8000所支持。

PIC16(L)F18313/18323單片機具有模擬外設、獨立于內核外設和通信外設，結合超低功耗(eXtreme Low Power XLP)特性，適合廣泛的通用和低功耗應用。外設引腳選擇(Peripheral Pin Select，PPS)功能支持在使用數字外設(CLC、CWG、CCP、PWM和通信)時進行引腳映射，提高了應用設計靈活性。

特征：

內核特性

? 優化的C編譯器RISC架構

? 僅需學習49條指令

? 工作速度:

- DC-32 MHz 時鐘輸入

- 最小指令周期為125 ns

? 中斷功能

? 16級深硬件堆棧

? 2個8位定時器

? 1個16位定時器

? 低電流上電復位(Power-on Reset，POR)

? 可配置上電延時定時器(Power-upTimer，PWRTE)

? 帶快速恢復的欠壓復位(Brown-out Reset，BOR)

? 低功耗BOR(Low-PowerBOR，LPBOR)選項

? 擴展型看門狗定時器(Watchdog Timer，WDT)，采用專用片上振蕩器，確保運行可靠

? 可編程代碼保護

存儲器

? 3.5KB閃存程序存儲器

? 256字節數據SRAM存儲器

? 256 字節EEPROM

? 直接、間接和相對尋址模式

工作特性

? 工作電壓范圍:

- 1.8V至3.6V(PIC16LE18313/18323)

- 23V至5.5V(PIC16F18313/18323)

? 溫度范用:

- 工業級:-40℃至85℃

- 擴展級:-40℃至125℃

超低功耗(XLP)特性:

? 休眠模式:40 nA(1.8V時，典型值)

? 看門狗定時器:250 nA(1.8V時，典型值)

? 輔助振蕩器:300 nA(32kHz時)

? 工作電流:

- 8uA(32kHz、1.8V時，典型值)

- 37uA/MHz (1.8V時，典型值)

節能工作模式:

? 空閑:能夠使 CPU 內核進入休眠狀態，而內部外設依靠系統時鐘繼續工作

? 打盹:能夠使 CPU 內核工作速度慢于內部外設所使用的系統時鐘

? 休眠:最低功耗

? 外設模塊禁止(Periphera Module Disable，PMD):外設電源禁止硬件模塊將未使用外設的功耗降至最低

數字外設:

? 可配置邏輯單元(ConfigurableLogic Cell，CLC):

- 2個CLC

- 集成組合和順序邏輯

? 互補波形發生器(Complementary Waveform Generator,CWG):

- 上升沿和下降沿死區控制

- 全橋、半橋和單通道驅動

- 多個信號源:

? 捕捉/比較/PWM(Capture/Compare/PWM，CCP)模塊:

- 2個CCP

- 捕捉/比較模式:16位分辨率

- PWM 模式:10 位分辨率

? 脈寬調制器:

- 兩個10位PWM

? 數控振蕩器(Numerically Controlled Oscillator, NCO):

- 高精度線性頻率發生器(50%占空比)，源輸入時鐘的0.0001%步長

- 輸入時鐘:0 Hz<FNco<32 MHz

- 分辨率:FNCO/220

? 串行通信:

- EUSART

- 符合RS-232、RS-485和LIN

- 自動波特率檢測，檢測到啟動位時自動喚醒

- 主同步串行端口(Master Synchronous Serial Port，MSSP) -SPI

- 兼容I2C、SMBus和PMBusM

? 數據信號調制器(Data Signal Modulator，DSM):

- 調制載波信號和數字?jǐn)?shù)據來創建與載波信號同步的輸出波形

? 最多12個I/O引腳:

- 可單獨編程的上拉

- 壓擺率控制

- 帶邊沿選擇功能的電平變化中斷

- 輸入電平選擇控制(ST或TTL)

- 使能數字漏極開路

? 外設引腳選擇(PPS):

- 數字外設I/O引腳重映射

定時器模塊:

? TimerO:

- 8/16位定時器/計數器

- 同步或異步操作

- 可編程預分頻器/后分頻器

- 用于捕捉/比較功能的時基

? 帶門控控制的Timer1:

- 16位定時器/計數器

- 可編程內部或外部時鐘源

- 多個門控源

- 多種門控模式

-用于捕捉/比較功能的時基

? Timer2:

- 8位定時器

- 可編程預分頻器/后分頻器

- 用于PWM功能的時基

模擬外設:

? 10位模數轉換器(Analog-to-Digital Converter, ADC)

- 最多17路外部通道

- 可在休眠模式下進行轉換

? 比較器:

- 最多兩個比較器

- 同相輸入端上的固定參考電壓

- 比較器輸出可從外部訪問

? 5位數模轉換器(Digital-to-Analog Converter DAC):

- 5位分辨率，軌對軌

- 正參考電壓選擇

- 未經緩沖的I/O引腳輸出

- 內部連接至ADC和比較器

? 參考電壓:

- 固定參考電壓:1.024V、2.048V和4.096V輸出級別

靈活的振蕩器結構:

? 高精度內部振蕩器:

- 最高32MHz的軟件可選頻率范圍

- 4MHz標稱校準點的精度為+1%

? 4xPLL用于外部時鐘源

? 31kHz低功耗內部振蕩器(LFINTOSC)

? 32kHz外部低功耗晶振(SOSC)

? 外部振蕩器模塊具有:

- 3種晶振/諧振器模式，頻率最高為20MHz

- 3種外部時鐘模式，頻率最高為20MHz

- 故障保護時鐘監視器

- 允許在外設時鐘停止時安全關斷

- 振蕩器起振定時器(Oscillator Start-up Timer OST)

- 確保晶振穩定

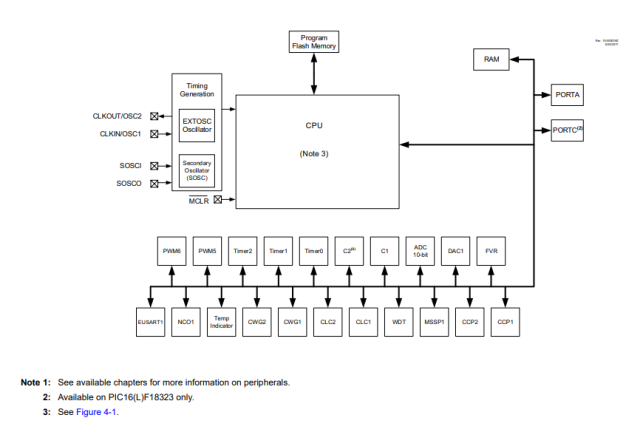

整體框圖

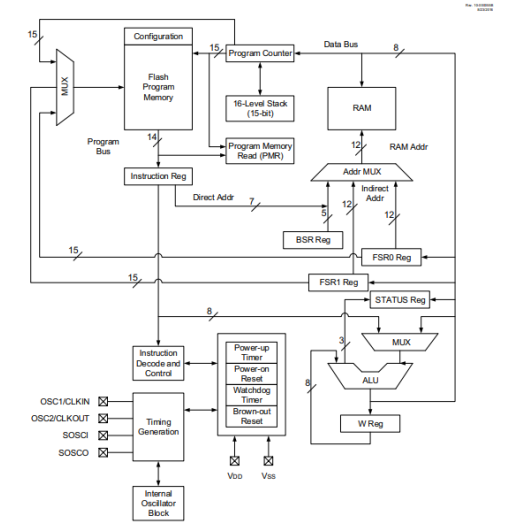

內核框圖

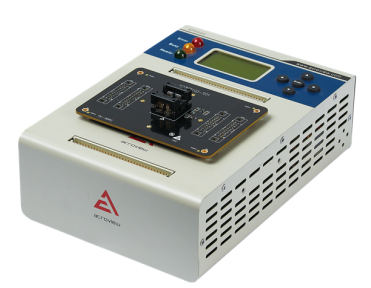

昂科技術自主研發的AP8000萬用型燒錄器包含主機，底板，適配座三大部分。

主機支持USB和NET連接，允許將多臺編程器進行組網，達到同時控制多臺自動編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和編程器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過單片機編程器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大的降低了PC硬件配置成本，方便迅速地搭配工作環境。

AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括TI, ST, MicroChip, Atmel, Hynix , Macronix, Micron, Samsung ,Toshiba等。支持的器件類型有NAND,NOR,MCU,CPLD,FPGA,EMMC等，支持包括Intel Hex，Motorola S, Binary, POF等文件格式。

關于美國微芯科技：美國微芯科技（MicroChip），成立于1989年，全球設有34家區域培訓中心，Microchip單片機全球8位單片機（MCU）付運量排名第一。是全球領先的單片機和模擬半導體供應商，為全球數以千計的消費類產品提供低風險的產品開發、更低的系統總成本。

關于昂科技術：昂科技術（ACROVIEW）是全球領先的半導體ic芯片燒錄解決方案提供商，公司堅持以科技改變世界、用智能驅動未來，持續不斷的為客戶創造價值。昂科的AP8000通用燒錄器平臺及最新的IPS5000燒錄自動化解決方案，為半導體和電子制造領域客戶提供一站式解決方案，公司已服務包括華為、比亞迪、富士康等全球領先客戶。
