HVC4223F仍然表現出了極高的集成度，包含所有直接驅動PMSM/BLDC電機和雙極電機的步進模塊，外圍模塊和用戶定義的軟件的編程能力同樣經過優化適應各種不同驅動系統的屬性。電子器件的高集成密度需要通過目標指定的功率管理來適應熱工作條件。這款新的HVC系列就提供了許多功能，精確地匹配這種適應。

EPWM-Module（增強脈寬調制）支持不同工作模式和不同類型電機的被動和主動自由旋轉電流模式（異步/同步整流），集成電流測量和D/A轉換器允許編程的標稱電流值（例如微步進電流控制）。輸出階段則包含了過載保護（過電壓/過電流）和診斷功能。所有集成的外圍模塊，EPWM、D/A轉換器和溫度監測都可以根據工作模式進行編程。

HVC4223F的啟停系統很有特色，支持一種特殊的“保留模式”，與傳統的線性調節器相比，這種模式集成的開關調節器（降壓轉換器）可以最大限度地減少功率損失。對于如何減少功率損失，一直是提升電機控制效率的重難點，這個新系列給出的答案非常有競爭力。

帶電荷泵的集成N溝道MOSFET半橋、集成虛擬星點和參考電流的比較器、具有三個捕獲/比較模塊的16位自由運行計數器、增強型PWM、以及將設備直接連接到汽車板網絡的穩壓器，在各種電源管理模式優化下大大降低了電流消耗，保證了領先的低功耗。

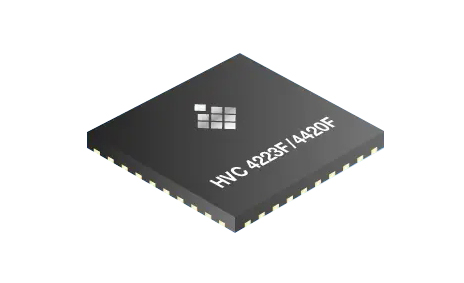

HVC4223F采用尺寸僅有6mm×6mm的40針QFN封裝。盡管為小型產品，但卻具備多種功能。例如，帶虛擬星點參考（Virtual Star Point Reference）功能的比較器、自我診斷功能、保護功能、可編程增益放大器、A-D轉換器、支持40V負載突降的電壓調節器、以高電流驅動的6組半橋等。因此，外置部件的數量可減至最小限度。

另外，該產品無需在外部連接MOSFET，可直接驅動電機?？稍跓o外部電壓調節器的情況下，由12V電源供電。內置LIN收發器，可直接連接LIN總線。而且，Cortex-M3內核還可采用以優化電機尺寸和轉矩為目的的復雜電機整流方式。

產品特性

? 帶有片上兩線調試接口的ARM? Cortex?-M3內核

? 2KB RAM

? 32KB閃存

? NVRAM

? 兩個片上振蕩器（無需外接晶振）

? 5.4V至18V操作，雙模式

? 40V拋負載電阻

? 帶電荷泵的集成N溝道MOSFET半橋

? 符合LIN 2.1

? 具有不同獨立時鐘的數字和窗口看門狗定時器

? 具有集成虛擬星點和參考電流的比較器

? 12位多通道ADC

? 可編程增益放大器

? 16位自由運行計數器，帶三個捕捉/比較模塊

? 兩個16位定時器

? 同步串行外設接口（SPI）

? 增強型 PWM (EPWM) 驅動具有非重疊邊沿/中心對齊信號的半橋FET

? 外部設備電源

? 電壓、電流、溫度監控

? PQFN40封裝（6×6mm2）

? 高達150°C的結溫

整體框圖

昂科技術自主研發的AP8000萬用型燒錄器包含主機，底板，適配座三大部分。

主機支持USB和NET連接，允許將多臺編程器進行組網，達到同時控制多臺編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和編程器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過編程器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大的降低了PC硬件配置成本，方便迅速地搭配工作環境。

AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括TI, ST, MicroChip, Atmel, Hynix, Macronix, Micron, Samsung, Toshiba等。支持的器件類型有NAND, NOR, MCU, CPLD, FPGA, EMMC等，支持包括Intel Hex, Motorola S, Binary, POF等文件格式。

關于東電化電子：東電化電子（TDK），TDK-Micronas是TDK傳感器系統業務公司的一部分，也是磁場傳感和CMOS集成能力中心。Micronas成立于1952年，2016年由日本TDK公司收購。自1962年以來，業務總部設在德國布雷斯高的弗萊堡。除了制造工廠、研發以及營銷和銷售外，TDK-Micronas在蘇格蘭的格倫羅斯設有一個測試中心，并在世界各地設有多個銷售辦事處。公司的核心競爭力是為汽車和工業應用開發傳感器解決方案。產品范圍包括霍爾開關、線性傳感器、3D直接角度傳感器和電流傳感器，以及用于驅動BDC、BLDC和步進電機的嵌入式電機控制器。在超過25年的內部生產中，TDK-Micronas在傳感器和執行器的半導體制造方面取得了卓越的運營業績。1993年，這是第一家將基于霍爾效應的傳感器元件集成到CMOS技術中的公司。從那時起，TDK-Micronas公司已經向汽車和工業市場運送了超過50億個霍爾傳感器，產品品牌為“Micronas”。

關于昂科技術：昂科技術（ACROVIEW）是全球領先的半導體芯片燒錄解決方案提供商，公司堅持以科技改變世界、用智能驅動未來，持續不斷的為客戶創造價值。昂科的AP8000通用燒錄器平臺及最新的IPS5000燒錄自動化解決方案，為半導體和電子制造領域客戶提供一站式解決方案，公司已服務包括華為、比亞迪、富士康等全球領先客戶。
