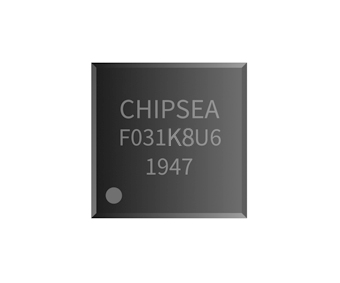

CS32F031系列微控制器采用高性能的32位ARM?Cortex?-M0內核，嵌入高達64Kbytes flash和8Kbytes SRAM，最高工作頻率48MHz。包含3種不同封裝類型，涵蓋28腳到48腳等多款產品。芯片提供標準的通信接口(I2C、SPI/I2S和USART)，1路12bit ADC，7個16bit定時器，1個32bit定時器，1個增強控制型PWM定時器。

CS32F031系列微控制器的工作溫度范圍為-40℃~105℃，工作電壓范圍2V~5.5V。芯片提供一系列電源工作模式，以滿足不同的低功耗應用。

CS32F031系列微控制器適用于多種應用場景，例如控制器、手持設備、A/V接收器、PC外設、游戲和GPS平臺，工業應用等。

特征:

? 內核

— 32位ARM?Cortex?-M0CPU

— 最高48MHz工作頻率

? 存儲器

— 32K/64K bytes的flash存儲器

— 192B Flash數據存儲

— 4K/8K bytes的SRAM，帶硬件奇偶校驗

? 時鐘模塊

— 內部8MHz RC振蕩器(HRC)，典型情況下精度±1%

— 內部14MHz RC振蕩器(HRC14)，典型情況下精度±1%

— 內部40KHz RC振蕩器(LRC)，典型情況下精度±10%

— 4~32MHz晶體振蕩器(HXT)

— 32.768KHz低速晶體振蕩器(LXT)

— x2，x3，...，x16鎖相環(PLL)，最高支持48MHz

? 工作環境

— VDD電壓: 2.0 to 5.5V

— VDDA電壓: 2.0 to 5.5V

— VBAT電壓: 1.65 to 5.5V

— 溫度范圍: -40 to 85℃，or-40 to 105℃

? 啟動方式

— 支持從閃存存儲器啟動

— 支持從系統存儲器啟動

— 支持從內部SRAM啟動

? 電源管理

— 低功耗模式: 睡眠，深度睡眠1，深度睡眠2和待機模式

— 電池VBAT為RTC和備用寄存器供電

— 支持上電/掉電復位(POR/PDR)

— 支持低電壓檢測(LVD)

? 通用輸入輸出(I/O)

— 39個I/O支持最高48MHz工作頻率

— 所有I/O映射外部中斷向量

? 模數轉換器(ADC)

— 1路12位ADC

— 最高1us轉換時間

— 支持10個外部輸入通道

— 工作電壓范圍: 2.4 to 5.5V

— 輸入電壓轉換范圍: 0~5.5V

? 定時器

— 1路16bit高級控制定時器(TIM1)，每路有6個帶死區控制的PWM輸出通道

— 5路通用的16位定時器

— 1路基本的16位定時器

— 1路獨立看門狗定時器(FWDT): 8位預置數和12位自減型計數器

— 1路窗看門狗定時器(WWDT): 7位自減型計數器

— 1個系統時間定時器: 24位自減型計數器

? DMA

— 5通道DMA控制器

— 支持的外設: SPIx，I2Sx，I2Cx，USARTx，TIMx，ADC

? 中斷和事件

— 多達32個可單獨屏蔽的中斷通道

— 4種優先級可選

— 16個外部中斷線

? RTC和備用寄存器

— 日歷功能

— 報警和周期性地從深度睡眠1/深度睡眠2/待機模式下喚醒的功能

— RTC時鐘源: 32.768KHz晶振時鐘, 內部40KHz低速時鐘, 32分頻的外部晶振時鐘

— VDD關閉時保存20bytes的用戶數據

? 串行外設接口(SPI)

— 兩個SPI接口

— One I2S multiplexing with SPI1

— 支持I2S和SPI1端口復用

— 3位預分頻器可以產生8種主模式頻率

— 4到16位可配置的幀格式

? 通用同步/異步收發器(USART)

— 2個USART

— 支持：ISO7816接口，LIN主從功能，IrDA傳輸編解碼

— 自動波特率檢測

— 支持從深度睡眠1/深度睡眠2模式喚醒

? I2C

— 2路I2C支持主/從模式

— 支持：標準模式(100k bit/s)，快速模式(高達400k bit/s)，超快模式(高達1M bit/s)

— 支持7位或10位尋址模式

— CRC發生/校驗器

— 串行單線調試(SWD)

? 封裝

— TSSOP20

— QFN32

— LQFP32

— LQFP48

模塊框圖

昂科技術自主研發的AP8000萬用型燒錄器包含主機，底板，適配座三大部分。

主機支持USB和NET連接，允許將多臺自動編程器進行組網，達到同時控制多臺編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和編程器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過編程器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大的降低了PC硬件配置成本，方便迅速地搭配工作環境。

AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括TI, ST, MicroChip, Atmel, Hynix, Macronix, Micron, Samsung, Toshiba等。支持的器件類型有NAND, NOR, MCU, CPLD, FPGA, EMMC等，支持包括Intel Hex, Motorola S, Binary, POF等文件格式。

關于芯?？萍迹?/strong>芯?？萍迹–hipSea），成立于2003年9月，是一家集感知、計算、控制、連接于一體的全信號鏈集成電路設計企業。專注于高精度ADC、高可靠性MCU、測量算法以及AIoT一站式解決方案的研發設計。產品和方案廣泛應用于工業測量與工業控制、通信與計算機、鋰電管理、消費電子、汽車電子、智慧家居、智能儀表、智慧健康等領域。

關于昂科技術：昂科技術（ACROVIEW）是全球領先的半導體芯片燒錄解決方案提供商，公司堅持以科技改變世界、用智能驅動未來，持續不斷的為客戶創造價值。昂科的AP8000通用燒錄器平臺及最新的IPS5000燒錄自動化解決方案，為半導體和電子制造領域客戶提供一站式解決方案，公司已服務包括華為、比亞迪、富士康等全球領先客戶。
