SAK-TC233LP-32F200N AC是英飛凌全新微控制器系列產品。其創新多核心架構基于多達三個獨立32位TriCore CPU，專為滿足極高的安全標準，同時大幅提高性能而設計。TC23xL系列屬于第一代TC2xxAurix。TC23xL系列產品配備200MHz TriCore、3.3V單供電電壓和強大的通用定時器模塊(GTM)，旨在降低復雜度、實現同類產品中極其優秀的功耗并節省大量成本。

昂科是英飛凌半導體芯片燒錄全球合作伙伴，支持Infineon/Cypress全系列MCU和Flash、電源、傳感器等產品的量產化燒錄。

https://www.infineon.com/cms/en/tools/aurix-tools/Flash-Tools/acroview/

關鍵特性:

? 200MHz TriCore具有DSP功能

? 高達2MB的閃存，具有ECC保護

? 128KB EEProm@125k周期

? 高達192KB的RAM，具有ECC保護

? 16xDMA通道

? 24x12位SAR ADC轉換器

? 強大的通用定時器模塊(GTM)

? SENT傳感器接口

? 先進的連接：1x FlexRay，2x LIN，4x QSPI，6x CAN，包括數據速率增強的CAN FD

? 可編程HSM(硬件安全模塊)

? 喚醒定時器

? 單電壓電源3.3V

? TQFP-100 package封裝

? 環境溫度范圍-40°C...+125°C

? 可編程HSM硬件安全模塊

最佳創新安全度：

? 帶有時鐘延遲的多樣化鎖步核心

? 冗余和多樣化定時模塊(GTM, CCU6 , GPT12)

? 存取權限系統

? 安全管理單元

? Direct Memory Access(DMA)

? I/O、時鐘、電壓監控器

? 開發和文檔符合ISO26262標準，支持高達ASIL-D安全要求

? AUTOSAR V3.2和V4.x

系統優勢:

? 多樣化鎖步架構，減少ASIL-D系統開發工作量

? 高集成度，降低復雜度，節省大量成本

? Delta-sigma模擬到數字轉換器，實現快速精準測量

? 全新單電源方案，實現同類產品中極其優秀的功耗，同時節省外部電源成本

? 在性能、封裝、存儲空間和外圍設備方面可以擴展，為跨平臺設計方案提供靈活度

? 可以作為單一鎖步核心提供

? 最新CAN FD連接能力(靈活數據速率)

? 安全性可在QM到ASIL D之間擴展，適用于工業和汽車應用

? 專用仿真器件芯片(ED)，用于多核調試、跟蹤和校準

? 高溫封裝選項，擴展溫度范圍

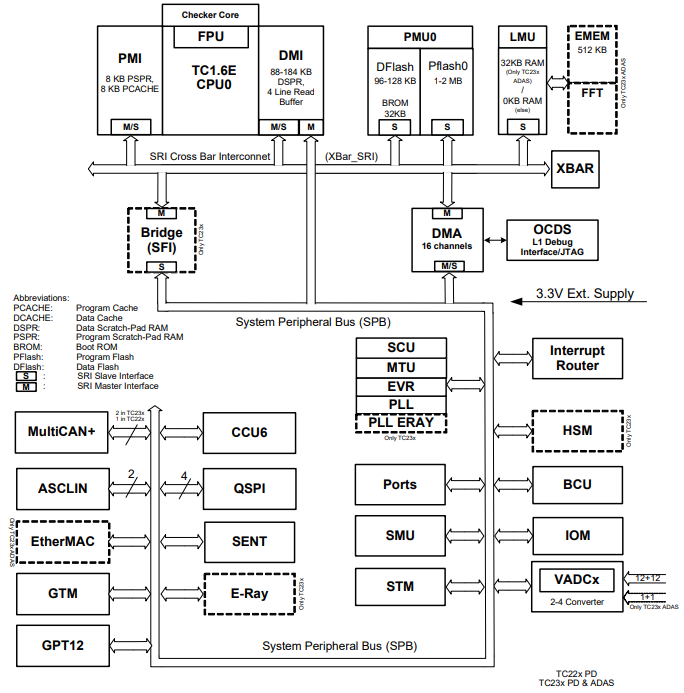

整體框圖

TriCore是什么？

TriCore由英飛凌開發，是英飛凌32位單片機的中央處理單元(CPU)，可以說是單片機的大腦，正如計算機的CPU一般。單片機亦可與計算機類比，因?yàn)檫@個半導體器件包含程序、存儲器、接口和硬盤。與計算機不同的是，單片機在溫度變化范圍大(-40°C-170°C)、強震動和急加速的環境下，必須提供10年以上的可靠服務。

TriCore是針對嵌入式實時系統進行優化的32位單片機架構，具有實時功能、信號處理功能和針對具體應用的高效接口功能。TriCore擁有一個超標量處理器，能同時執行許多不同的命令。命令集包括用于復雜算法高效計算的特別數學函數。TriCore單片機擁有高數據速率和實時功能，在-40°C-170°C的溫度范圍內是汽車應用的理想之選。

基于TriCore微控制器的設計套件

英飛凌推出一個完整的設計套件，可使基于其領先的32位TriCore微控制器的嵌入式設計符合IEC 61508/ISO26262的功能性安全要求。通過充分利用其在汽車系統安全領域的豐富經驗，英飛凌進一步開發出PRO-SIL安全產品，旨在以其基于TriCore產品的高級別安全解決方案來滿足不斷增長的工業市場需求。在世界嵌入式大會上展出的該設計套件包括SafeTcore測試庫、由Hitex公司開發的稱為SafeTkit的基于TriCore的完整安全套件以及豐富的軟件與文檔資源。

按照IEC 61508/ISO26262標準的規定，不同SIL(安全完整性等級)等級規定了通過系統認證必須要達到的水平。相關的安全概念包括：可容忍的誤差率，能持續驗證系統是否運行正常的自檢功能等。為了確保產品設計符合要求，并采用相應的方式進行全面檢測，英飛凌PRO-SIL產品家族現在包含針對TriCore器件的SafeTcore測試庫及其自行開發的安全監測芯片CIC61508。此外，英飛凌還推出了豐富的服務套件以及基于TriCore MCU與CIC61508的SafeTkit板級解決方案，確保盡可能容易地使各種應用符合SIL要求，同時節省設計資源，縮短客戶的產品開發周期。

AURIX? TriCore?在單個MCU中集成了一個RISC處理器內核、一個微控制器和一個DSP。基于TriCore?的產品在汽車中的應用非常廣泛，包括內燃機控制、純電動和混合動力汽車、變速器控制單元、底盤域、制動系統、電動轉向系統、安全氣囊、聯網和高級駕駛輔助系統，并推動著自動化，電動化以及網聯化的發展。AURIX?系列還適用于工業應用領域，在優化電機控制應用和信號處理方面非常具有領先性。

英飛凌廣泛的產品組合使得工程師能根據自己所需的存儲器、外設、頻率、溫度和封裝挑選合適的產品。并且，所有這些在不同的產品間都具有很高的兼容性。

昂科技術自主研發的AP8000萬用型燒錄器包含主機，底板，適配座三大部分。

主機支持USB和NET連接，允許將多臺編程器進行組網，達到同時控制多臺自動編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和編程器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過編程器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大的降低了PC硬件配置成本，方便迅速地搭配工作環境。

AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括TI, ST, MicroChip, Atmel, Hynix, Macronix, Micron, Samsung, Toshiba等。支持的器件類型有NAND, NOR, MCU, CPLD, FPGA, EMMC等，支持包括Intel Hex, Motorola S, Binary, POF等文件格式。

關于英飛凌：英飛凌（Infineon），1999年4月1日在德國慕尼黑正式成立，是全球領先的半導體公司之一，英飛凌專注于迎接現代社會的三大科技挑戰：高能效、移動性和安全性，為汽車和工業功率器件、芯片卡和安全應用提供半導體和系統解決方案。英飛凌的產品素以高可靠性、卓越質量和創新性著稱，并在模擬和混合信號、射頻、功率以及嵌入式控制裝置領域掌握尖端技術。英飛凌的業務遍及全球，在美國加州、亞太地區的新加坡和日本東京等地?fù)碛蟹种C(jī)構。

關于昂科技術：昂科技術（ACROVIEW）是全球領先的半導體芯片燒錄解決方案提供商，公司堅持以科技改變世界、用智能驅動未來，持續不斷的為客戶創造價值。昂科的AP8000通用燒錄器平臺及最新的IPS5000燒錄自動化解決方案，為半導體和電子制造領域客戶提供一站式解決方案，公司已服務包括華為、比亞迪、富士康等全球領先客戶。
