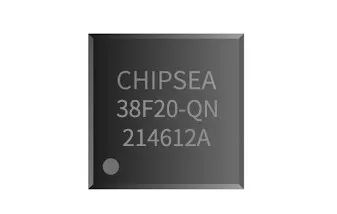

CSU38F20是一個帶LED驅動和12-bit ADC的8位寬電壓Flash MCU，內置16K字節Flash程序存儲器，集成8COM×7SEG LED驅動、UART接口、I2C接口，適用于個人護理、電子煙、電池管理、消防標志燈等領域。

主要特征

高性能的RISC CPU

? 8位MCU

? 內置8K×16位程序存儲器FLASH

? 488字節數據存儲器(SRAM)

? 43條單字指令

? 8級PC存儲堆棧

? 8級PUSH和POP堆棧

? 支持在線仿真(ICD)

振蕩器

? 內帶32MHz振蕩器，精度為±1%@5V，25℃

外設特性

? 19位雙向I/O口

? 3路PWM 輸出，1路互補PWM輸出

? 10個中斷源

— 8個內部中斷

— 2個外部中斷—INT0、INT1

? 14個具有喚醒功能的輸入口

? LED驅動器

— 8COM×7SEG LED驅動，占空比可調

— SED驅動能力8/10/12/14mA，精度±5％—COM灌電流70mA/40mA

? 12-bit ADC

— 8個外部輸入通道，支持差分/單端輸入

— 內部1.22V、VDD兩種電壓基準選擇

? 內部電壓基準

— 1.22V內部電壓基準，精度±1%(5V)

— 支持電壓基準輸出，負載10K/100pF

? 低電壓復位(LVR)功能

— 復位電壓：1.7V、2.0V、2.5V

? 低電壓檢測(LVD)功能

— 檢測電壓：1.9V、2.2V、3.2V、3.7V

— 比較器功能，外部輸入和內部0.6V比較

? POR上電復位電壓1.8V

? PT1.3支持開漏輸出口

? PT1.5和PT1.4輸出電流可配置，最大可為IOL=60mA@5V，IOH=25mA@5V

? 輸入邏輯電平電壓可配置

? 1路UART，波特率最高支持115200

? 1路I2C從機，支持標準模式(100kbps)和快速模式(400kbps)

專用微控制器的特性

? 上電復位(POR)

? 上電復位和硬件復位延遲定時器(30ms)

? 內帶低電壓復位(LVR)

? 定時器0-8位可編程預分頻定時/計數器

? 定時/計數器2-12位可編程預分頻定時/計數器

? 定時/計數器3-12位可編程預分頻定時/計數器

? 定時/計數器4-12位可編程預分頻定時/計數器

? 擴展型看門狗定時器(32K WDT)

— 可編程的時間范圍

? 窗看門狗(CPU時鐘)

— 7位向下計數器，使能后軟件無法關閉

CMOS技術

? 電壓工作范圍

— 2.3V~5.5V@fcpu=4MHz(指令周期)

— 1.8V~2.4V@fcpu=2MHz(指令周期)

? 工作溫度范圍

— -40~85℃

低功耗特性

? MCU工作電流

— 正常模式3.5mA@4MHz,5V

— 休眠模式3uA

封裝

? QFN24/QFN20/SSOP24/SOP16/MSOP10

應用范圍

? 個人護理電器、電子煙

? 安防

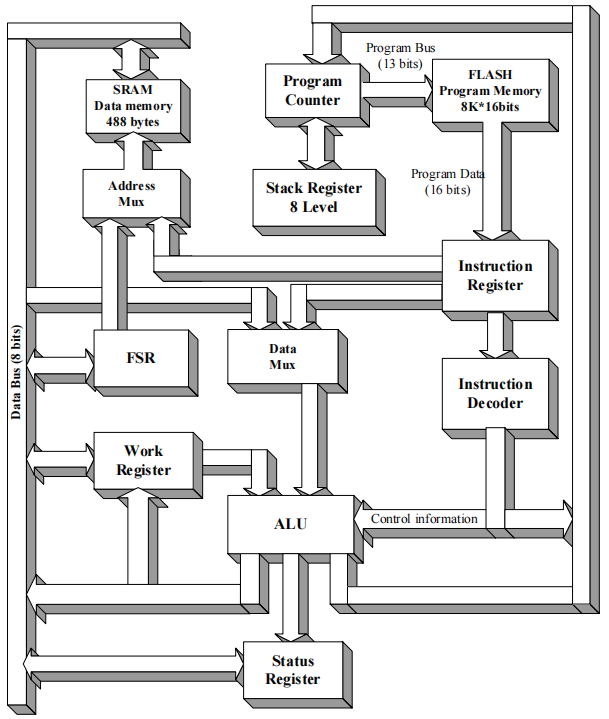

功能模塊圖

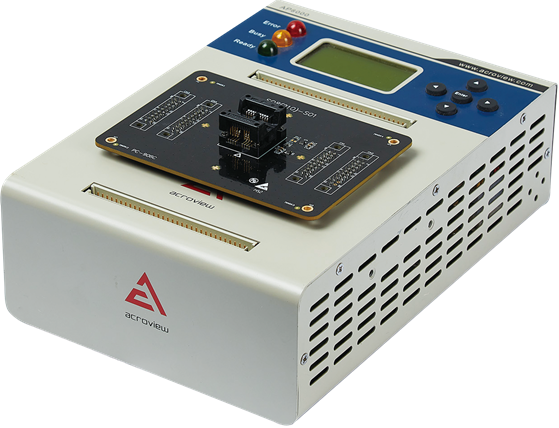

昂科技術自主研發的AP8000萬用型燒錄器包含主機，底板，適配座三大部分。

主機支持USB和NET連接，允許將多臺ic編程器進行組網，達到同時控制多臺編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和編程器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過編程器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大的降低了PC硬件配置成本，方便迅速地搭配工作環境。

AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括TI, ST, MicroChip, Atmel, Hynix, Macronix, Micron, Samsung, Toshiba等。支持的器件類型有NAND, NOR, MCU, CPLD, FPGA, EMMC等，支持包括Intel Hex, Motorola S, Binary, POF等文件格式。

關于芯?？萍迹?/strong>芯海科技（ChipSea），成立于2003年9月，是一家集感知、計算、控制、連接于一體的全信號鏈集成電路設計企業。專注于高精度ADC、高可靠性MCU、測量算法以及AIoT一站式解決方案的研發設計。產品和方案廣泛應用于工業測量與工業控制、通信與計算機、鋰電管理、消費電子、汽車電子、智慧家居、智能儀表、智慧健康等領域。

關于昂科技術：昂科技術（ACROVIEW）是全球領先的半導體芯片燒錄解決方案提供商，公司堅持以科技改變世界、用智能驅動未來，持續不斷的為客戶創造價值。昂科的AP8000通用燒錄器平臺及最新的IPS5000燒錄自動化解決方案，為半導體和電子制造領域客戶提供一站式解決方案，公司已服務包括華為、比亞迪、富士康等全球領先客戶。
