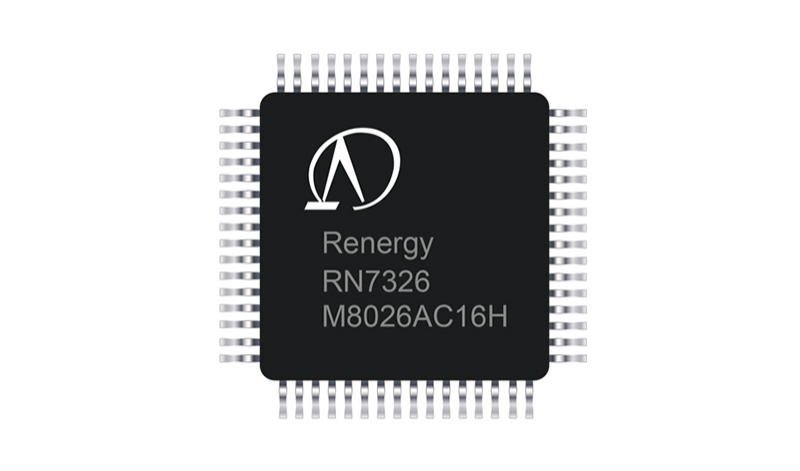

RN7326是一款高集成度、寬電壓、高精度、高可靠性、低功耗三相計量SOC芯片，針對下一代IR46智能電表計量芯設計，并廣泛適用于能源管理與能耗分析、電力監控、電氣安全等領域多種表型設計，含：

? 三相多功能表

? 三相網絡電力儀表

? 三相導軌表

? 剩余電流火災報警探測器

? 多回路監測系統

? 直流表等

基本特點

? 高集成度：集成ARM Cortex-M0核、256KB FLASH、32KB SRAM、7路Σ-ΔADC、三相計量及故障檢測模塊、多路復用SAR ADC、獨立供電硬件溫補RTC、各種外設等

? 寬電壓：

– VCC供電域保證測量精度的電壓范圍為2.8V~5.5V

– VCC供電域CPU小系統可運行的典型電壓范圍為1.9V~5.5V

– VBAT供電域?yàn)镽TC獨立電源域，時間保持電壓范圍為1.8V~5.5V

? 高性能：

– 32768HZ晶振+PLL條件下，CPU最高工作頻率可達16.384MHz

– HOSC晶振條件下，CPU最高工作頻率可達32.768MHz

? 高精度：

– 在8000:1動態范圍內，有功/無功/視在電能誤差小于0.1%；

– 計量參考基準溫度系數典型值為10ppm/℃

– RTC在-25℃~70℃內秒脈沖誤差小于±5ppm，最小校正刻度為0.068ppm

? 低功耗：典型工作電流：10mA(CPU運行在16.384MHz，計量開啟)

– CPU子系統工作在32Khz下功耗：<18μA(with cache)

– 休眠功耗：8μA(RTC自動溫補；RAM保持；CPU不掉電；電源監測開啟；中斷喚醒)

– VBAT域功耗：典型值1.5μA；

? 小封裝：LQFP64(7.00×7.00×1.40e=0.40)

計量

? 提供全波、基波有功電能，8000:1動態范圍內，非線性誤差<0.1%，滿足0.5S和0.2S級有功電能表精度要求

? 提供全波、基波無功電能，8000:1動態范圍內，非線性誤差<0.1%

? 提供全波、基波視在電能

? 提供有功、無功功率方向，支持無功四象限判斷

? 具有潛動啟動功能，啟動閾值可調

? 電表常數可調

? 提供有功、無功、視在的快速脈沖計數

? 提供全波、基波，有功、無功和視在脈沖輸出

測量

? 提供全波和基波有功、無功、視在功率

? 提供全波、基波和諧波三相電壓電流有效值

? 提供全波、基波功率因數

? 提供電壓線頻率，測量誤差<0.02%

? 提供各相電壓電流相角，測量誤差<0.02°

? 提供七路過零檢測，過零閾值可設置

? 提供電壓相序錯檢測

? 提供失壓指示，失壓閾值可設置

? 提供靈活的電壓、電流波形緩存數據及DMA功能

? 提供電壓暫降檢測

? 提供過壓、過流檢測

? 提供半波有效值

? 提供12路自定義功率和能量計算單元

防竊電

? 提供零線電流測量

? 提供一種低功耗模式NVM，實現低功耗電流有效值測量，功耗小于2mA

? 軟件校表

? 提供七路ADC通道增益校正

? 提供七路ADC通道相位校正，其中A、B、C三路電流通道支持分段相位校正

? 提供功率增益校正

? 提供有功、無功功率分段相位校正

? 提供有功、無功、有效值Offset校正

? 提供校驗和寄存器，對校表數據自動校驗

? 適用于三相三線、三相四線制

? 內置1.25V ADC基準電壓，溫度系數典型值10ppm/℃

事件上報

? 過壓、過流事件

? 二次互感器短路、開路報警功能

? 三相三線和三相四線錯誤接線自動報警功能

? 電壓驟降事件

? 漏電事件

? 短路事件

可擴展功能

? 諧波分析

? 三相不平衡度、閃變和電壓波動、電壓驟升驟降、電壓中斷等電能質量參數

? 故障錄波

? 支持非侵入式用電負荷識別

處理器相關

? ARM Cortex-M0內核，最高運行頻率可達32.768Mhz，典型運行頻率16.384Mhz

? 256KBytes FLASH存儲器，擦寫次數10萬次，數據保持時間大于10年

? 32KBytes SRAM，其中2KBytes可作為Cache使用

? 波形緩存專用DMA控制器

? CM0內嵌系統定時器

? 單cycle乘法器(32bit*32bit)

? 硬件看門狗

? 支持外部中斷等多種喚醒方式

? 提供完善的集成開發軟硬件環境

SAR ADC

? 10bit SAR ADC，溫度傳感器和2路引腳輸入分時復用

RTC

? 硬件自動溫補，在-25℃~70℃內秒脈沖誤差小于±5ppm，最小校正刻度為 0.068ppm，滿足國家標準的精度和功耗要求

? 溫度傳感器：提供準確的溫度值，-25℃～70℃范圍內測溫精度為±1℃

? 典型功耗為1.5μA，全溫度范圍功耗優于2μA

? 獨立電源域，通過VBAT引腳獨立供電

? VBAT引腳與VCC引腳可支持不同的供電電壓，注意VBAT域的2個IO口電源為VBAT

其他外設

? CF輸出口：4個

? 高速GPIO：29個，支持與不同電壓外設器件的接口

? 低速GPIO：2個，在VBAT域，建議VBAT域的IO口不要應用在高速場合

? 擴展定時器：2個32bit定時器；4路PWM輸出

? 按鍵中斷：8個，管腳復用

? 外部中斷：8個，管腳復用

? UART：5路，支持自動波特率，支持紅外調制，支持UART喚醒，支持電平反轉

? 一路高速SPI從機模式，為SPI2，支持10Mbps傳輸速率，支持32*8bit FIFO

? 兩路主從模式SPI M/S，分別為SPI0和SPI1，支持8/16/32bit傳輸

? I2C：1路

? 7816：2路

? 電壓檢測LVD：檢測芯片電源電壓

? 一路低功耗比較器CMP0：檢測外部電壓，可用于系統掉電及上電檢測

? 10bit ADC：溫度傳感器/電池電壓檢測/通用ADC分時復用，可支持外部2個IO口分時輸入

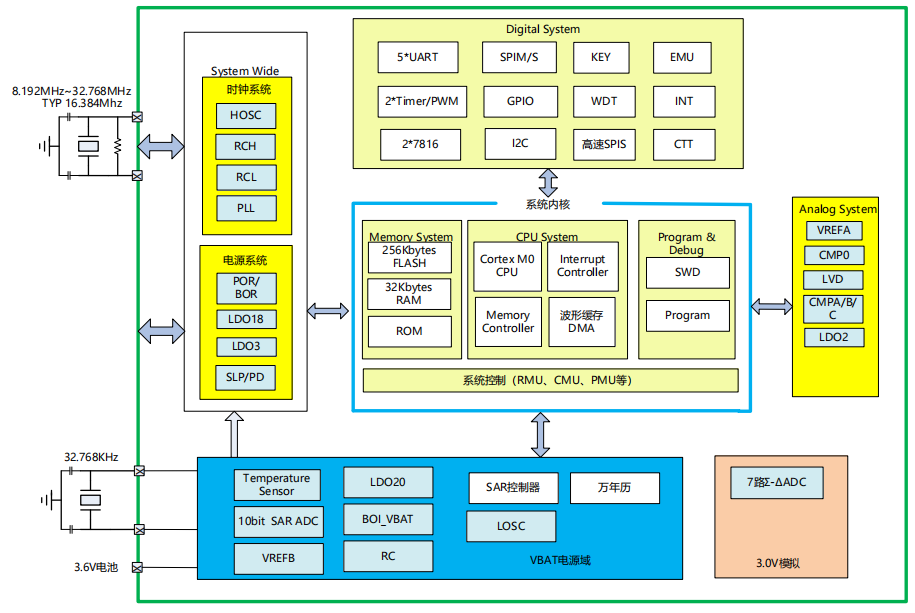

系統框圖

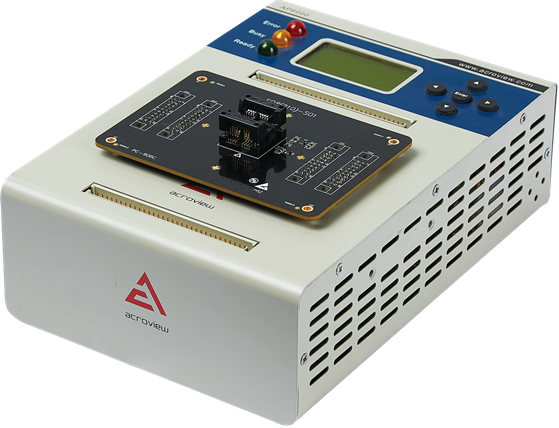

昂科技術自主研發的AP8000萬用型燒錄器包含主機，底板，適配座三大部分。

主機支持USB和NET連接，允許將多臺ic編程器進行組網，達到同時控制多臺編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和編程器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過編程器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大的降低了PC硬件配置成本，方便迅速地搭配工作環境。

AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括TI, ST, MicroChip, Atmel, Hynix, Macronix, Micron, Samsung, Toshiba等。支持的器件類型有NAND, NOR, MCU, CPLD, FPGA, EMMC等，支持包括Intel Hex, Motorola S, Binary, POF等文件格式。
