芯片燒錄行業領導者-昂科技術近日發布最新的燒錄軟件更新及新增支持的芯片型號列表，其中TI德州儀器的TMS320F28004x系列32位浮點微控制器TMS320F280045PZS的燒錄已經被昂科的通用燒錄平臺AP8000所支持。

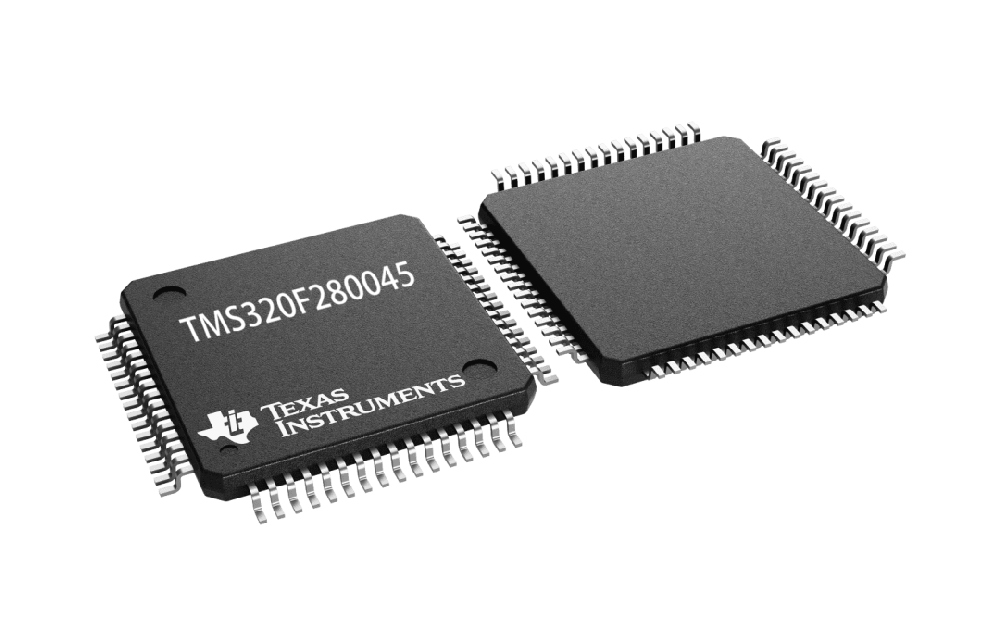

TMS320F28004x (F28004x)是一個功能強大的32位浮點微控制器單元(MCU)，可讓設計人員在單個器件上集成關鍵的控制外設、差分模擬和非易失性存儲器。

實時控制子系統基于TI的32位C28x CPU，可提供100MHz的信號處理性能。C28x CPU 的性能通過新的TMU擴展指令集和VCU-I擴展指令集得到了進一步提升，TMU擴展指令集可快速執行包含變換和扭矩環路計算中常見三角運算的算法，VCU-I擴展指令集可降低編碼應用中常見復雜數學運算的延遲。

CLA允許從C28x CPU上卸載大量的常見任務。CLA是一款與CPU并行執行的獨立32位浮點數學加速器。此外，CLA具有其自己的專用存儲資源，它可以直接訪問典型控制系統中所需的主要外設。與硬件斷點和硬件任務切換等主要特性一樣，ANSI C子集支持是標準配置。

F28004x支持高達256KB (128KW)的閃存，這些閃存分為兩個128KB(64KW)存儲體，支持并行編程和執行。此外，還以4KB(2KW)和16KB(8KW)塊提供高達100KB(50KW)的片上 SRAM，以進行高效的系統分區。還支持閃存ECC、SRAM ECC/奇偶校驗和雙重區域安全性。

F28004x MCU上集成了高性能模擬塊，以進一步支持系統整合。三個獨立的12位ADC 可準確、高效地管理多個模擬信號，從而最終提高系統吞吐量。模擬前端上的七個PGA可以在轉換之前實現片上電壓調節。七個模擬比較器模塊可以針對跳閘情況對輸入電壓電平進行持續監控。

TMS320C2000?微控制器包含先進的控制外設(具有獨立于頻率的ePWM/HRPWM和 eCAP)，可對系統進行出色的控制。內置的4通道SDFM允許在隔離層上無縫集成過采樣Σ-Δ調制器。通過各種業界通用通信端口(如SPI、SCI、I2C、LIN和CAN)支持連接，并且提供了多個多路復用選項，可在各種應用中實現出色的信號布局。C2000平臺新增了完全符合標準的PMBus。此外，F(xiàn)SI率先在業內實現了高速可靠的通信，補充了嵌入該器件的各種外設的功能。

專門實現的器件型號TMS320F28004xC允許訪問可配置邏輯塊(CLB)來實現額外連接功能，還允許訪問安全ROM，該ROM包含用于支持InstaSPIN-FOC?的庫。

嵌入式實時分析和診斷(ERAD)模塊通過提供用于分析的附加硬件斷點和計數器來增強器件的調試和系統分析功能。

主要特征

? TMS320C28x 32位CPU

– 100MHz

– IEEE754單精度浮點單元(FPU)

– 三角法數學單元(TMU)

? 針對常見的三角函數和軟件庫從3×周期提高至4×周期

? 13周期派克變換

– Viterbi/復雜數學單元(VCU-I)

– 十個硬件斷點(包括ERAD)

? 可編程控制律加速器(CLA)

– 100MHz

– IEEE754單精度浮點指令

– 獨立于主CPU執行代碼

? 片上存儲器

– 在兩個獨立存儲體上提供256KB(128KW)的閃存(ECC保護)

– 100KB(50KW)RAM(ECC保護或奇偶校驗保護)

– 支持第三方開發的雙區安全

– 唯一標識(UID)號

? 時鐘和系統控制

– 兩個內部零引腳 10MHz 振蕩器

– 片上晶振振蕩器和外部時鐘輸入

– 窗口化看門狗計時器模塊

– 丟失時鐘檢測電路

? 1.2V內核、3.3V I/O設計

– 可生成1.2V電壓的內部VREG或直流/直流允許進行單電源設計

– 欠壓復位(BOR)電路

? 系統外設

– 6通道直接存儲器存取(DMA)控制器

– 40個獨立可編程多路復用通用輸入/輸出(GPIO)引腳

– 在模擬引腳上提供21路數字輸入

– 增強型外設中斷擴展(ePIE)模塊

– 支持多個具有外部喚醒功能的低功耗模式(LPM)

– 嵌入式實時分析和診斷(ERAD)

? 通信外設

– 一個電源管理總線(PMBus)接口

– 一個內部集成電路(I2C)接口(引腳可引導)

– 兩個控制器局域網(CAN)總線端口(引腳可引導)

– 兩個串行外設接口(SPI)端口(引腳可引導)

– 兩個串行通信接口(SCI)(引腳可引導)

– 一個本地互聯網絡(LIN)

– 一個帶發送器和接收器的快速串行接口(FSI)

? 模擬系統

– 三個3.45MSPS 12位模數轉換器(ADC)

? 多達21個外部通道

? 每個ADC具有四個集成后處理塊(PPB)

– 七個帶12位參考數模轉換器(DAC)的窗口比較器(CMPSS)

? 數字干擾濾波器

– 兩個12位緩沖DAC輸出

– 七個可編程增益放大器(PGA)

? 可編程增益設置：3、6、12、24

? 可編程輸出濾波

? 增強型控制外設

– 16個具有高分辨率功能(150ps分辨率)的ePWM通道

? 具有高分辨率的集成死區支持

? 集成硬件跳匣區域(TZ)

– 七個增強型捕捉(eCAP)模塊

? 在兩個模塊上提供高分辨率捕捉(HRCAP)

– 兩個支持CW/CCW運行模式的增強型正交編碼器脈沖(eQEP)模塊

– 四條Σ-Δ濾波器模塊(SDFM)輸入通道（每條通道兩個并聯濾波器）

? 標準SDFM數據濾波

? 用于高估或低估情況下快速操作的比較器濾波器

? 可配置邏輯塊(CLB)

– 增強現有外設功能

– 支持位置管理器解決方案

? InstaSPIN-FOC?

– 無傳感器的磁場定向控制(FOC)，采用FAST?軟件編碼器

– 片上ROM存儲器中的庫

? 封裝選項：

– 100引腳Low-profile Quad Flatpack (LQFP)[后綴PZ]

– 64引腳LQFP [后綴PM]

– 56引腳極薄無引線四方扁平封裝(VQFN)[后綴RSH]

? 溫度選項：

– S：–40°C至125°C結溫

– Q：在自然通風環境下–40°C至125°C的溫度范圍（通過針對汽車應用的AEC Q100認證)

應用

? 中距離/短距離雷達

? 空調室外機

? 電梯門自動啟閉裝置驅動控制

? 自動分揀設備

? CNC控制

? 紡織機

? 焊接機

? 交流充電(樁)站

? 直流充電(樁)站

? 電動汽車充電站電源模塊

? 車輛無線充電模塊

? 能量存儲電源轉換系統(PCS)

? 中央逆變器

? 太陽能電源優化器

? 串式逆變器

? 直流/直流轉換器

? 逆變器和電機控制

? 車載充電器(OBC)和無線充電器

? 交流驅動器控制模塊

? 交流驅動器功率級模塊

? 線性電機功率級

? 伺服驅動器控制模塊

? 交流輸入BLDC電機驅動器

? 直流輸入BLDC電機驅動器

? 工業交流/直流電源

? 三相UPS

? 商用網絡和服務器PSU

? 商用通信電源整流器

整體框圖

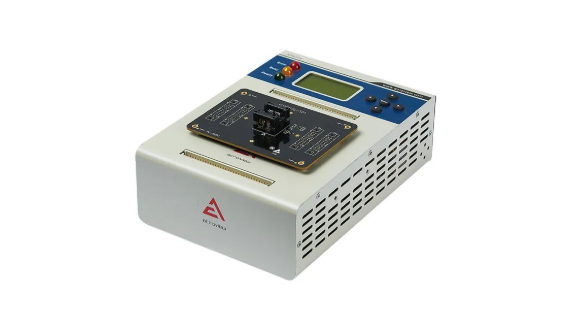

昂科技術自主研發的AP8000萬用型燒錄器包含主機，底板，適配座三大部分。

主機支持USB和NET連接，允許將多臺編程器進行組網，達到同時控制多臺編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和編程器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過編程器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大的降低了PC硬件配置成本，方便迅速地搭配工作環境。

AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括TI, ST, MicroChip, Atmel, Hynix, Macronix, Micron, Samsung, Toshiba等。支持的器件類型有NAND, NOR, MCU, CPLD, FPGA, EMMC等，支持包括Intel Hex, Motorola S, Binary, POF等文件格式。

公司介紹

關于德州儀器：德州儀器（Texas Instruments，簡稱：TI），是世界上較大的模擬電路技術部件制造商，全球知名的半導體跨國公司，以開發、制造、銷售半導體和計算機技術聞名于世，主要從事創新型數字信號處理與模擬電路方面的研究、制造和銷售。除半導體業務外，還提供包括傳感與控制、教育產品和數字光源處理解決方案。德州儀器（TI）總部位于美國德克薩斯州的達拉斯，并在25多個國家設有制造、設計或銷售機構。德州儀器是世界第一大數字信號處理器(DSP)和模擬電路元件制造商，其模擬和數字信號處理技術在全球具有統治地位。

關于昂科技術：昂科技術（ACROVIEW）是全球領先的半導體芯片燒錄解決方案提供商，公司堅持以科技改變世界、用智能驅動未來，持續不斷的為客戶創造價值。昂科的AP8000通用燒錄器平臺及最新的IPS5000燒錄自動化解決方案，為半導體和電子制造領域客戶提供一站式解決方案，公司已服務包括華為、比亞迪、富士康等全球領先客戶。
