芯片燒錄行業領導者-昂科技術近日發布最新的燒錄軟件更新及新增支持的芯片型號列表，其中昂科發布軟件更新支持Macronix旺宏電子的FLASH存儲器MX25L51245GM的燒錄已經被昂科的通用燒錄平臺AP8000所支持。

MX25L51245G是512Mb位串行NOR閃存，內部配置為67,108,864x8。當它在兩個或四個I/O模式下，結構變?yōu)?68,435,456位x2或134,217,728位x4。MX25L51245G功能串行外圍設備接口和軟件協議，允許在單個I/O中的簡單3線總線上運行模式。這三個總線信號是時鐘輸入(SCLK)，串行數據輸入(SI)和串行數據輸出(SO)。序列號通過CS＃輸入啟用對設備的訪問。處于兩種I/O讀取模式時，SI引腳和SO引腳變?yōu)榈刂?虛擬位的SIO0引腳和SIO1引腳輸入和數據輸出。處于四個I/O讀取模式時，SI引腳，SO引腳，WP＃和RESET＃引腳(8引腳)或NC引腳變?yōu)镾IO0引腳，SIO1引腳，SIO2引腳和SIO3引腳，用于地址/虛擬位輸入和數據輸出。

MX25L51245G MXSMIO(串行多I/O)在整個芯片上提供順序讀取操作。發出編程/擦除命令后，將自動編程/擦除算法，以編程/擦除并驗證指定的頁面或扇區/塊位置將被執行。程序命令以字節或頁為單位執行(256字節)或擦除命令的字基礎是在4K字節的扇區，32K字節的塊或64K字節的塊上執行的，或整個籌碼基礎。

為了給用戶提供方便的界面，其中包括一個狀態寄存器以指示芯片的狀態。狀態讀取可以通過WIP位發出命令以檢測程序的完成狀態或擦除操作。高級安全功能增強了保護和安全功能。

當設備不運行且CS＃為高電平時，它將保持待機模式。MX25L51245G利用Macronix專有的存儲單元，即使在經過100,000個編程和擦除周期。

特征

? 支持串行外圍設備接口-模式0和模式3

? 單電源供電

– 2.7至3.6伏，用于讀取，擦除和編程操作

? 536,870,912x1位結構或268,435,456x2位(兩個I/O模式)結構或134,217,728x4位(四個I/O模式)結構

? 協議支持

– 單I/O，雙I/O和四I/O

? 鎖存保護，從-1V到Vcc+1V至100mA

? 快速讀取SPI模式

– 所有時鐘頻率最高支持166MHz協議

– 支持快速讀取，2READ，DREAD，4READ，QREAD指令

– 支持DTR(雙傳輸速率)模式

– 可配置的虛擬周期號，可快速讀取操作

? 支持性能增強模式-XIP(就地執行)

? 提供四外設接口(QPI)

? 相等的4K字節扇區或相等的32K塊個字節或每個64K字節

– 任何塊都可以單獨刪除

? 編程：

– 256byte頁面緩沖區

– 四輸入/輸出頁面程序(4PP)進行了增強程序執行

? 典型的100,000次擦除/編程周期

? 20年數據保留

軟件功能

? 輸入數據格式-1字節命令代碼

? 高級安全功能

– 塊鎖保護

– BP0-BP3和T/B狀態位定義大小受保護區域免受程序影響；擦除指令

– 先進的扇區保護功能(固態和密碼保護)

? 額外的4K位安全性O(shè)TP

– 具有唯一標識符

– 工廠鎖可識別，客戶可鎖

? 命令重置

? 編程/擦除掛起和恢復操作

? 電子識別

– JEDEC 1字節制造商ID和2字節設備ID

– 1字節設備ID的RES命令

– REMS命令用于1字節的制造商ID和1字節設備ID

? 支持串行閃存可發現參數(SFDP)模式

硬件功能

? SCLK輸入

– 串行時鐘輸入

? SI/SIO0

– 用于的串行數據輸入或串行數據輸入/輸出2xI/O讀取模式和4xI/O讀取模式

? SO/SIO1

– 串行數據輸出或串行數據輸入/輸出用于2xI/O讀取模式和4xI/O讀取模式

? WP＃/SIO2

– 硬件寫保護或串行數據輸入/4xI/O讀取模式的輸出

? RESET＃/SIO3

– 硬件復位引腳或串行輸入和輸出4xI/O讀取模式

? 包裝

– 16-pin SOP(300mil)

– 8-land WSON(8x6mm)

– 24-Ball BGA(5x5 ball array)

– 所有設備均符合RoHS且無鹵素

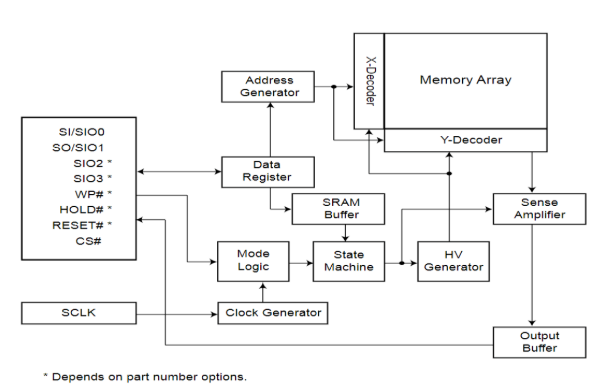

內部框圖

昂科技術自主研發的AP8000萬用型燒錄器包含主機，底板，適配座三大部分。

主機支持USB和NET連接，允許將多臺編程器進行組網，達到同時控制多臺自動編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和編程器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過編程器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大的降低了PC硬件配置成本，方便迅速地搭配工作環境。

AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括TI, ST, MicroChip, Atmel, Hynix, Macronix, Micron, Samsung, Toshiba等。支持的器件類型有NAND, NOR, MCU, CPLD, FPGA, EMMC等，支持包括Intel Hex, Motorola S, Binary, POF等文件格式。

公司介紹

關于旺宏電子：旺宏電子（Macronix），1989年創立于臺灣新竹科學園區，創新型非易失半導體存儲器解決方案的領導者，是世界上ROM和串行NOR Flash產品的最大供應商。產品已經應用于消費、通訊、電腦、汽車電子等相關領域，旺宏電子是全球少數能夠提供從512Kbit至256Mbit完整Serial Flash系列產品的公司，并擁有極小尺寸的Flash產品，可充分滿足便攜式電子產品日趨輕薄短小化的需求。

關于昂科技術：昂科技術（ACROVIEW）是全球領先的半導體芯片燒錄解決方案提供商，公司堅持以科技改變世界、用智能驅動未來，持續不斷的為客戶創造價值。昂科的AP8000通用燒錄器平臺及最新的IPS5000燒錄自動化解決方案，為半導體和電子制造領域客戶提供一站式解決方案，公司已服務包括華為、比亞迪、富士康等全球領先客戶。
