芯片燒錄行業領導者-昂科技術近日發布最新的燒錄軟件更新及新增支持的芯片型號列表，其中昂科發布軟件更新支持NXP恩智浦半導體的溫度傳感器SE97B的燒錄已經被昂科的通用燒錄器平臺AP8000所支持。

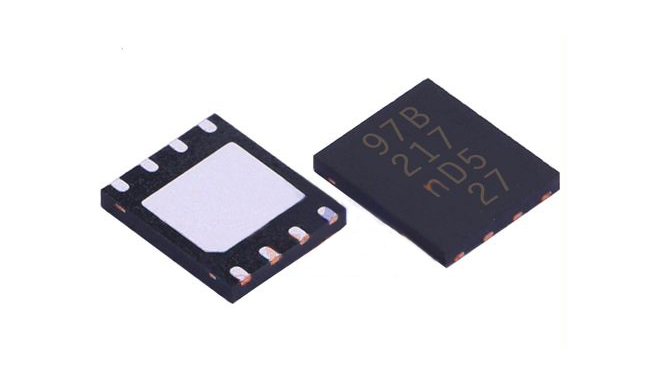

SE97是NXP半導體公司推出的溫度傳感器，測量范圍-40℃到+125℃，在+75℃到+95℃時精確度高達±1℃(JEDEC B等級)，通過I2C-bus/SMBus與控制器通信，并提供256字節的EEPROM。該芯片典型應用一般安裝在一個雙列直插式內存模塊(DIMM)上測量DRAM溫度，符合新的JEDEC(JC-42.4)規范(手機平臺內存模塊溫度傳感器的組件規范)，也可以代替串行檢測(SPD)，用于存儲內存模塊和供應商信息。

SE97溫度傳感器工作電壓范圍3.0V~3.6V，EEPROM的寫操作電壓范圍3.0V~3.6V，讀操作電壓范圍1.7V~3.6V。

溫度傳感器(TS)放置在DIMM上能夠準確地監測內存模塊溫度，以更好地估計DRAM的外殼溫度(Tcase)，以防止其超過最高工作溫度85℃。該芯片根據實際溫度調節內存的通信量，而不是計算最壞情況下的溫度或主板上的環境溫度。在輕薄型的筆記本電腦中，用一個或兩個1GB的SO-DIMM模塊性能得到30℅的改善。TS未來的用途將包括更多動態的熱節流控制，能夠使用報警窗口創建多個溫度區域進行動態節流，以節省內存的處理時間。

溫度傳感器由模數轉換器(ADC)組成，監測和更新溫度，每秒10次，將轉換成數字?jǐn)?shù)據保存在數據溫度傳感器中。用戶可編程存儲器，規范了上/下臨界溫度報警、EVENT輸出和溫度關斷，在DIMM溫度檢測中提供靈活的應用。

當溫度超過規定的邊界范圍的溫度變化時，SE97的開漏輸出管腳(EVENT)能夠拉至0.9V到3.6V。用戶可以設置EVENT管腳輸出極性，低電平有效或高電平有效，可用于微處理器系統的溫度中斷輸出。EVENT管腳輸出可以被配置為一個臨界溫度輸出。

EEPROM專門為DRAM DIMMs SPD設計的。低128字節(地址00h到7Fh)可以通過軟件永久寫保護(PWP)或逆寫保護(RWP)。這使得DRAM供應商和產品信息存儲和寫保護。高128字節(地址80h到FFh)不寫保護，用于通用存儲數據。

SE97既具有溫度傳感器功能還帶有高可靠EEPROM，支持工業標準的2線，I2C-bus/SMBus串行接口。SMBus支持超時功能，以防止系統鎖死。制造商和器件ID寄存器提供確定器件身份的信息，3個地址管腳允許8個SE97共用一條總線。

特性

基本功能

? JEDEC(JC-42.4)TSE 2002B3 DIMM溫度傳感器，在+75℃到+95℃溫度精確度為±0.5℃，溫度傳感器具有256字節串行EEPROM，實現串行檢測(SPD)

? 工作電壓范圍：3.0V到3.6V，SPD讀操作為1.7V

? 關斷電流：典型值為0.1μA，最大值為0.5μA

? 2線接口：I2C-bus/SMBus兼容，速率為0Hz到400kHz

? SMBus具有ALERT管腳和TIMEOUT管腳(可編程)

? ESD保護：在JESD22—A114標準下，可以通過2500V HBM模式；在JESD22—A115 標準下，可以通過250V MM模式

? 在JESD22-C101標準下，可以通過1000V CDM模式

? 在JEDEC標準下(JESD78)所做的閂鎖測試可達100mA

溫度傳感器

? 提供0.125℃的分辨率的11位ADC

? 工作電流：典型值為250μA，最大值為400μA

? 可編程遲滯閾值：0℃，1.5℃，3℃，6℃

? 超出上/下臨界溫度，EVENT管腳輸出有效

? B等級精度：

– ±0.5℃/±1℃(典型值/最大值)→+75℃到+95℃

– ±1.0℃/±2℃(典型值/最大值)→+40℃到+125℃

– ±2.0℃/±3℃(典型值/最大值)→-40℃到+125℃

串行EEPROM

? 讀寫電壓范圍：3.0V至3.6V

? 操作電流：

– 寫操作→0.6mA(典型值)對于3.5ms(典型值)

– 讀操作→100μA(典型值)

? 1塊256字節[(256×8)位]

? 100，000次擦寫周期和數據保存10年

? 永久和可逆的軟件寫保護

? 低128字節軟件寫保護

整體框圖

昂科技術自主研發的AP8000萬用型燒錄器包含主機，底板，適配座三大部分。

主機支持USB和NET連接，允許將多臺編程器進行組網，達到同時控制多臺編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和編程器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過ic編程器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大的降低了PC硬件配置成本，方便迅速地搭配工作環境。

AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括TI, ST, MicroChip, Atmel, Hynix, Macronix, Micron, Samsung, Toshiba等。支持的器件類型有NAND, NOR, MCU, CPLD, FPGA, EMMC等，支持包括Intel Hex, Motorola S, Binary, POF等文件格式。

公司介紹

關于恩智浦半導體：恩智浦半導體（NXP），創立于2006年，其前身為荷蘭飛利浦公司于1953年成立的半導體事業部，總部位于荷蘭埃因霍溫。恩智浦2010年在美國納斯達克上市。2015年，恩智浦收購了由摩托羅拉創立的飛思卡爾半導體，成為全球前十大非存儲類半導體公司，以及全球最大的汽車半導體供應商（Strategy Analytics）。在全球30個國家和地區設有辦事處，總員工人數超30000，2019年全球營收為88.77億美元。

關于昂科技術：昂科技術（ACROVIEW）是全球領先的半導體芯片燒錄解決方案提供商，公司堅持以科技改變世界、用智能驅動未來，持續不斷的為客戶創造價值。昂科的AP8000通用燒錄器平臺及最新的IPS5000燒錄自動化解決方案，為半導體和電子制造領域客戶提供一站式解決方案，公司已服務包括華為、比亞迪、富士康等全球領先客戶。
