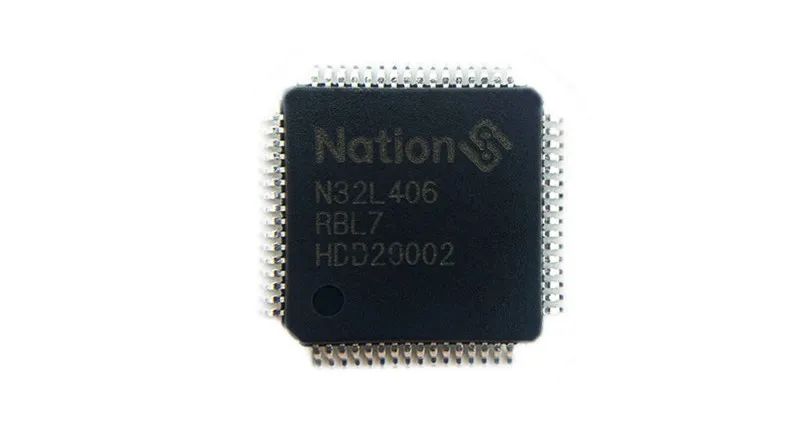

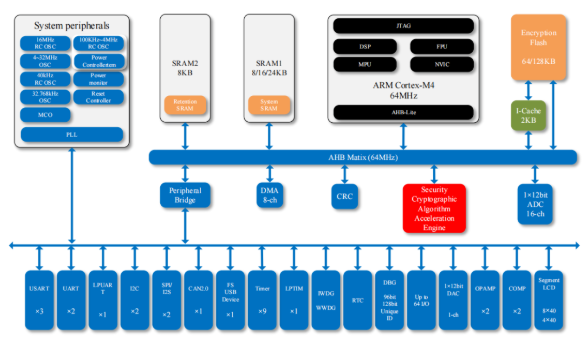

芯片燒錄行業領導者-昂科技術近日發布最新的燒錄軟件更新及新增支持的芯片型號列表,其中Nation國民技術的N32L40x系列32位微控制器N32L406RBL的燒錄已經被昂科的通用燒錄平臺AP8000所支持。 N32L40x系列微控制器產品采用高性能32位ARM Cortex?-M4F內核,集成浮點運算單元(FPU)和數字信號處理(DSP),支持并行計算指令。最高工作主頻64MHz,集成高達128KB片內加密存儲Flash,并支持多用戶分區權限管理,最大24KB嵌入式SRAM,包括8KB Retention RAM。內置一個內部高速AHB總線,兩個低速外設時鐘總線APB及總線矩陣,最多支持64個可復用I/Os,提供豐富的高性能模擬接口,包括1個12位4.5Msps ADC,多達16個外部輸入通道和3個內部通道,以及1個12位1Msps DAC,集成多達320段LCD驅動接口。同時提供多種數字通信接口,包括5個U(S)ART、1個LPUART、2個I2C、2個SPI/I2S、1個FS USB2.0設備、1個CAN 2.0B通信接口,內置密碼算法硬件加速引擎,支持多種國際和國內加密算法硬件加速。 N32L40x系列產品可穩定工作于-40°C至+105°C的溫度范圍,供電電壓1.8V至3.6V,提供多種電源模式供用戶選擇,符合低功耗應用的要求。該系列產品提供32/48/64/80引腳封裝,根據不同的封裝形式,芯片中的外設配置不盡相同。 關鍵特性 ? 內核CPU ― 32位ARM Cortex-M4內核+FPU,單周期硬件乘除法指令,支持DSP指令和MPU ― 內置2KB指令Cache緩存,支持Flash加速單元執行程序0等待 ― 最高主頻64MHz,80DMIPS ? 加密存儲器 ― 高達128KByte片內Flash,支持加密存儲、多用戶分區管理及數據保護、硬件ECC檢查,10萬次擦寫次數,10年數據保持 ― 24KByte SRAM,包括16Kbyte SRAM1(在STOP2模式下可配置為保持)和8Kbyte SRAM2(在STANDBY和STOP2模式下可配置為保持),支持硬件奇偶校驗 ? 低功耗管理 ― STANDBY模式:1.5uA,所有備份寄存器保持,IO保持,可選RTC Run,8KByte SRAM2保持,快速喚醒 ― STOP2模式:3uA、RTC Run、8KByte SRAM2保持、CPU寄存器保持、IO保持、快速喚醒 ― RUN模式:60uA/MHz@64MHz ― LPRUN模式:PLL關閉,MSI作為系統主時鐘,MR關閉,LPR開啟,USB/CAN/SAC電源關閉,其他外設可選Segment LCD顯示驅動,最高支持176段(4x44)或320段(8x40) ? 高性能模擬接口 ― 1個12bit 4.5Msps ADC,多精度可配置,6位模式下采樣率高達8Msps,最多16個外部單端輸入通道,支持差分模式 ― 2個軌到軌運算放大器,內置最大32倍可編程增益放大器 ― 2個高速模擬比較器,內置64級可調比較基準,COMP1支持在STOP2模式下工作 ― 1個12bit DAC,采樣率1Msps ― 內部2.048V獨立參考電壓參考源 ― 內部集成低壓檢測單元 ? 時鐘 ― HSE:4MHz~32MHz外部高速晶體 ― LSE:32.768KHz外部低速晶體 ― HSI:內部高速RC16MHz ― MSI:內部多速RC100K~4MHz ― LSI:內部低速RC 40KHz ― 內置高速PLL ― MCO:支持1路時鐘輸出,可配置為低速或高速時鐘輸出 ? 復位 ― 支持上電/欠壓/外部引腳復位 ― 支持看門狗復位 ? 最大支持64個GPIOs ? 通信接口 ― 5個U(S)ART接口,其中3個USART接口(支持ISO7816,IrDA,LIN),2個UART接口 ― 1個LPUART,支持STOP2模式喚醒MCU ― 2個SPI接口,速度高達16Mbps,支持I2S通信 ― 2個I2C接口,速率高達1MHz,主從模式可配,從機模式下支持雙地址響應 ― 1個USB2.0全速設備接口 ― 1個CAN2.0A/B總線接口 ? 1個DMA控制器,支持8通道,通道源地址及目的地址任意可配 ? 1個RTC實時時鐘,支持閏年萬年歷,鬧鐘事件,周期性喚醒,支持內外部時鐘校準 ? 定時計數器 ― 2個16bit高級定時計數器,支持輸入捕獲,互補輸出,正交編碼輸入,最高控制精度9.25ns;每個定時器有4個獨立的通道,其中3個通道支持6路互補PWM輸出 ― 5個16bit通用定時計數器,每個定時器有4個獨立通道,支持輸入捕獲/輸出比較/PWM輸出 ― 2個16bit基礎定時計數器 ― 1個16bit低功耗定時計數器,支持雙脈沖計數功能,可在STOP2模式下工作 ― 1個24bit SysTick ― 1個7bit窗口看門狗(WWDG) ― 1個12bit獨立看門狗(IWDG) ? 編程方式 ― 支持SWD/JTAG在線調試接口 ― 支持UART和USB Bootloader ? 安全特性 ― 內置密碼算法硬件加速引擎 ― 支持AES、DES、TDES、SHA1/224/256、SM1、SM3、SM4和SM7算法 ― 閃存存儲加密、多用戶分區管理單元(MMU) ― TRNG真隨機數發生器 ― CRC16/32運算 ― 支持寫保護(WRP),多種讀保護(RDP)等級(L0/L1/L2) ― 支持安全啟動,程序加密下載,安全更新 ― 支持外部時鐘失效檢測,入侵檢測 ? 96位UID和128位UCID ? 工作條件 ― 工作電壓范圍:1.8V~3.6V ― 工作溫度范圍:-40℃~105℃ ― ESD:±4KV(HBM模型),±1KV(CDM模型) 系統框圖 昂科技術自主研發的AP8000萬用型燒錄器包含主機,底板,適配座三大部分。 主機支持USB和NET連接,允許將多臺編程器進行組網,達到同時控制多臺自動化編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理,以保障芯片和編程器安全。內嵌高速FPGA,極大地加速數據傳輸和處理。主機背部有SD卡槽,將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內,通過編程器上的按鍵可進行工程文件的選擇,加載,執行燒錄等命令,以達到脫離PC便可操作的目的,極大的降低了PC硬件配置成本,方便迅速地搭配工作環境。 AP8000通過底板加適配板的方式,讓主機擴展性更強,目前已經支持了所有主流半導體廠家生產的器件,包括TI, ST, MicroChip, Atmel, Hynix, Macronix, Micron, Samsung, Toshiba等。支持的器件類型有NAND, NOR, MCU, CPLD, FPGA, EMMC等,支持包括Intel Hex, Motorola S, Binary, POF等文件格式。 公司介紹 關于國民技術:國民技術(Nation),于2000年源于國家“909”集成電路專項工程成立,2010年創業板上市,是中國安全芯片、通用MCU領軍企業,國家級高新技術企業,擁有國內首個企業獨立安全芯片攻防技術實驗室,博士后科研工作站。總部位于深圳,在北京、上海、武漢、西安、香港、新加坡等地設有分支機構。主營產品包括:安全芯片、通用MCU、可信計算芯片、智能卡芯片、非接讀寫芯片、藍牙芯片、RCC創新產品等,廣泛應用于網絡安全認證、電子銀行、電子證照、移動支付與移動安全、物聯網、工業聯網及工業控制、智能家電及智能家庭物聯網終端、消費電子、電機驅動、電池及能源管理、智能表計、醫療電子、汽車電子、安防、生物識別、通訊、傳感器、機器自動化等應用方向。 關于昂科技術:昂科技術(ACROVIEW)是全球領先的半導體芯片燒錄解決方案提供商,公司堅持以科技改變世界、用智能驅動未來,持續不斷的為客戶創造價值。昂科的AP8000通用燒錄器平臺及最新的IPS5000燒錄自動化解決方案,為半導體和電子制造領域客戶提供一站式解決方案,公司已服務包括華為、比亞迪、富士康等全球領先客戶。
