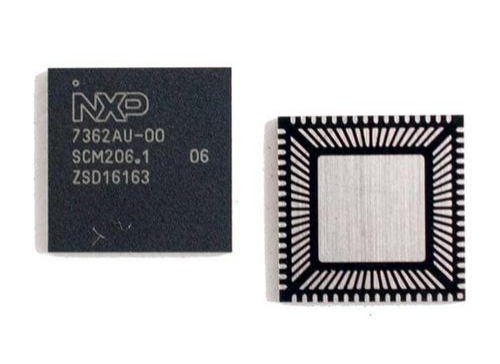

PN7362AUHN是基于32位ARM Cortex-M0的NFC微控制器系列，具有高性能和低功耗，與現有體系結構相比，它具有簡單的指令集和內存尋址，并減少了代碼大小。PN7362AUHN NFC微控制器提供了一種多功能解決方案，具有NFC、微控制器和單芯片軟件等功能。它在高達20MHz的CPU頻率下運行，它是PN7462AU產品系列的一部分，該系列提供了一套通用的功能、庫和工具。

PN7362AUHN NFC微控制器的外圍設備包括160/80kB的閃存、12kB的SRAM數據存儲器和4kB的EEPROM。它還包括一個帶有高速模式I2C總線、SPI、USB或高速UART的主機接口，以及兩個主接口，SPI和快速模式加I2C母線，還提供四個通用計數器/定時器、一個隨機數生成器、一個CRC協處理器和多達21個通用I/O引腳。

PN7362AUHN NFC微控制器提供了一種單芯片解決方案，用于構建非接觸式應用。它配備了一個高度集成的高功率輸出NFC-IC，用于13.56MHz的非接觸式通信，無需額外的外部有源元件即可實現射頻級的電磁兼容。

PN7362AUHN支持以下操作模式：

? ISO/IEC 14443-A和B，MIFARE

? JIS X 6319-4(與FeliCa方案相當)

? ISO/IEC 15693，ICODE，ISO/IEC 18000-3模式3

? NFC協議-標簽讀寫器，P2P

? ISO/IEC 14443-A類卡仿真

? EMVCo合規性

產品特點

集成非接觸式接口前端

? 高射頻輸出功率前端IC，傳輸速度敢達848kbit/s

? NFC IP1和NFC IP2支持

? 全NFC標簽支持(1型、2型、3型、4A型和4B型)

? P2P主動和被動、目標和發起方

? 卡仿真ISO14443 A類

? ISO/IEC 14443 A類和B類

? MIFARE經典卡

? ISO/IEC 15693和ISO/IEC 18000-3模式3

? 低功耗卡檢測

? 動態功率控制(DPC)支持

? 符合EMV非接觸式協議規范

? 符合NFC標準

Cortex-M0微控制器

? 處理器核

– ARM Cortex：32位M0處理器

– 內置嵌套矢量中斷控制器(NVIC)

– 不可屏蔽中斷

– 24位系統時鐘

– 運行頻率敢達20MHz

– 時鐘管理實現低功耗

? 記憶力

– 閃存：160(PN7362)/80kB(PN7360)

– SRAM：12KB

– EEPROM：4KB

– 包括40kB引導ROM，包括用于代碼下載的USB大容量存儲主引導加載程序

? 調試選項

– 串行線調試(SWD)接口

? 外圍設備

– 主機接口

– USB2.0全速，具有USB3.0集線器連接能力

– 用于串行通信的HSUART，支持從9600bauds到115200bauds的標準速度，115200bauds更快的速度可達1.288Mbit/s

– SPI具有半雙工和全雙工能力，速度高達7Mbit/s

– I2C支持標準模式、快速模式和高速模式，支持多個地址支持主接口

– 具有半雙工能力的SPI，速度從1Mbit/s到6.78Mbit/s

– I2C支持標準模式、快速模式、快速模式+和時鐘拉伸

? 多達21個通用I/O(GPIO)，可配置上拉/下拉電阻

? GPIO1至GPIO12可作為邊緣和電平敏感的中斷源使用

? 電源

– 兩種降低功率的模式：待機模式和硬斷電模式

– 支持USB主機接口的暫停模式

– 處理器從硬斷電模式、待機模式、暫停模式中被喚醒，通過主機接口、GPIO、射頻場檢測等方式，主機接口、GPIOs、射頻場檢測進行喚醒

– 集成的PMU可自動調整內部調節器，在所有可能的電源模式下最大限度地降低功耗在所有可能的電源模式下將功耗降到最低

– 通電復位

– 射頻電源：外部或使用一個集成的LDO(TX LDO，可配置為3V、3.3V、3.6 V、4.5V和4.75V)

– 焊盤電壓供應：外部3.3V或1.8V，或使用集成LDO(3.3V電源)

? 定時器

– 四個通用定時器

– 可編程看門狗定時器(WDT)

– CRC協處理器

– 隨機數發生器

? 時鐘

– 27.12MHz的晶體振蕩器

– 用于USB的專用PLL，頻率為48MHz

– 集成HFO 20MHz和LFO 365kHz

? 一般情況

– HVQFN64封裝

– 溫度范圍：-40°C至+85°C

整體框圖

昂科技術自主研發的AP8000萬用型燒錄器包含主機，底板，適配座三大部分。

主機支持USB和NET連接，允許將多臺自動化編程器進行組網，達到同時控制多臺編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和編程器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過編程器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大的降低了PC硬件配置成本，方便迅速地搭配工作環境。

AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括TI, ST, MicroChip, Atmel, Hynix, Macronix, Micron, Samsung, Toshiba等。支持的器件類型有NAND, NOR, MCU, CPLD, FPGA, EMMC等，支持包括Intel Hex, Motorola S, Binary, POF等文件格式。

關于恩智浦半導體：恩智浦半導體（NXP）創立于2006年，其前身為荷蘭飛利浦公司于1953年成立的半導體事業部，總部位于荷蘭埃因霍溫。恩智浦2010年在美國納斯達克上市，2015年，恩智浦收購了由摩托羅拉創立的飛思卡爾半導體，成為全球前十大非存儲類半導體公司，以及全球最大的汽車半導體供應商（Strategy Analytics）。在全球30個國家和地區設有辦事處，總員工人數超30000，2019年全球營收為88.77億美元。

關于昂科技術：昂科技術（ACROVIEW）是全球領先的半導體芯片燒錄解決方案提供商，公司堅持以科技改變世界、用智能驅動未來，持續不斷的為客戶創造價值。昂科的AP8000通用燒錄器平臺及最新的IPS5000燒錄自動化解決方案，為半導體和電子制造領域客戶提供一站式解決方案，公司已服務包括華為、比亞迪、富士康等全球領先客戶。
