BF7615BM44采用高速8051內核，1T指令周期，相比于標準的8051(12T)指令周期，

具有更快的運行速度，同時兼容標準8051指令。

BF7615BM44包含外設有看門狗、按鍵檢測、LCD顯示驅動、LED串行點陣、LED行

列矩陣、IIC、UART、低電壓檢測、掉電復位、4路16bit PWM、Timer0、Timer1、Timer2、Timer3、12bit逐次逼近ADC、低功耗管理等。

BF7615BM44集成多路電容檢測通道，可以用于近距離感應或者觸摸檢測。各通道可靈活配置實現按鍵、滾輪、滑條等多種應用，并且每個通道都能通過對相應的功能寄存器來調節觸摸靈敏度。

產品特征

? 內核：高速8051，1T指令周期

– 工作頻率：12M、8M、4M、1M

– 時鐘偏差：±1% @25℃, 5V，±3% @-40℃~+105℃, 5V

? 存儲器

– CODE：63K Bytes

– DATA：1K Bytes+2*512 Bytes

– SRAM：256 Bytes (data)+4K Bytes (xdata)

– 支持BOOT功能區，2/4/8K可選

? 時鐘源，復位和電源管理

– 內部低速時鐘LIRC：32kHz，時鐘偏差±15%@25℃, 5V，±35%@ -40℃~+105℃, 5V

– 內部高速RC振蕩器：1MHz

– 外部晶體振蕩器：32768Hz

– 8種復位，其中掉電復位電壓(Bor)1.9V

– 低電壓檢測：2.7V/3.0V/3.8V可選

? IO

– 均支持內置上拉電阻30k

– 8個大灌電流口(PB0~PB7)

– 支持IO功能重映射

– IO口支持外部中斷功能，INT0~3外部中斷(上升沿、下降沿、雙沿)，INT4外部中斷(上升沿、下降沿)

? 通信模塊

– 3路UART通信，支持IO映射

– 1路IIC，支持100/400kHz，支持映射

– LQFP44：1路SPI，支持最高2MHz

? 16bit-PWM

– PWM0支持3路輸出，共用周期和占空比

– PWM1支持3路輸出，共用周期和占空比

– PWM2支持1路輸出

– PWM3支持1路輸出

? 工作電壓：2.5V~5.5V

? 工作溫度：-40℃~+105℃

– 增強型工業級，符合JESD工業級可靠性認證標準

? 高精度12-bit ADC

– 最多可達42個模擬輸入通道

– 內置參考電壓4V

? 中斷

– 兩級中斷優先級可選

– CSD、ADC、LCD、LED、INT0/1/2/3、Timer0/1/2/3、UART0/1/2、IIC、WDT、LVDT、SPI 中斷

? 定時器

– 3個16位Timer0/1/3，1個32位Timer2

– Timer2時鐘源為LIRC或外部晶振32768Hz

– 看門狗定時器，溢出時間18ms到2.304s

? LED Driver

– 支持7*8、6*7、5*6、4*5 LED串行點陣驅動

– 最多支持8 COM * 8 SEG的LED驅動矩陣

? LCD Driver

– 支持 4*20、5*19、6*18、8*16

? 低功耗管理

– 空閑模式0 和空閑模式1

– 空閑模式1，功耗26uA@5V典型

? 觸摸按鍵

– 各按鍵的靈敏度可獨立設置

– 電容按鍵，均可復用為GPIO

? 帶JTAG調試仿真接口

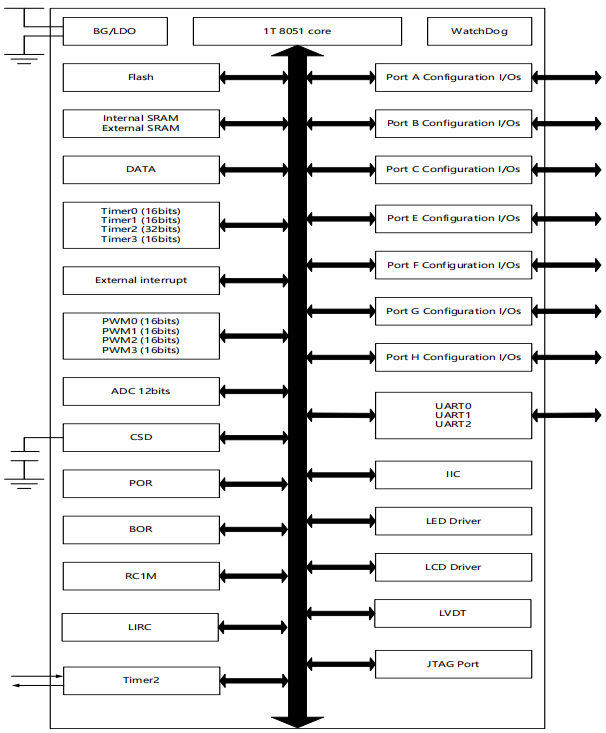

系統框圖

昂科技術自主研發的AP8000萬用型燒錄器包含主機，底板，適配座三大部分。

主機支持USB和NET連接，允許將多臺芯片編程器進行組網，達到同時控制多臺編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和編程器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過編程器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大的降低了PC硬件配置成本，方便迅速地搭配工作環境。

AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括TI, ST, MicroChip, Atmel, Hynix, Macronix, Micron, Samsung, Toshiba等。支持的器件類型有NAND, NOR, MCU, CPLD, FPGA, EMMC等，支持包括Intel Hex, Motorola S, Binary, POF等文件格式。

關于比亞迪半導體：比亞迪半導體（BYD）是國內領先的IDM企業，主要從事功率半導體、智能控制IC、智能傳感器、光電半導體，半導體制造及服務，覆蓋了對光、電、磁等信號的感應、處理及控制，產品廣泛應用于汽車、能源、工業和消費電子等領域，具有廣闊的市場前景，比亞迪半導體矢志成為高效、智能、集成的新型半導體供應商。

關于昂科技術：昂科技術（ACROVIEW）是全球領先的半導體芯片燒錄解決方案提供商，公司堅持以科技改變世界、用智能驅動未來，持續不斷的為客戶創造價值。昂科的AP8000通用燒錄器平臺及最新的IPS5000燒錄自動化解決方案，為半導體和電子制造領域客戶提供一站式解決方案，公司已服務包括華為、比亞迪、富士康等全球領先客戶。
