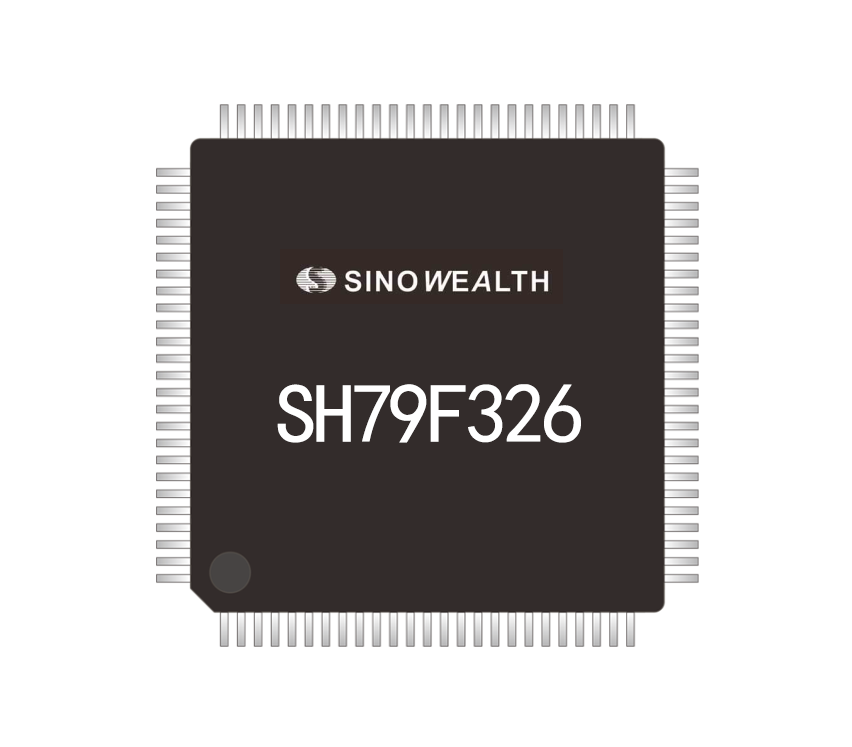

SH79F326是一種高速高效率8051可兼容單片機，在同樣振蕩頻率下，較之傳統的8051芯片它有著運行更快速的優越特性。

SH79F326保留了標準8051芯片的大部分特性，這些特性包括內置256字節RAM，2路UART和外置中斷INT2，INT3和INT4。此外，SH79F326還集成了外部1280字節RAM，該單片機還包括適合于程序存儲的32K字節Flash塊。

SH79F326不僅集成了如EUART/TWI等標準通訊模塊，此外還集成了可調光LED、96點LCD驅動器，12bit ADC，PWM定時器等模塊。

此外，SH79F326還內建了16路觸摸按鍵(Touchkey)模塊、CRC模塊，數字邏輯可配置(LCM)模塊。

為了達到高可靠性和低功耗，SH79F326內建看門狗定時器，低電壓復位功能及系統時鐘監控功能，此外SH79F326還提供了2種低功耗省電模式。

產品特性

? 基于8051指令流水線結構的8位單片機

? Flash ROM：32K字節

? RAM：內部256字節，外部1280字節，LCD RAM16字節touchkey RAM 32字節

? 類EEPROM：最大4096字節(代碼選項可選)

? 工作電壓：

- fOSC=32.768kHz-24MHz，VDD=2.0V-5.5V

? 振蕩器(代碼選項)：

- 晶體諧振器：32.768kHz

- 晶體諧振器：2MHz-16MHz

- 陶瓷諧振器：2MHz-16MHz

- 內部RC振蕩器：24MHz(±2%)/128K(±10%)

? 30/26個CMOS雙向I/O管腳(32腳/28腳)

? I/O內建上拉電阻(30kΩ)

? 8個大電流驅動I/O口

? 16路觸摸按鍵輸入

? 3個16位定時器

? 1個16位PCA0，含2個比較/捕捉單元

? 2路12位PWM定時器

? TWI接口

? 中斷源：

- Timer3，4，5，PCA0

- 外部中斷2-3

- 外部中斷4：8輸入

- ADC，EUART，觸摸按鍵

- PWM，SCM，CRC，TWI，LPD，LED

? 內建數字邏輯可配置模塊(LCM)

? 2路增強型UART

? 9通道12位模數轉換器(ADC)

? LED驅動器：

- 8 COM/12 SEG帶調光LED驅動

? LCD驅動器：

- 8x12段(1/8占空比，1/4偏置)

- 6x14段(1/6占空比，1/4或1/3偏置)

- 5x15段(1/5占空比，1/3偏置)

- 4x16段(1/4占空比，1/3偏置)

? 內建的低電壓復位功能(代碼選項)

- LVR電壓1：4.1V

- LVR電壓2：3.7V

- LVR電壓3：2.8V

- LVR電壓4：2.1V

? 內建CRC校驗?zāi)K，校驗空間大小可選

? 16檔電平可選的低電壓檢測模塊(LPD)

? 支持單線仿真和燒寫

? CPU機器周期：

- 1個振蕩周期

? 看門狗定時器(WDT)

? 預熱計數器

? 低功耗工作模式：

- 空閑模式

- 掉電模式

? Flash型

? 封裝：

- LQFP32

- SOP28

- QFN32

整體框圖

昂科技術自主研發的AP8000萬用型燒錄器包含主機，底板，適配座三大部分。

主機支持USB和NET連接，允許將多臺編程器進行組網，達到同時控制多臺通用型編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和編程器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過編程器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大的降低了PC硬件配置成本，方便迅速地搭配工作環境。

AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括TI, ST, MicroChip, Atmel, Hynix, Macronix, Micron, Samsung, Toshiba等。支持的器件類型有NAND, NOR, MCU, CPLD, FPGA, EMMC等，支持包括Intel Hex, Motorola S, Binary, POF等文件格式。

關于中穎電子：中穎電子（SinoWealth）創立于1994年，自2002年起專注于自有品牌的芯片設計事業，2004年通過了ISO9001認證，并于2018年完成ISO9001，是一家專注于MCU及鋰電池管理芯片領域的芯片設計公司，是首批被中國工業及信息化部，及上海市信息化辦公室認定的，集成電路設計企業，也是上海市企業技術中心、高新技術企業、國家認定的重點集成電路設計企業。

關于昂科技術：昂科技術（ACROVIEW）是全球領先的半導體芯片燒錄解決方案提供商，公司堅持以科技改變世界、用智能驅動未來，持續不斷的為客戶創造價值。昂科的AP8000通用燒錄器平臺及最新的IPS5000自動化IC燒錄機解決方案，為半導體和電子制造領域客戶提供一站式解決方案，公司已服務包括華為、比亞迪、富士康等全球領先客戶。
