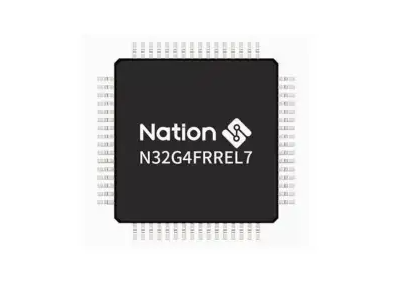

N32G4FRREL7微控制器產品采用高性能32位ARM Cortex?-M4F內核，集成浮點運算單元（FPU）和數字信號處理（DSP），支持并行計算指令。最高工作主頻144MHz，集成高達512KB加密存儲Flash，并支持多用戶分區管理，最大144KB SRAM。內置一個內部高速AHB總線，兩個低速外設時鐘總線APB及總線矩陣，最多支持65個通用I/Os。提供豐富的高性能模擬接口，包括2個12位5Msps ADC，最多支持16個外部輸入通道，2個1Msps 12位DAC。同時提供多種數字通信接口，包括7個U(S)ART、4個I2C、3個SPI、2個I2S、1個QSPI、 1個USB 2.0設備、2個CAN 2.0B、1個SDIO通信接口，1個數字?jǐn)z像頭接口（DVP），內置密碼算法硬件加速引擎，支持多種國際及國密算法硬件加速。

N32G4FRREL7可穩定工作于-40°C至+105°C的溫度范圍，供電電壓1.8V至3.6V，提供多種功耗模式供用戶選擇，符合低功耗應用的要求。該系列產品提供包括從48腳至128腳的6種不同封裝形式，根據不同的封裝形式，器件中的外設配置不盡相同。

這些豐富的外設配置及高性能處理器及低功耗特性，使得N32G4FR系列微控制器非常適合于指紋模塊、指紋鎖、指紋門禁、指紋考勤機等生物指紋識別應用領域。

關鍵特性：

? 內核CPU

- 32位ARM Cortex-M4 內核+ FPU，單周期硬件乘除法指令，支持DSP指令和MPU

- 內置8KB指令Cache緩存，支持Flash加速單元執行程序0等待

- 最高主頻144MHz，180DMIPS

? 加密存儲器

- 高達512KByte片內Flash，支持加密存儲、多用戶分區管理及數據保護，支持硬件ECC校驗，10萬次擦寫次數，10年數據保持

- 144KByte片內SRAM（包含 16KByte Retention RAM），Retention RAM支持硬件奇偶校驗

? 時鐘

- HSE：4MHz~32MHz外部高速晶體

- LSE：32.768KHz外部低速晶體

- HSI：內部高速RC OSC 8MHz

- LSI：內部低速RC OSC 40KHz

- 內置高速PLL

- 支持1路時鐘輸出，可配置系統時鐘、HSE、HSI或PLL后分頻輸出

? 復位

- 支持上電/掉電/欠壓/外部引腳復位

- 支持看門狗復位，軟件復位

? 通信接口

- 7個U(S)ART接口, 最高速率達4.5Mbps，其中3個USART接口（支持ISO7816，IrDA，

LIN），4個UART接口

- 3個SPI接口，速率高達36MHz，其中2個支持I2S

- 1個QSPI接口，速率高達144Mbps

- 4個I2C接口，速率高達1MHz，主從模式可配，從機模式下支持雙地址響應

- 1個USB2.0 Full Speed Device接口

- 2個CAN 2.0A/B總線接口

- 1個SDIO接口，支持SD/MMC格式

- 1個DVP（Digital Video Port）接口

? 高性能模擬接口

- 2個12bit 5Msps高速ADC，可配置為12/10/8/6bit模式，6bit模式下采樣率高達 9Msps，多達16路外部單端輸入通道，支持差分模式

- 2個12bit DAC，采樣率1Msps

- 支持外部輸入獨立參考電壓源

- 所有模擬接口支持1.8~3.6V全電壓工作

? 最大支持65個支持復用功能的GPIOs，大多數GPIO支持5V耐壓

? 2個高速DMA控制器，每個控制器支持8通道，通道源地址及目的地址任意可配

? RTC實時時鐘，支持閏年萬年歷，鬧鐘事件，周期性喚醒，支持內外部時鐘校準

? 定時計數器

- 2個16bit高級定時計數器，支持輸入捕獲、輸出比較、PWM輸出以及正交編碼輸入等功能，最高控制精度6.9ns。每個定時器有4個獨立的通道，其中3個通道支持6路互補PWM輸出

- 4個16bit通用定時計數器， 每個定時器有4個獨立通道，支持輸入捕獲/輸出比較/PWM 輸出/單脈沖輸出

- 2個16bit基礎定時計數器

- 1x 24bit SysTick

- 1x7bit窗口看門狗(WWDG)

- 1x12bit獨立看門狗( IWDG)

? 編程方式

- 支持SWD/JTAG在線調試接口

- 支持UART、USB Bootloader

? 安全特性

- 內置密碼算法硬件加速引擎

- 支持AES、DES、SHA、SM1、SM3、SM4、SM7、MD5算法

- Flash存儲加密

- 多用戶分區管理（MMU）

- TRNG真隨機數發生器

- CRC16/32

- 支持寫保護（WRP），多種讀保護（RDP）等級（L0/L1/L2）

- 支持安全啟動，程序加密下載，安全更新

- 支持外部時鐘失效監測，防拆監測

? 96位UID及128位UCID

? 工作條件

- 工作電壓范圍：1.8V~3.6V

- 工作溫度范圍：-40℃～105℃

- ESD：±4KV（HBM 模型）, ±1KV（CDM 模型）

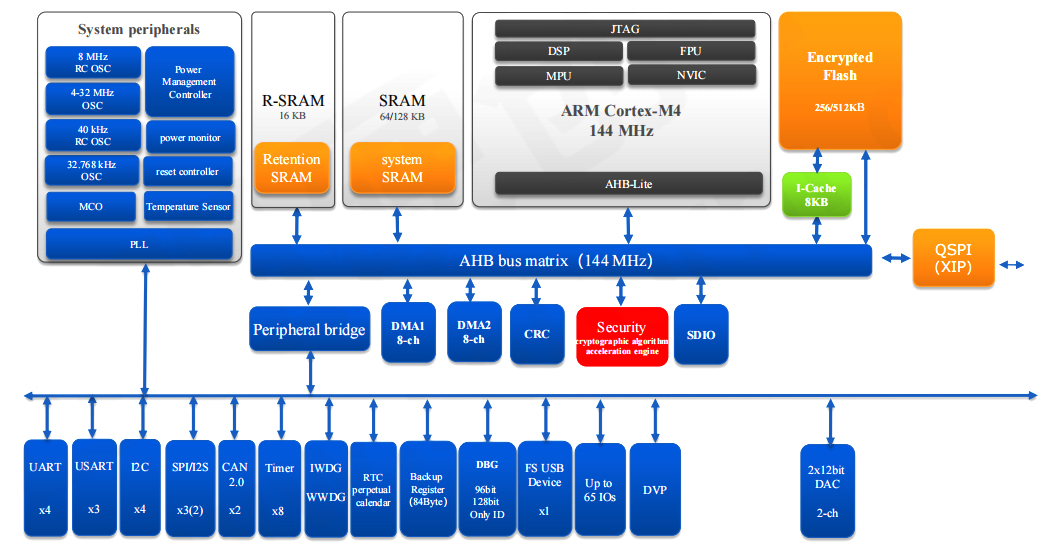

系統框圖

昂科技術自主研發的AP8000萬用型燒錄器包含主機，底板，適配座三大部分。

主機支持USB和NET連接，允許將多臺編程器進行組網，達到同時控制多臺編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和編程器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過ic編程器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大的降低了PC硬件配置成本，方便迅速地搭配工作環境。

AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括TI, ST, MicroChip, Atmel, Hynix, Macronix, Micron, Samsung, Toshiba等。支持的器件類型有NAND, NOR, MCU, CPLD, FPGA, EMMC等，支持包括Intel Hex, Motorola S, Binary, POF等文件格式。

關于國民技術：國民技術（Nation）是中國安全芯片、通用MCU領軍企業，國家級高新技術企業，擁有國內首個企業獨立安全芯片攻防技術實驗室，博士后科研工作站。主營產品包括：安全芯片、通用MCU、可信計算芯片、智能卡芯片、非接讀寫芯片、藍牙芯片、RCC創新產品等，廣泛應用于網絡安全認證、電子銀行、電子證照、移動支付與移動安全、物聯網、工業聯網及工業控制、智能家電及智能家庭物聯網終端、消費電子、電機驅動、電池及能源管理、智能表計、醫療電子、汽車電子、安防、生物識別、通訊、傳感器、機器自動化等應用方向。

關于昂科技術：昂科技術（ACROVIEW）是全球領先的半導體ic芯片燒錄解決方案提供商，公司堅持以科技改變世界、用智能驅動未來，持續不斷的為客戶創造價值。昂科的AP8000通用燒錄器平臺及最新的IPS5000燒錄自動化解決方案，為半導體和電子制造領域客戶提供一站式解決方案，公司已服務包括華為、比亞迪、富士康等全球領先客戶。
