N32G003F5S7微控制器產品采用32位ARM Cortex?-M0內核，最高工作主頻48MHz，集成高達29.5KB存儲Flash，最大3KB SRAM；內置一個高速AHB總線，一個低速外設總線APB及總線矩陣，最多支持18個通用I/O，提供豐富的高性能模擬接口，包括1個12位1Msps ADC，最多支持9個外部輸入通道，1個高速比較器，同時提供多種數字通信接口，包括2個UART、1個I2C、1個SPI。

N32G003F5S7微控制器可穩定工作于-40°C至+105°C的溫度范圍，供電電壓1.8V至5.5V，提供多種功耗模式供用戶選擇，符合低功耗應用的要求。該系列產品提供20腳的不同封裝形式。

N32G003F5S7微控制器適合于小功率電子煙、安防、智能家居、電機控制、電源管理系統等多種應用場景。

關鍵特性

? 內核CPU

– 32位ARM Cortex-M0內核，單周期硬件乘法指令

– 最高主頻48MHz

? 存儲器

– 高達29.5KByte片內Flash，10萬次擦寫次數，10年數據保持

– 3KByte片內SRAM

? 功耗模式

– Run模式：所有外設可配置

– Stop模式：TIM6、IWDG可配置工作，SRAM數據保持，所有IO狀態保持

– Power Down模式：所有電源關閉，支持NRST、PA1_WKUP0、PA2_WKUP1喚醒

? 時鐘

– HSI：內部高速RC OSC 48MHz/40MHz（可選）

– LSI：內部低速RC OSC 32KHz

– MCO：支持1路時鐘輸出，可配置為HSI或LSI分頻后輸出

? 復位

– 支持上電/掉電/外部引腳復位

– 支持可編程的低電壓檢測復位

– 支持看門狗復位、軟件復位

? 通信接口

– 2個UART接口，支持異步模式、多處理器通信模式、單線半雙工模式

– 1個SPI接口，速率高達12MHz

– 1個I2C接口，速率高達1MHz，主從模式可配

? 模擬接口

– 1個12bits 1Msps高速ADC，多達9個外部單端輸入通道，1個內部通道連接到1.2V基準

– 1個高速模擬比較器，正端輸入支持四檔可調壓差0mV/100mV/200mV/ 300mV

? 最多支持18個支持復用功能的GPIOs

? 1個蜂鳴器，支持互補輸出

? 定時計數器

– 1個16bit高級定時計數器，支持輸入捕獲，輸出比較功能；每個定時器有4個獨立的通道，其中3個通道支持6路互補PWM輸出

– 1個16bit通用定時計數器，每個定時器有2個獨立通道，支持輸入捕獲/輸出比較/PWM輸出

– 1個16bit基本定時計數器，支持STOP喚醒低功耗模式

– 1x 24bit SysTick

– 1x 12bit獨立看門狗(IWDG)

? 編程方式

– 支持SWD在線調試接口

? 安全特性

– CRC16運算

– 支持多種讀保護（RDP）等級（L0/L1/L2）

? 96位UID及128位UCID

? 工作條件

– 工作電壓范圍：1.8V~5.5V

– 工作溫度范圍：-40℃～105℃

– ESD：±4KV（HBM模型）, ±1KV（CDM模型）

? 封裝

– QFN20(3mm x 3mm)

– TSSOP20(6.5mm x 4.4mm)

整體框圖

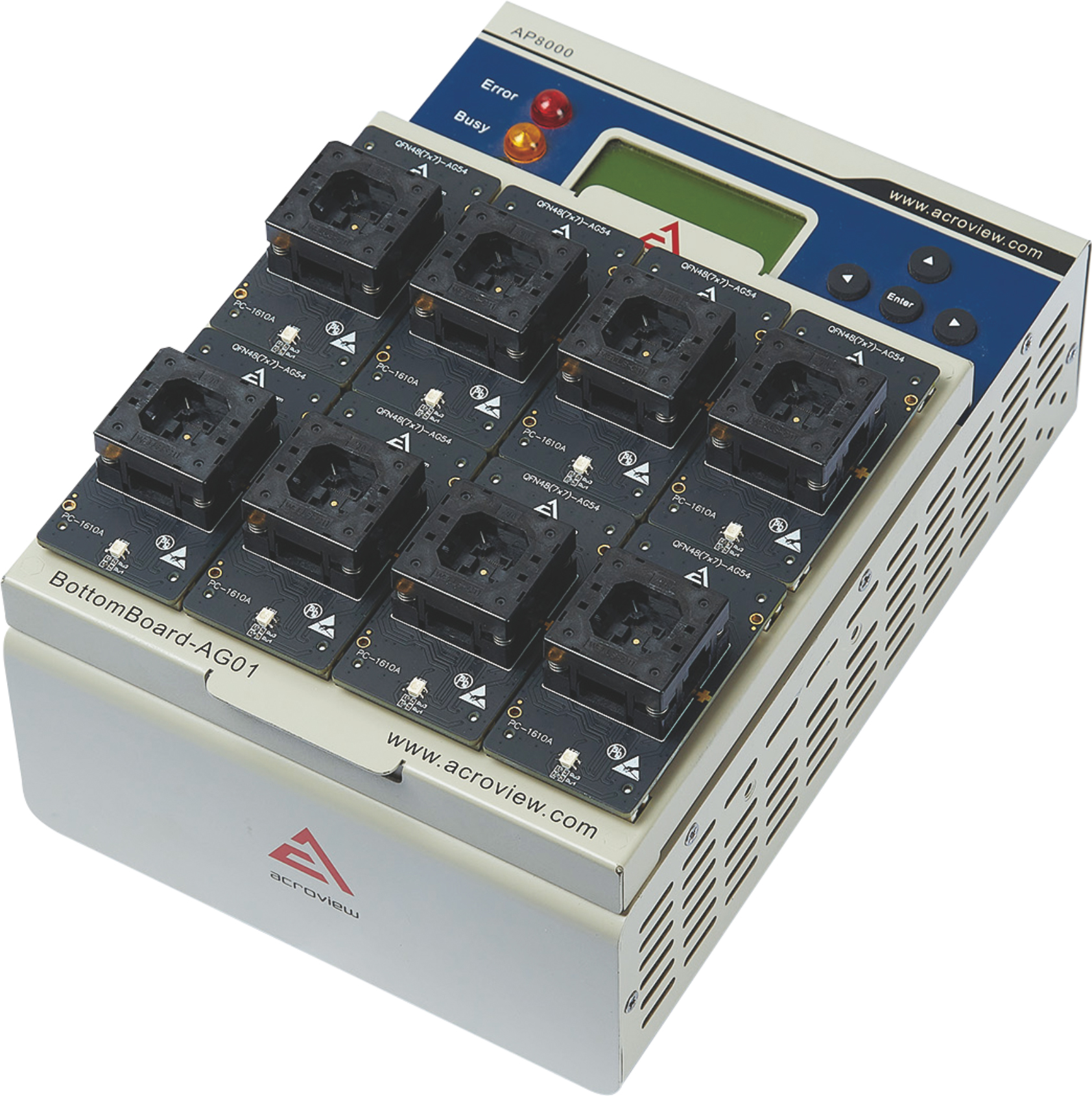

昂科技術自主研發的AP8000萬用燒錄器包含主機，底板，適配座三大部分。

主機支持USB和NET連接，允許將多臺編程器進行組網，達到同時控制多臺編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和編程器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過編程器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大地降低了PC硬件配置成本，方便迅速地搭配工作環境。

AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括TI, ST, MicroChip, Atmel, Hynix , Macronix, Micron, Samsung ,Toshiba等。支持的器件類型有NAND,NOR,MCU,CPLD,FPGA,EMMC等，支持包括Intel Hex，Motorola S, Binary, POF等文件格式。
