nRF52805-CAAA系統級芯片(SoC)是業界領先的nRF52系列中的一員。它是一款采用WLCSP封裝的系統級芯片，專為小型雙面PCB板設計優化，非常適于成本受限的應用。它是信標、一次性醫療設備、傳感器、觸控筆和演示筆等應用的完美選擇。

nRF52805-CAAA采用時鐘頻率為64 MHz的Arm? Cortex?-M4處理器。內置192 KB Flash和24 KB RAM，并集成一系列模擬和數字接口，如2通道12位ADC、SPI、UART、TWI和QDEC。

nRF52805-CAAA是一款藍牙5.2 SoC，支持低功耗藍牙和2.4 GHz私有協議。2 Mbps高吞吐量，傳輸數據更快、更高效；藍牙信道選擇算法#2 (CSA #2)，改善共存，減少干擾。它還支持2.4 GHz私有協議。無線信號具有高達4 dBm 的發射功率和-97 dBm靈敏度(1 Mbps低功耗藍牙)。

nRF52805-CAAA可選擇最小的2.48x2.46 mm WLCSP封裝，專為雙層PCB板設計優化。這使得設計更緊湊、成本更低。通常設計方面需要權衡，因為緊湊型設計通常需要四層PCB，而這又帶來明顯更高的成本。所有10個GPIO均可使用，只需要10個外部無源器件(包括兩個晶體負載電容)。

特點

? 64MHz Arm Cortex-M4

? 192KB Flash+24KB RAM

? 低功耗藍牙

– 藍牙5.2

– 2Mbps高吞吐量

– 信道選擇算法#2

? 2.4GHz私有協議支持

? 超低功率2.4GHz多協議無線電

– +4dBm發射功率

– -97dBm接收靈敏度

– 7mA@發射(4 dBm)

– 4.6mA@發射(0dBm)

– 4.6mA@接收(1Mbps)

– 帶單端輸出的集成巴倫

? SPI、TWI、UART、QDEC

? 2通道12位ADC

? 集成DC-DC穩壓器

? 0.3μA電流，System OFF模式

? 1.1μA電流，System ON模式，保留24KBRAM數據并且RTC運行

? 專為小型雙層PCB板設計優化

– 2.48x2.46mm WLCSP封裝

– 成本顯著低于四層PCB設計

– 僅10個外部無源器件

– 提供9.5x8.8mm參考版圖設計，開放所有10個GPIO

應用

? 信標

? 一次性醫療器械

? 簡單的網絡處理器

? 傳感器

? 手寫筆和演示筆

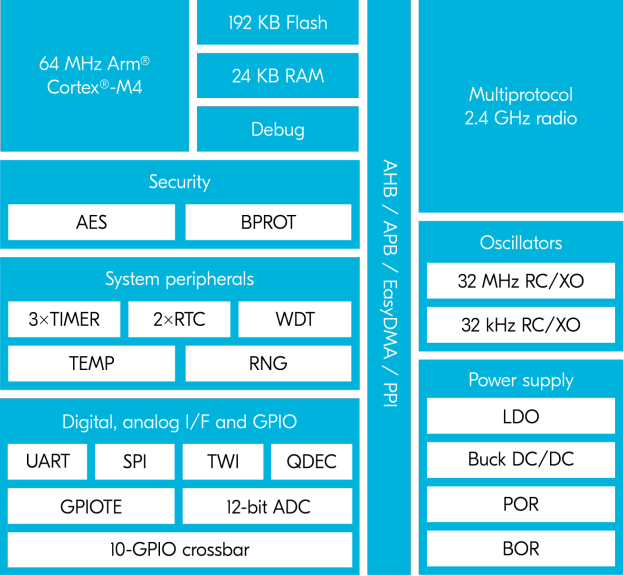

整體框圖

昂科自主研發的萬用燒錄器AP8000(一拖一在線/離線燒錄)、(一拖八在線/離線燒錄)和eMMC離線燒錄、UFS離線燒錄支持NORDIC此系列的全部芯片型號裸片（離線）燒錄和在板燒錄。AP8000萬用燒錄器包含主機，底板，適配座三大部分。同時，AP8000作為業內唯一的通用型燒錄平臺，不僅可以支持市面上所有的可編程芯片的燒錄，同時還是IPS5800S自動燒錄機的核心燒錄平臺。

主機支持USB和NET連接，允許將多臺編程器進行組網，達到同時控制多臺編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和編程器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過編程器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大地降低了PC硬件配置成本，方便迅速地搭配工作環境。

AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括Renesas, Infineon, NXP, MPS, Silicon labs等。支持的器件類型有NAND,NOR,MCU,CPLD,FPGA,EMMC等，支持包括Intel Hex，Motorola S, Binary, POF等文件格式。
