STM8L151C8T高密度和中密度+超低功耗器件采用增強的STM8 CPU內核，在保持復雜指令集計算（CISC）架構優勢（如改進的代碼密度、24位線性尋址空間以及針對低功耗操作的優化架構）的同時，提供了更高的處理能力（在16MHz下可達16MIPS）。

STM8L151C8T包含一個帶有硬件接口（SWIM）的集成調試模塊，支持非侵入式應用內調試和超快速閃存編程。

所有STM8L151C8T高密度和中密度+微控制器均配備嵌入式數據EEPROM和低功耗低電壓?jiǎn)坞娫闯绦蜷W存。

STM8L151C8T配備了多種增強的輸入/輸出（I/O）和外設、一個12位模數轉換器（ADC）、兩個數模轉換器（DAC）、兩個比較器、一個實時時鐘、四個16位定時器、一個8位定時器，以及標準通信接口，如兩個串行外設接口（SPI）、一個I2C接口和三個通用同步/異步收發傳輸器（USART）。STM8L151C8T還提供8x40或4x44段液晶顯示屏（LCD）。外設模塊的模塊化設計使得不同ST微控制器系列（包括32位系列）中可包含相同的外設，從而簡化了不同系列之間的轉換，而使用一套通用的開發工具更是進一步簡化了這一過程。

特點

? 工作條件

– 工作電源：1.65至3.6伏（無棕色故障復位，BOR），1.8至3.6伏（有BOR）

– 溫度范圍：-40至85、105或125°C

? 低功耗特性

– 5種低功耗模式：等待模式、低功耗運行模式（5.9微安）、低功耗等待模式（3微安）、帶完整實時時鐘（RTC）的活動暫停模式（1.4微安）、暫停模式（400納安）

– 功耗：200微安/兆赫茲+330微安

– 從暫停模式快速喚醒（4.7微秒）

– 每個I/O的超低泄漏電流：50納安

? 先進的STM8內核

– 哈佛架構和3級流水線

– 最大頻率：16兆赫，16個CISC MIPS峰值

– 最多40個外部中斷源

? 復位和電源管理

– 低功耗、超安全的BOR復位，具有五個可編程閾值

– 超低功耗的上電復位/掉電復位（POR/PDR）

– 可編程電壓檢測器（PVD）

? 時鐘管理

– 32千赫和1至16兆赫的晶體振蕩器

– 內部16兆赫的出廠校準電阻-電容（RC）振蕩器和38千赫的低功耗RC振蕩器

– 時鐘安全系統

? 低功耗實時時鐘（RTC）

– 帶報警中斷的二進制編碼十進制（BCD）日歷

– 數字校準，精度為±0.5ppm

– 先進的防篡改檢測

? 液晶顯示屏（LCD）：8x40或4x44，帶升壓轉換器

? 直接存儲器訪問（DMA）

– 4個通道用于ADC、DAC、SPI、I2C、USART和定時器，1個通道用于內存到內存的傳輸

? 2個12位DAC（雙模式），帶輸出緩沖器

? 12位ADC，最高1Msps/28通道

– 溫度傳感器和內部參考電壓

? 存儲器

– 最多64KB的閃存，最多2KB帶ECC和讀寫窗口（RWW）的數據EEPROM

– 靈活的寫/讀保護模式

– 最多4KB的RAM

? 2個超低功耗比較器

– 1個具有固定閾值，1個為軌到軌

– 喚醒功能

? 定時器

– 三個16位定時器，帶2個通道（輸入捕獲、輸出比較、PWM），正交編碼器

– 一個16位高級控制定時器，帶3個通道，支持電機控制

– 一個8位定時器，帶7位預分頻器

– 一個窗口定時器，一個獨立看門狗定時器

– 蜂鳴器定時器，頻率為1、2或4千赫

? 通信接口

– 兩個同步串行接口（SPI）

– 快速I2C（400kHz SMBus和PMBus）

– 三個USART（ISO 7816接口+IrDA）

? 最多67個I/O，全部可映射到中斷向量

? 最多16個電容感應通道，支持觸摸鍵、接近、線性觸摸和旋轉觸摸傳感器

? 使用SWIM進行快速片上編程和非侵入式調試，使用USART的引導加載程序

? 96位唯一標識符

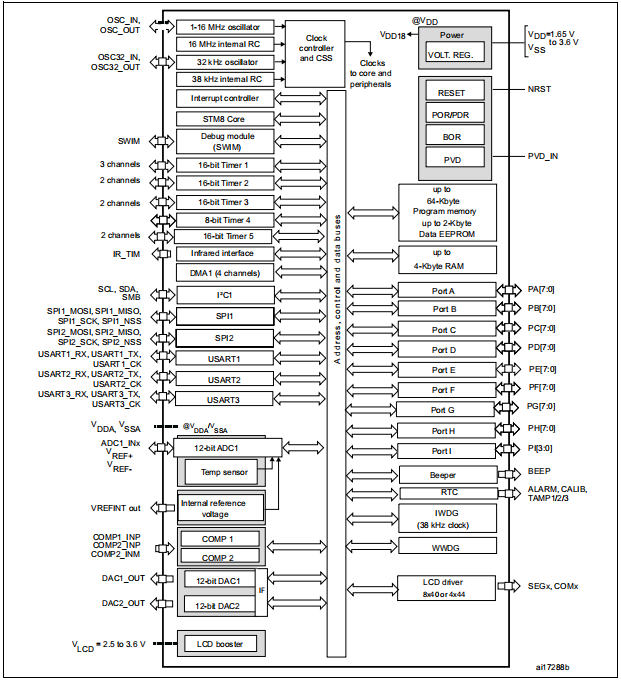

內部框圖

昂科自主研發的萬用燒錄器AP8000(一拖一在線/離線燒錄)、(一拖八在線/離線燒錄)和eMMC離線燒錄、UFS離線燒錄支持ST此系列的全部芯片型號裸片（離線）燒錄和在板燒錄。AP8000萬用燒錄器包含主機，底板，適配座三大部分。同時，AP8000作為業內唯一的通用型燒錄平臺，不僅可以支持市面上所有的可編程芯片的燒錄，同時還是IPS5800S自動燒錄機的核心燒錄平臺。

主機支持USB和NET連接，允許將多臺編程器進行組網，達到同時控制多臺編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和編程器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過編程器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大地降低了PC硬件配置成本，方便迅速地搭配工作環境。

AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括Renesas, Infineon, NXP, MPS, Silicon labs等。支持的器件類型有NAND,NOR,MCU,CPLD,FPGA,EMMC等，支持包括Intel Hex，Motorola S, Binary, POF等文件格式。
