GSV2201S是一款高性能、低功耗、USB Type-C備用模式DisplayPort 1.4到HDMI 2.0轉換器。通過集成增強型微控制器和閃存GSV2201S創建了一個具有成本效益的解決方案，提供了上市時間優勢DisplayPort接收器支持高達16.2Gbps (HBR3，雙通道)，HDMI發射器支持高達18Gbps (TMDS,6G3Lane) 。Integrated Power Delivery 3.0控制器處理Type-C CC接口，用于USB電源管理和DisplayPort模式輸入。GSV2201S的卓越架構提供了使用QFN48的經濟型小尺寸解決方案，針對Type-C集線器、Type-C加密狗、電纜應用。

GSV2201S支持所有DisplayPort SDP數據包通過HDMI輸出。HDCP1.4和HDCP 2.2/2.3在GSV2201S中實現，用于DisplayPort Rx和HDMI Tx。在TMDS模式下，HDMI TX支持色彩空間轉換、444/422-420轉換器。

特征

? 顯示端口接收器

– 符合VESA DisplayPort 1.4a標準

– 符合HDCP 2.2/2.3和HDCP 1.4

– 支持HBR3、HBR2、HBR和RBR (8.1/5.4/27/1.62 Gbps靈活的1/2通道主鏈路配置

– 可編程自適應均衡支持全鏈接培訓和無鏈接培訓支持高動態范國 (HDR)和動態/靜態元數據支持水平消隱擴展至4K@60Hz格式

– 支持前向糾錯(FEC)

– 嵌入式任意EDID與MCCS

– 支持?jǐn)U頻時鐘 (SSC)

? 高清晰度接口發射器

– 兼容HDMI 2.0和HDMI 1.4b

– 符合HDCP 2.2/2.3和HDCP 1.4

– 數據速率高達18Gbps (TMDS 6Gbps/3通道)

– 可編程電壓擺幅、開關率和預加重

– 在TMDS上支持交流鍋合支持顏色空間轉換器

– 支持HDR(HDR10/HDR10+/杜比視覺/HLG)DDC/HPD/CEC引腳上的5V公差

? 通用串行總線C型接口

– 雙USB供電3.0兼容控制器

– 4個配置通道，帶片上RP/Rd電阻雙角色電源端口 (DRP(cc)

– 快速角色交換

– USB 2.0告示牌統計

? 系統功能特點

– 嵌入式內部單片機和Flash

– 需要外部25MHz晶體

– 適用于UART/定時器/GPIO的可用引腳

– C型集線器應用中DP到HDMI的轉換

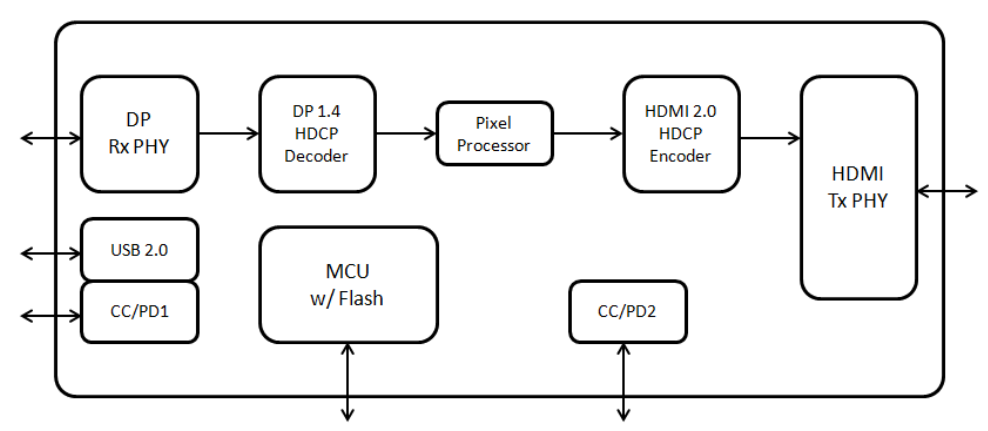

產品框圖

昂科自主研發的萬用燒錄器AP8000(一拖一在線/離線燒錄)、(一拖八在線/離線燒錄)和eMMC燒錄、UFS燒錄支持GscooLink此系列的全部芯片型號裸片（離線）燒錄和在板燒錄。AP8000萬用燒錄器包含主機，底板，適配座三大部分。同時，AP8000作為業內的通用燒錄平臺，不僅可以支持市面上所有的可編程芯片的燒錄，同時還是昂科自動化安全燒錄IPS5800S自動燒錄機的核心批量燒錄設備。

該主機同時支持USB和NET連接，能夠?qū)崿F(xiàn)多臺編程器的組網，從而同步控制多臺編程器進行燒錄操作。內置的安全保護電路能夠即時檢測到芯片放反或短路等異常情況，并立即斷電，確保芯片和編程器的安全。主機內部集成了高速FPGA，顯著提升了數據傳輸和處理速度。主機背部設有SD卡槽，用戶只需將PC軟件生成的工程文件保存至SD卡根目錄并插入卡槽，通過編程器上的按鈕即可選擇、加載和執行燒錄等指令，無需依賴PC即可操作，這不僅降低了PC硬件配置成本，還便于快速構建工作環境。

AP8000通過底板與適配板的組合設計，大大增強了主機的擴展性能，目前能夠支持所有主流半導體廠商的產品，涵蓋XTX,NVIDIA,ALTERA,LATTICE,AutoChips等品牌。其支持的器件類型包括NAND、NOR、MCU、CPLD、FPGA、EMMC等，并兼容Intel Hex、Motorola S、Binary、POF等多種文件格式。

關于基石酷聯微電子：基石酷聯微電子（GscooLink）成立于2014年，專注于高速傳輸芯片研發?；崧?lián)微電子以人才為核心競爭力作為企業發展驅動力，基石的研發團隊在大規?；旌闲酒I(lǐng)域，具有豐富的研發及量產經驗。

關于昂科技術：昂科技術（ACROVIEW）是全球領先的半導體芯片燒錄解決方案提供商，公司堅持以科技改變世界、用智能驅動未來，持續不斷的為客戶創造價值。昂科的AP8000通用燒錄器平臺及最新的IPS5800S燒錄自動化解決方案，為半導體和電子制造領域客戶提供一站式解決方案，公司已服務包括華為、比亞迪、富士康等全球領先客戶。
