SH3676010B內置高精度電壓檢測電路和延時電路進行電壓、電流以及溫度的保護 Pack的安全，延長電池的壽命；內部集成均衡開關，可保證電芯電壓的一致性；此外還擁有斷線檢測功能和低電壓禁止充電功能，提升系統安全性能。

應用場景

(1）獨立的硬件保護系統：通過內置EEPROM配置電壓、電流和溫度保護閱值及延時，同時可自定義產品ID(寄存器00H),既能靈活匹配不同電芯要求，又能實現售后維護可追溯性；

(2）電池Pack售后狀態提?。和ㄟ^UART接口讀取電芯電壓、電流、溫度及系統狀態信息，純硬件保護Pack亦能輕松獲取售后信息；

(3）智能BMS管理系統：通過UART接口讀取電芯電壓、電流、溫度及系統狀態信息，配合MCU實現智能BMS管理系統。

適用于6-10串鋰電池Pack，具有均衡功能。

特性

? 電壓保護功能

– 過充電保護（精度±15mV)

– 過放電保護（精度±15mV)

? 電流保護功能

– 放電過流1保護（精度2mV@IViSEN50mV)

– 放電過流2保護（精度±10mV@ Vocoz <100mV)

– 放電短路保護（精度±10mV@ Vsc <100mV)

– 充電過流保護（精度0.5mV@VisENs10mV)

? 溫度保護功能

– 充電高溫保護（精度±2℃)

– 充電低溫保護（精度±2℃)

– 放電高溫保護（精度±2℃)

– 放電低溫保護（精度±2℃)

– TS3溫度檢測點可配置為僅響應放電高溫保護（實現MOSFET高溫保護）

? 低電壓禁止允電功能

? 斷線保護功能

? 支持亂序上下電

? 均衡功能

– 實現電壓均衡方式

– 實現電壓均衡＋壓差均衡方式

? CTLD管腳控制放電MOSFET

? 充放電MOSFET強制開啟功能

? 放電過流自恢復功能

? 集成EEPROM

– 編程/擦除次數：≤100次

– 可配置串數、保護參數、功能選項

– 可自定義產品ID

? 13-bit E-AADC用于采集電壓/電流溫度

– 轉換周期：50ms

– 電壓呆集通道10路

– 1路電流采集通道

– 3路溫度采集通道

? 支持UART通信，帶CRC8校驗可讀取電壓、電流、溫度及狀態信息

? LDO電壓輸出

– 5.0V(5mA@ Max .)

? 集成低側N-MOS驅動

? 工作電壓范圍：8V~70V

? 工作溫度范圍：-40℃-85℃

? 工作電流

– Nomal模式功耗：40uA(Max@25℃)

– Powerdown模式功耗：3.5uA(Max.@25℃)

? 封裝形式

– TSSOP28L

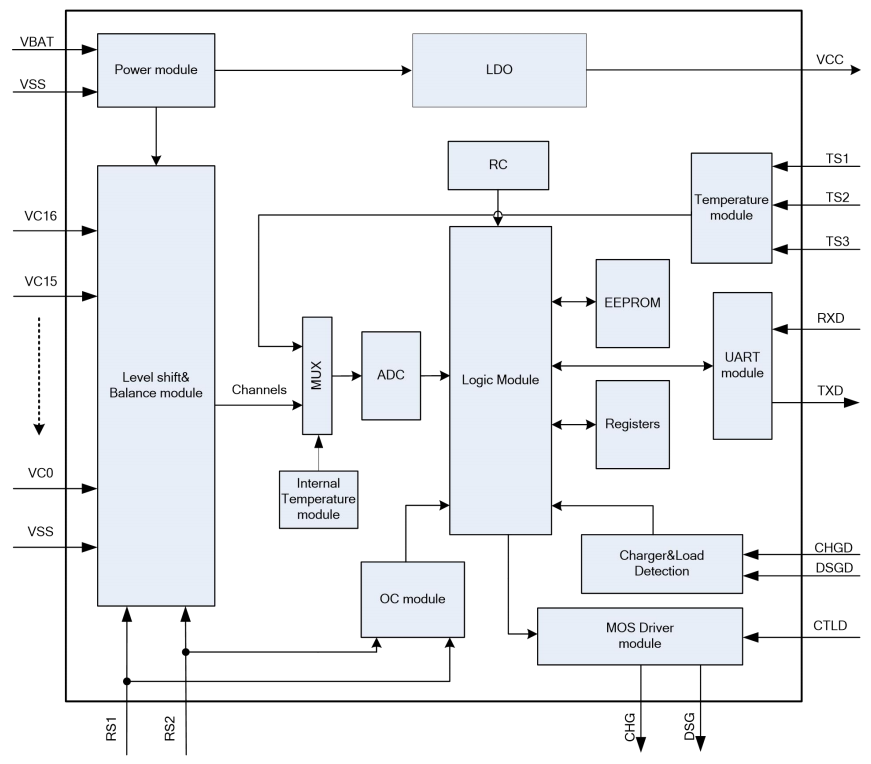

系統框圖

昂科自主研發的萬用燒錄器AP8000(一拖一在線/離線燒錄)、(一拖八在線/離線燒錄)和eMMC燒錄、UFS燒錄支持SinoWealth此系列的全部芯片型號裸片（離線）燒錄和在板燒錄。AP8000萬用燒錄器包含主機，底板，適配座三大部分。同時，AP8000作為業內的通用燒錄平臺，不僅可以支持市面上所有的可編程芯片的燒錄，同時還是昂科自動化安全燒錄IPS5800S自動燒錄機的核心批量燒錄設備。

該主機同時支持USB和NET連接，能夠實現多臺編程器的組網，從而同步控制多臺編程器進行燒錄操作。內置的安全保護電路能夠即時檢測到芯片放反或短路等異常情況，并立即斷電，確保芯片和編程器的安全。主機內部集成了高速FPGA，顯著提升了數據傳輸和處理速度。主機背部設有SD卡槽，用戶只需將PC軟件生成的工程文件保存至SD卡根目錄并插入卡槽，通過編程器上的按鈕即可選擇、加載和執行燒錄等指令，無需依賴PC即可操作，這不僅降低了PC硬件配置成本，還便于快速構建工作環境。

AP8000通過底板與適配板的組合設計，大大增強了主機的擴展性能，目前能夠支持所有主流半導體廠商的產品，涵蓋XTX,NVIDIA,ALTERA,LATTICE,AutoChips等品牌。其支持的器件類型包括NAND、NOR、MCU、CPLD、FPGA、EMMC等，并兼容Intel Hex、Motorola S、Binary、POF等多種文件格式。

關于中穎電子：中穎電子（SinoWealth）創立于1994年，自2002年起專注于自有品牌的芯片設計事業，2004年通過了ISO9001認證，并于2018年完成ISO9001。是一家專注于MCU及鋰電池管理芯片領域的芯片設計公司，是首批被中國工業及信息化部，及上海市信息化辦公室認定的，集成電路設計企業，也是上海市企業技術中心、高新技術企業、國家認定的重點集成電路設計企業。

關于昂科技術：昂科技術（ACROVIEW）是全球領先的半導體芯片燒錄解決方案提供商，公司堅持以科技改變世界、用智能驅動未來，持續不斷的為客戶創造價值。昂科的AP8000通用燒錄器平臺及最新的IPS5800S燒錄自動化解決方案，為半導體和電子制造領域客戶提供一站式解決方案，公司已服務包括華為、比亞迪、富士康等全球領先客戶。
