ZB25VQ32DS非易失性閃存設備支持標準串行外設接口(SPI)支持傳統的SPI單位串行輸入和輸出(單I/O或SIO)以及可選的兩個位(雙I/O或DIO)和四位(四I/O或QIO)串行協議。這種多寬度接口稱為SPI多I/O或MIO。

ZB25VQ32D支持標準串行外設接口（SPI）、雙/四路I/O SPI以及2塊指令周期四外設接口（QPI）：串行時鐘，芯片選擇，串行數據I/O 0（DI），I/O1（DO）、I/O2（WP#）和I/O3（保持#/RESET#）。支持高達133MHz的SPI時鐘頻率允許雙輸入/輸出的等效時鐘頻率為266MHz（133MHz x 2），四輸入/輸出為532MHz（133MHz x 4）當使用快速讀取雙/四路I/O和QPI指令時。這些傳輸速率可以優于標準傳輸速率異步8位和16位并行閃存。連續讀取模式允許高效存儲只需8個時鐘的指令開銷即可讀取24位地址，從而實現真正的XIP（在場所）操作。

保持引腳、寫入保護引腳和可編程寫入保護，具有頂部或底部陣列控制，提供進一步的控制靈活性。此外，該設備支持JEDEC標準制造商和設備ID以及SFDP寄存器、一個128位唯一序列號和三個1024字節安全寄存器。矽源特ChipSourceTek-ZB25VQ32D為具有有限空間、信號連接等的系統提供了理想的存儲解決方案，和權力。這些存儲器的靈活性和性能都優于普通的串行閃存設備。他們是非常適合將代碼隱藏到RAM、直接執行代碼（XIP）和存儲可編程數據。

特征

? 電源電壓

– 單個2.3V-3.6V電源

? 32M位串行閃存

– 32M位/4M字節/16,384頁

– 每可編程頁256字節

– 統一的4K字節扇區，32K/64K字節塊

? 新的SpiFlash存儲器系列

– 標準SPI：CLK，CS#，DI，DO，WP#，HOLD#/RESET#

– 雙SPI：CLK，CS#，DI，DO，WP#，HOLD#/RESET#

– 四SPI：CLK，CS#，IO0，IO1，IO2，IO3

– QPI：CLK，CS#，IO0，IO1，IO2，IO3

– SPI/QPI DTR（雙倍傳輸速率）讀取

– 軟件和硬件復位

– 自動遞增讀取功能

? 溫度范圍

– 工業級（-40°C至85°C）

– 工業級（-40°C至105°C）

? 低功耗

– 典型待機電流1μA，HFM=0

– 典型待機電流15μA，HFM=1

– 典型斷電電流1μA

? 高效的“連續讀取”和QPI模式

– 8/16/32/64字節包裝的連續讀取

– 僅需8個時鐘即可尋址內存

– 四路外設接口（QPI）減少了指令開銷

? 具有4KB扇區的靈活架構

– 扇區擦除（4K字節）

– 塊擦除（32K/64K字節）

– 頁面編程高達256字節

– 超過100,000次擦除/編程循環

– 數據保留時間超過20年

? 高級安全功能

– 軟件和硬件寫保護

– 電源鎖定和OTP保護

– 頂部/底部，互補陣列保護

– 每個設備具有128位唯一ID

– 串行閃存可發現參數（SFDP）寄存器

– 帶有OTP鎖的3X1024字節安全寄存器

– 易失性和非易失性狀態寄存器位

? 高性能編程/擦除速度

– 頁面編程時間：典型值為500微秒

– 扇區擦除時間：典型值為45毫秒

– 塊擦除時間：典型值為250毫秒

– 芯片擦除時間：典型值為12秒

? 封裝選項

– SOP8 - 1508mil/2088mil

– DFN8（230.55mm）

– DFN8（430.55mm）

– TFBGA24

– 所有無鉛封裝均符合RoHS標準

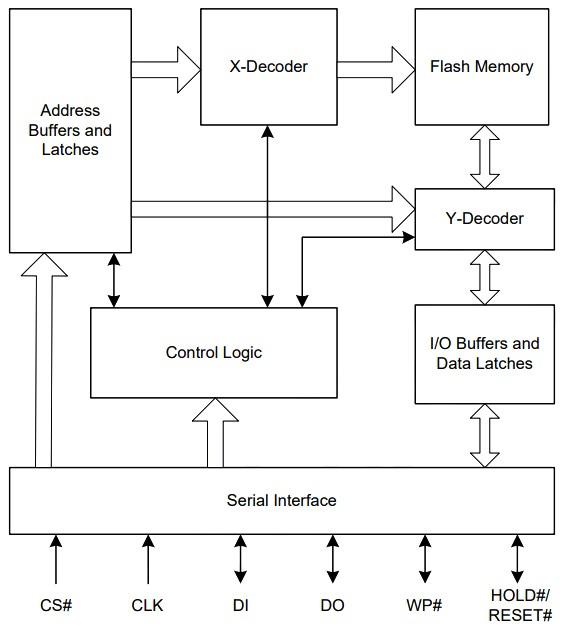

內部框圖

昂科技術自主研發的AP8000萬用燒錄器，支持包括一拖一及一拖八配置的在線/離線版本，以及針對eMMC和UFS的專用燒錄方案，全面覆蓋了Zbit該系列所有芯片型號的裸片（離線）與在板燒錄需求。AP8000由主機、底板及適配座三大核心組件構成。AP8000作為業內的通用燒錄平臺，不僅能夠兼容市場上所有類型的可編程芯片進行燒錄，還是批量燒錄昂科自動化IPS5800S的核心燒錄平臺，負責高效執行大規模燒錄任務。

該主機同時支持USB和NET連接，能夠?qū)崿F(xiàn)多臺編程器的組網，從而同步控制多臺編程器進行燒錄操作。內置的安全保護電路能夠即時檢測到芯片放反或短路等異常情況，并立即斷電，確保芯片和編程器的安全。主機內部集成了高速FPGA，顯著提升了數據傳輸和處理速度。主機背部設有SD卡槽，用戶只需將PC軟件生成的工程文件保存至SD卡根目錄并插入卡槽，通過編程器上的按鈕即可選擇、加載和執行燒錄等指令，無需依賴PC即可操作，這不僅降低了PC硬件配置成本，還便于快速構建工作環境。

AP8000通過底板與適配板的組合設計，大大增強了主機的擴展性能，目前能夠支持所有主流半導體廠商的產品，涵蓋MPS,Microchip,TOSHIBA,SILICON LABS,HDSC等品牌。其支持的器件類型包括NAND、NOR、MCU、CPLD、FPGA、EMMC等，并兼容Intel Hex、Motorola S、Binary、POF等多種文件格式。

關于恒爍半導體：恒爍半導體（Zbit）成立于2015年，是一家主營業務為存儲芯片和MCU芯片研發、設計及銷售的集成電路企業。恒爍半導體現有主營產品包括NOR Flash存儲芯片和基于Arm? Cortex?-M0+內核架構的通用32位MCU芯片。同時，公司還在致力于開發基于NOR閃存技術的存算一體終端推理AI芯片，并提供邊緣計算的完整解決方案。

關于昂科技術：昂科技術（ACROVIEW）是全球領先的半導體芯片燒錄解決方案提供商，公司堅持以科技改變世界、用智能驅動未來，持續不斷的為客戶創造價值。昂科的AP8000通用燒錄器平臺及最新的IPS5800S燒錄自動化解決方案，為半導體和電子制造領域客戶提供一站式解決方案，公司已服務包括華為、比亞迪、富士康等全球領先客戶。
