Z20K148M為智芯自主研發的基于Cortex-M4F內核的微控制器，該產品通過AEC-Q100測試，并已經取得ISO26262 ASIL-B產品認證，主頻高達160MHz，帶有FPU/DSP，能夠高效率處理復雜的浮點運算，內置2MB P-FLASH與128KB Data FLASH， SRAM高達256KB, 支持2x8ch的MCPWM電機控制和最高達2x20ch的ADC采樣，支持TDG外設靈活觸發ADC采樣點，同時還具有AES128及TRNG硬件模塊，支持信息安全。

特征

? 操作特性

– 電壓范圍：2.97V至5.5V電源，具有全功能閃存編程/擦除/讀取操作

– 環境工作溫度范圍：-40°C至125°C

? ARM?Cortex?-M4F內核，帶FPU的32位CPU

– 頻率高達160MHz

– 高達4KB的I/O緩存

– 可配置嵌套矢量中斷控制器（NVIC）

? 時鐘接口

– 8~40 MHz外部振蕩器

– 外部時鐘模式下高達50MHz直流外部方形輸入時鐘

– 高達64MHz內部RC振蕩器

– 32.768KHz外部振蕩器

– 32KHz低功率內部RC振蕩器

– 32KHz實時計數器外部時鐘（RTC_CLKIN）

– 高達160MHz PLL輸出的高頻VCO

? 電源管理

– 低功耗Arm Cortex-M4F內核，能效卓越

– 具有多種電源模式的電源管理單元（PMU）：RUN、WAIT、STOP、Standby

– 特定外圍設備支持時鐘門控和低功耗操作

? 內存和內存接口

– 帶ECC的高達2 MB代碼閃存

– 高達128 KB的帶ECC的數據閃存

– 帶ECC的高達32 KB的用戶IFR

– 帶ECC的高達256 KB的SRAM

– 帶可編程生成器多項式的16位或32位CRC

? 混合信號模擬

– 兩個12位模數轉換器（ADC），每個最多20通道模擬輸入

– 一個模擬比較器（CMP，最多13個通道），帶內部8位數模轉換器（DAC）

? 調試功能

– 高達20 MHz SWD_CLK

– 支持IEEE1149.1聯合測試接入組（JTAG）

? 人機界面

– 多達125個具有中斷功能的GPIO引腳

– 不可屏蔽中斷（NMI）

? 通信接口

– 最多六個通用異步收發器（UART/LIN）模塊，支持DMA和低功耗

– 最多四個串行外圍接口（SPI）模塊，支持DMA和低功耗

– 最多兩個支持DMA的內部集成電路（I2C）模塊

– 最多8個CAN模塊（支持可選CAN-FD），最多128個消息緩沖器

– 最多兩個I2S模塊，具有可配置數量的立體聲通道（最多4個通道）

? 安全和安保

– 128位唯一標識（ID）號

– 閃存和SRAM存儲器上的糾錯碼

– CPU內存保護單元

– 循環冗余校驗（CRC）模塊

– 內部看門狗（WDOG）

– 外部看門狗定時器（EWDT）模塊

– 支持AES128

– 支持TRNG

– ECC注入和報告單元（EIRU）

– 系統錯誤報告單元（SERU）

– 時鐘監控單元（CMU）

– 系統MPU（SMPU）

? 定時和控制

– 多達四個獨立的16位定時器（TIM）模塊，每個模塊最多可提供8個標準通道（IC/OC/PWM）

– 最多兩個獨立的16位PWM定時器（MCPWM）模塊，提供最多8個標準通道和4個故障輸入

– 一個4通道32位系統定時器（STIM）

– 最多兩個帶靈活觸發系統的觸發延遲發生器（TDG）

– 32位實時計數器（RTC）

? 包裝

– 64引腳LQFP、100引腳LQFP和144引腳LQFP，最多125個GPIO引腳

? DMA和DMAMUX

– 使用DMAMUX的16通道DMA，最多96個請求源

應用

? 適用于車身控制

? 空調控制

? 照明控制

? 電子換擋器

? 安全帶預緊

? 新能源類的各種應用

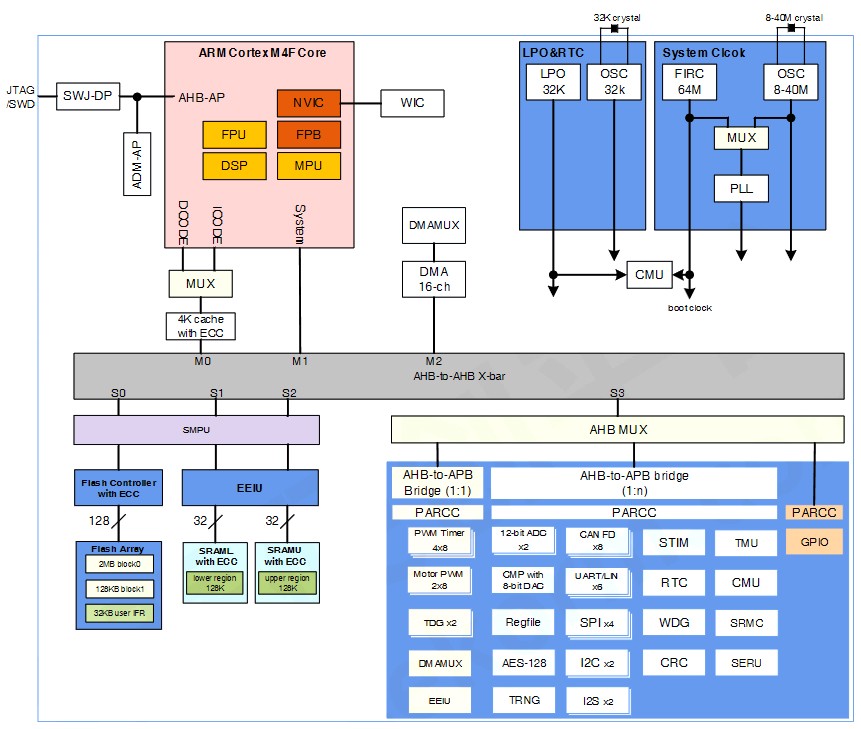

內部框圖

昂科技術自主研發的AP8000萬用燒錄器，支持包括一拖一及一拖八配置的在線/離線版本，以及針對eMMC和UFS的專用燒錄方案，全面覆蓋了ZhiXin該系列所有芯片型號的裸片（離線）與在板燒錄需求。AP8000由主機、底板及適配座三大核心組件構成。AP8000作為業內的通用燒錄平臺，不僅能夠兼容市場上所有類型的可編程芯片進行燒錄，還是批量燒錄昂科自動化IPS5800S的核心燒錄平臺，負責高效執行大規模燒錄任務。

該主機同時支持USB和NET連接，能夠?qū)崿F(xiàn)多臺編程器的組網，從而同步控制多臺編程器進行燒錄操作。內置的安全保護電路能夠即時檢測到芯片放反或短路等異常情況，并立即斷電，確保芯片和編程器的安全。主機內部集成了高速FPGA，顯著提升了數據傳輸和處理速度。主機背部設有SD卡槽，用戶只需將PC軟件生成的工程文件保存至SD卡根目錄并插入卡槽，通過編程器上的按鈕即可選擇、加載和執行燒錄等指令，無需依賴PC即可操作，這不僅降低了PC硬件配置成本，還便于快速構建工作環境。

AP8000通過底板與適配板的組合設計，大大增強了主機的擴展性能，目前能夠支持所有主流半導體廠商的產品，涵蓋MPS,Microchip,TOSHIBA,SILICON LABS,HDSC等品牌。其支持的器件類型包括NAND、NOR、MCU、CPLD、FPGA、EMMC等，并兼容Intel Hex、Motorola S、Binary、POF等多種文件格式。

關于智芯半導體：智芯半導體（ZhiXin）成立于2019年8月，擁有完整的汽車MCU產品定義、芯片研發、測試、生產、軟件及方案開發、市場營銷20年實踐經驗，致力于為實現車規芯片國產化做出貢獻。智芯半導體可為客戶提供高可靠性的汽車電子芯片，其產品廣泛用于包括汽車車身電子控制、新能源汽車控制、動力系統、汽車自動駕駛監控芯片等，也可用于高可靠性工業應用（電梯控制、機器人、工業電機控制等）。

關于昂科技術：昂科技術（ACROVIEW）是全球領先的半導體芯片燒錄解決方案提供商，公司堅持以科技改變世界、用智能驅動未來，持續不斷的為客戶創造價值。昂科的AP8000通用燒錄器平臺及最新的IPS5800S燒錄自動化解決方案，為半導體和電子制造領域客戶提供一站式解決方案，公司已服務包括華為、比亞迪、富士康等全球領先客戶。
