MPQ8880AGVE是一款具有PMBus控制接口的高頻同步整流降壓變換器。它可以在寬輸入電壓(VIN)電源范圍內實現高達4.5A的連續輸出電流(IOUT)，同時具有出色的負載和線性調整率。

MPQ8880AGVE的輸出電壓(VOUT)可通過PMBus串行接口進行動態控制。在內部反饋分壓器模式下，VOUT可在0.6V至24V范圍內進行設置；在外部反饋分壓器模式下，VOUT最大可設置為48V。電壓斜率、開關頻率(fSW)和節能模式也可以通過PMBus接口進行選擇。

MPQ8880AGVE提供電流模式以實現快速瞬態響應并使環路更易穩定。其全面的保護功能包括了欠壓鎖定(UVLO)保護、過壓保護(OVP)、過流保護(OCP)和過溫關斷保護。

MPQ8880AGVE支持多次可編程(MTP)存儲器以提供靈活的配置。 該器件支持最多并聯四相運行，以適用于具有更高IOUT的應用。其集成的內部上/下管功率MOSFET（分別為 HS-FET和LS-FET）無需外部肖特基二極管即可提供高效率。

MPQ8880AGVE通過內部反饋分壓器和補償提供了一種非常緊湊的解決方案，它最大限度地減少了所需的現有標準外部元器件，并采用QFN-20(4x5mm)封裝。

產品特性和優勢

? 4V至60V寬輸入電壓(VIN)范圍

? 0.6V至48V寬輸出電壓(VOUT)范圍

? 4.5A輸出電流(IOUT)

? 支持最多并聯4相運行

? 支持PD3.1 EPR 240W和AVS

? 150kHz至2.2MHz可配置恒定開關頻率(fSW)，具有外部時鐘同步功能

? 內部60mΩ/43mΩ低導通電阻(RDS(ON))MOSFET

? 97.5%峰值效率

? 用于實現低EMI的頻率擴展(FSS)功能

? 電源正常(PG)指示和故障指示

? 輸出過壓保護(OVP)、欠壓保護(UVP)、過流保護(OCP)和過溫保護(OTP)

? 低壓差模式

? VIN、VOUT、IOUT和故障遙測回讀

? 通過多次可編程(MTP)存儲器可配置以下參數：

? VOUT

? fSW

? 補償網絡

? 輸出OCP、OVP和UVP閾值

? 輸入OVP和UVP閾值

? 脈寬調制(PWM)/高級異步調制(AAM)模式

? 提供循環冗余校驗(CRC)保護以實現MTP完整性

? 采用QFN-20 (4x5mm)封裝

? 符合AEC-Q100等級1認證

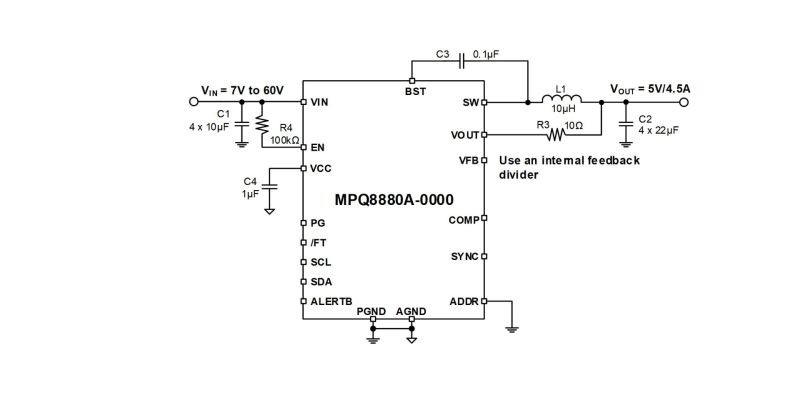

應用框圖

昂科技術自主研發的AP8000萬用燒錄器，支持包括一拖一及一拖八配置的在線/離線版本，以及針對eMMC和UFS的專用燒錄方案，全面覆蓋了MPS該系列所有芯片型號的裸片（離線）與在板燒錄需求。AP8000由主機、底板及適配座三大核心組件構成。AP8000作為業內的通用燒錄平臺，不僅能夠兼容市場上所有類型的可編程芯片進行燒錄，還是安全燒錄昂科自動化批量燒錄設備IPS5800S的核心燒錄平臺，負責高效執行大規模燒錄任務。

該主機同時支持USB和NET連接，能夠?qū)崿F(xiàn)多臺編程器的組網，從而同步控制多臺編程器進行燒錄操作。內置的安全保護電路能夠即時檢測到芯片放反或短路等異常情況，并立即斷電，確保芯片和編程器的安全。主機內部集成了高速FPGA，顯著提升了數據傳輸和處理速度。主機背部設有SD卡槽，用戶只需將PC軟件生成的工程文件保存至SD卡根目錄并插入卡槽，通過編程器上的按鈕即可選擇、加載和執行燒錄等指令，無需依賴PC即可操作，這不僅降低了PC硬件配置成本，還便于快速構建工作環境。

AP8000通過底板與適配板的組合設計，大大增強了主機的擴展性能，目前能夠支持所有主流半導體廠商的產品，涵蓋GigaDevice, joulwatt, MindMotion, HISILICON, CHIPSEA等品牌。其支持的器件類型包括NAND、NOR、MCU、CPLD、FPGA、EMMC等，并兼容Intel Hex、Motorola S、Binary、POF等多種文件格式。

關于芯源半導體：芯源半導體（MPS）是一家全球知名的高性能模擬半導體公司，總部位于美國加州圣荷塞，公司創建于1997年，擁有自主創新工藝技術，專注于新設計和定義高性能電源管理方案的模擬和混合信號半導體公司，目前自主研發電源管理產品已超過4000種，廣泛應用于工業、通信基礎設施、云計算、汽車以及消費類電子等領域。

關于昂科技術：昂科技術（ACROVIEW）是全球領先的半導體芯片燒錄解決方案提供商，公司堅持以科技改變世界、用智能驅動未來，持續不斷的為客戶創造價值。昂科的AP8000通用燒錄器平臺及最新的IPS5800S燒錄自動化解決方案，為半導體和電子制造領域客戶提供一站式解決方案，公司已服務包括華為、比亞迪、富士康等全球領先客戶。
