SC92F8372M20是一顆增強型的超高速1T 8051內核工業級集成觸控按鍵功能的Flash微控制器，指令系統完全兼容傳統8051產品系列。

SC92F8372M20內建一個16通道的可低功耗雙模電容觸控電路，觸控電路可選擇在STOP Mode下運行。SC92F8372M20集成有8Kbytes Flash ROM、384bytes SRAM、128bytes EEPROM、最多18個GP I/O、7個IO可外部中斷、3個16位定時器、4路共周期，占空比可調的PWM、內部1%高精度高頻12/6/2MHz振蕩器和4%精度低頻128K振蕩器、一個UART/SPI/IIC三選一通信口SSI等資源。為提高可靠性及簡化客戶電路，SC92F8372M20內部也集成有4級可選電壓LVR等高可靠電路。SC92F8372M20具有非常優異的抗干擾性能和性能極好的觸控按鍵性能，非常適合應用于各種使用場合的觸控按鍵和主控控制，如大小智能家電和智能家居、物聯網、無線通訊、游戲機等工業控制和消費應用領域。

主要功能

工作電壓：2.4V~5.5V

工作溫度：-40~85℃

封裝：SOP20/TSSOP20

內核: 1T 8051

Flash ROM：8Kbytes Flash ROM(MOVC禁止尋址0000H~00FFH)可重復寫入1萬次

IAP：可code option成0K、0.5K、1K或8K

EEPROM：128bytes，無需擦除，10萬次寫入，10年以上保存壽命

SRAM：內部256bytes+外部128bytes

系統時鐘(fSYS)：

? 內建高頻24MHz振蕩器(fHRC)

– 作為系統時鐘源時，fSYS可通過編程器選擇設定為12/6/2MHz

– 頻率誤差：跨越(2.9V~5.5V)及(-20~85℃) 應用環境，不超過±1%

內建低頻128kHz LRC振蕩器：

? 可作為Base Timer時鐘源，可喚醒STOP

? 可作為WD 的時鐘源

? 頻率誤差：跨越(4.0V~5.5V)及(-20~85℃)應用環境，頻率誤差不超過±4%

低電壓復位(LVR)：

? 復位電壓有4級可選：分別是：4.3V、3.7V、2.9V、2.3V

? 缺省值為用戶燒寫Code Option所選值Flash燒寫和仿真：

? 2線JTAG燒寫和仿真接口

中斷（INT）：

? Timer0，Timer1，Timer2，INT0，INT2，PWM，SSI，Base Timer，TK共9個中斷源

? 外部中斷有2個中斷向量，共7個中斷口，全部可設上升沿、下降沿、雙沿中斷

? 兩級中斷優先級可設

數字外圍：

? 最大18個雙向可獨立控制的I/O口，可獨立設定上拉電阻

? P0、P2口源驅動能力分四級控制

? 全部IO具有大灌電流驅動能力(50mA)

? 11位 WDT，可選時鐘分頻比

? 3個標準80C51定時器Timer0、Timer1和Timer2

? 4路共周期，占空比可調的PWM

? 1個UART/SPI/IIC三選一通信口SSI

模擬外圍：

? 16通道可低功耗雙模觸控電路，可配置為高靈敏度模式或高可靠模式：

– 高靈敏度模式可適應隔空按鍵觸控、接近感應等對靈敏度要求較高的觸控應用

– 高可靠模式具有很強的抗干擾性，可通過10V動態CS測試

– 可實現 16 路觸控按鍵及衍生功能

– 高靈活度開發軟件庫支持，低開發難度

– 自動化調試軟件支持，智能化開發

– 低功耗觸控模式，單觸控按鍵喚醒時芯片整體功耗可低至11uA

省電模式：

? IDLE Mode，可由任何中斷喚醒

? STOP Mode，由 INT0、INT2、BaseTimer和TK喚醒

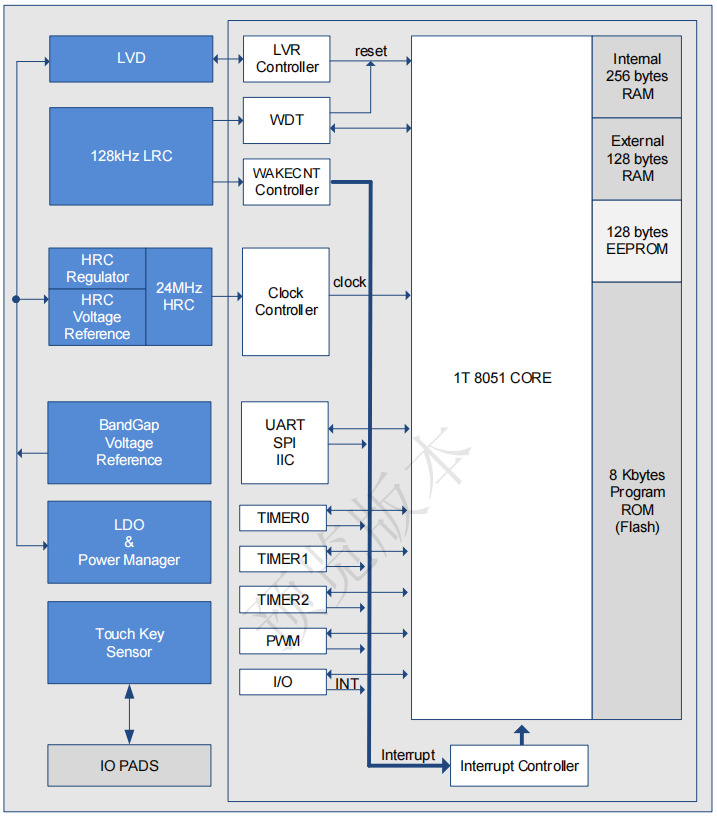

內部方框圖

昂科技術自主研發的AP8000萬用燒錄器，是一款功能強大的燒錄解決方案，支持一拖一及一拖八配置的在線和離線版本，同時提供針對eMMC和UFS的專用燒錄方案，全面滿足SinOne系列所有芯片型號的裸片（離線）及在板燒錄需求。AP8000由主機、底板和適配座三大核心組件構成，作為行業領先的通用燒錄平臺，它不僅能夠兼容市場上各類可編程芯片的燒錄需求，還是昂科母片燒錄IPS5800S的核心燒錄平臺，高效支撐大規模燒錄任務的執行。

該主機同時支持USB和NET連接，能夠實現多臺編程器的組網，從而同步控制多臺編程器進行燒錄操作。內置的安全保護電路能夠即時檢測到芯片放反或短路等異常情況，并立即斷電，確保芯片和編程器的安全。主機內部集成了高速FPGA，顯著提升了數據傳輸和處理速度。主機背部設有SD卡槽，用戶只需將PC軟件生成的工程文件保存至SD卡根目錄并插入卡槽，通過編程器上的按鈕即可選擇、加載和執行燒錄等指令，無需依賴PC即可操作，這不僅降低了PC硬件配置成本，還便于快速構建工作環境。

AP8000通過底板與適配板的組合設計，大大增強了主機的擴展性能，目前能夠支持所有主流半導體廠商的產品，涵蓋ALTERA, GOWIN, ALOGIC, NVIDIA, analogix等品牌。其支持的器件類型包括NAND, NOR, MCU, CPLD, FPGA, EMMC等，并兼容Intel Hex, Motorola S, Binary, POF等多種文件格式。

關于賽元微電子：賽元微電子（SinOne）成立于2011年，是一家基于市場需求，為電子產品開發者提供創新且有競爭力MCU平臺的集成電路供應商，公司以核心技術、先進的設計能力及數字模擬整合技術能力為客戶提供高抗干擾、高可靠性的8位和32位微控制器（MCU）產品，公司產品全部擁有自主知識產權并在技術上處于領先地位。

關于昂科技術：昂科技術（ACROVIEW）是全球領先的半導體芯片燒錄解決方案提供商，公司堅持以科技改變世界、用智能驅動未來，持續不斷的為客戶創造價值。昂科的AP8000通用燒錄器平臺及最新的IPS5800S燒錄自動化解決方案，為半導體和電子制造領域客戶提供一站式解決方案，公司已服務包括華為、比亞迪、富士康等全球領先客戶。
