STM32L496ZGT是基于高性能Arm?Cortex?-M4 32位RISC內核的超低功耗微控制器，其工作頻率最高可達80MHz。Cortex-M4內核配備了一個單精度浮點運算單元（FPU），支持所有Arm?單精度數據處理指令和數據類型。此外，它還實現了一套完整的數字信號處理（DSP）指令集和一個內存保護單元（MPU），從而增強了應用安全性。

STM32L496ZGT器件內置了高速存儲器（最高可達1Mbyte的Flash存儲器和320Kbyte的SRAM）、一個靈活的外部存儲器控制器（FSMC，適用于100引腳及以上的器件的靜態存儲器）、一個四線SPI Flash存儲器接口（所有封裝的器件均可用）以及一系列增強的I/O端口和外設，這些外設連接到兩個APB總線、兩個AHB總線和一個32位多AHB總線矩陣上。

STM32L496ZGT器件為嵌入式Flash存儲器和SRAM提供了多種保護機制：讀出保護、寫入保護、專有代碼讀出保護和防火墻。

這些器件提供了最多三個快速12位模數轉換器（ADC，采樣率為5Msps）、兩個比較器、兩個運算放大器、兩個數模轉換器（DAC）通道、一個內部電壓參考緩沖器、一個低功耗實時時鐘（RTC）、兩個通用32位定時器、兩個專用于電機控制的16位PWM定時器、七個通用16位定時器和兩個16位低功耗定時器。這些器件還支持四個用于外部Σ-Δ調制器的數字濾波器（DFSDM）。

此外，還提供最多24個電容感應通道。這些器件還內置了一個8x40或4x44的集成液晶顯示屏（LCD）驅動器，并配備了內部升壓轉換器。

它們還具有標準和先進的通信接口，具體包括四個I2C接口、三個SPI接口、三個USART接口、兩個UART接口和一個低功耗UART接口、兩個SAI接口、一個SDMMC接口、兩個CAN接口、一個USB OTG全速接口、一個SWPMI（單線協議主接口）、一個攝像頭接口和一個DMA2D控制器。

STM32L496ZGT微控制器在使用內部低壓差線性穩壓器（LDO）時，可在-40至+85°C（+105°C結溫）、-40至+125°C（+130°C結溫）的溫度范圍內，從1.71至3.6V的VDD電源供電運行；而在使用外部開關模式電源（SMPS）時，則可從1.05至1.32V的VDD12電源供電。一套全面的省電模式使得低功耗應用的設計成為可能。

它還支持一些獨立的電源供電：為模數轉換器（ADC）、數模轉換器（DAC）、運算放大器（OPAMP）和比較器等提供模擬獨立供電輸入，為USB提供專用的3.3V供電輸入，并且最多可為14個輸入/輸出（I/O）提供低至1.08V的獨立供電。VBAT輸入可用于為實時時鐘（RTC）和備份寄存器提供備份電源。當連接到外部SMPS時，可使用專用的VDD12電源供電來旁路內部LDO穩壓器。

STM32L496ZGT提供從64引腳到169引腳的七種封裝。

特征

? 超低功耗與FlexPowerControl技術

– 電源供應范圍：1.71V至3.6V

– 工作溫度范圍：-40°C至85/125°C

– VBAT模式下功耗為320nA：為RTC和32個32位備份寄存器供電

– 關機模式（Shutdown mode）功耗為25nA（5個喚醒引腳）

– 待機模式（Standby mode）功耗為108nA（5個喚醒引腳）

– 含RTC的待機模式功耗為426nA

– Stop 2模式功耗為2.57μA，含RTC的Stop 2模式功耗為2.86μA

– 運行模式（LDO模式）功耗為91μA/MHz

– 運行模式（3.3V SMPS模式）功耗為37μA/MHz

– 批量采集模式（Batch Acquisition Mode, BAM）

– 從Stop模式喚醒時間為5μs

– 除關機模式外，所有模式均支持欠壓復位（Brown Out Reset, BOR）

– 互連矩陣

? 核心：搭載浮點運算單元（FPU）的Arm? 32位Cortex?-M4 CPU，配備自適應實時加速器（ART Accelerator?），可實現從閃存0等待周期執行，頻率高達80 MHz，包含內存保護單元（MPU），提供100 DMIPS和DSP指令

? 性能基準

– Drystone 2.1基準測試：1.25DMIPS/MHz

– Coremark?基準測試：273.55（80MHz時，3.42 Coremark/MHz）

? 能效基準

– ULPMark?CP得分：279

– ULPMark?PP得分：80.2

? 16個定時器：包括2個16位高級電機控制定時器、2個32位和5個16位通用定時器、2個16位基本定時器、2個低功耗16位定時器（可在Stop模式下使用）、2個看門狗定時器、SysTick定時器以及帶硬件日歷、鬧鐘和校準功能的RTC

? 最多136個快速I/O端口，其中大多數支持5V容限，最多14個I/O端口可獨立供電至1.08V

? 專用Chrom-ART加速器，用于增強圖形內容創建（DMA2D）

? 8至14位攝像頭接口，最高可達32MHz（黑白）或10MHz（彩色）

? 加密硬件加速器：HASH（SHA-256）

? 存儲器

– 最高1 MB閃存，2個讀寫并行銀行，專有代碼讀出保護

– 320KB SRAM，包括64 KB帶硬件奇偶校驗的SRAM

– 外部存儲器接口，支持SRAM、PSRAM、NOR和NAND靜態存儲器

– 雙閃存Quad SPI存儲器接口

? 時鐘源

– 4至48MHz晶體振蕩器

– 32kHz RTC晶體振蕩器（LSE）

– 內部16MHz出廠校準RC（±1%）

– 內部低功耗32kHz RC（±5%）

– 內部多速振蕩器，頻率范圍為100kHz至48MHz，通過LSE自動校準（精度優于±0.25%）

– 內部48 MHz時鐘，具備時鐘恢復功能

– 3個PLL（鎖相環）分別用于系統時鐘、USB、音頻和ADC

? LCD顯示屏，分辨率為8×40或4×44，配備升壓轉換器

? 最多24個電容感應通道：支持觸摸按鍵、線性觸摸傳感器和旋轉觸摸傳感器

? 4個數字濾波器，用于Σ-Δ調制器

? 豐富的模擬外設（獨立供電）

– 3個12位ADC，采樣速率達5 Msps，通過硬件過采樣可達16位，功耗為200μA/Msps

– 2個12位DAC輸出通道，具備低功耗采樣保持功能

– 2個運算放大器，內置可編程增益放大器（PGA）

– 2個超低功耗比較器

? 20個通信接口

– USB OTG 2.0全速接口，支持LPM（低功耗模式）和BCD（電池充電檢測）

– 2個SAI（串行音頻接口）

– 4個I2C FM+（速率1 Mbit/s），支持SMBus/PMBus

– 5個U(S)ART（支持ISO 7816、LIN、IrDA、調制解調器）

– 1個LPUART（低功耗UART）

– 3個SPI接口（與Quad SPI結合使用時為4個SPI）

– 2個CAN接口（2.0B Active）和SDMMC接口

– SWPMI單線協議主接口

– IRTIM（紅外接口）

? 14通道DMA控制器

? 真隨機數生成器

? CRC計算單元，具備96位唯一ID

? 開發支持：串行線調試（SWD）、JTAG、嵌入式跟蹤宏單元?

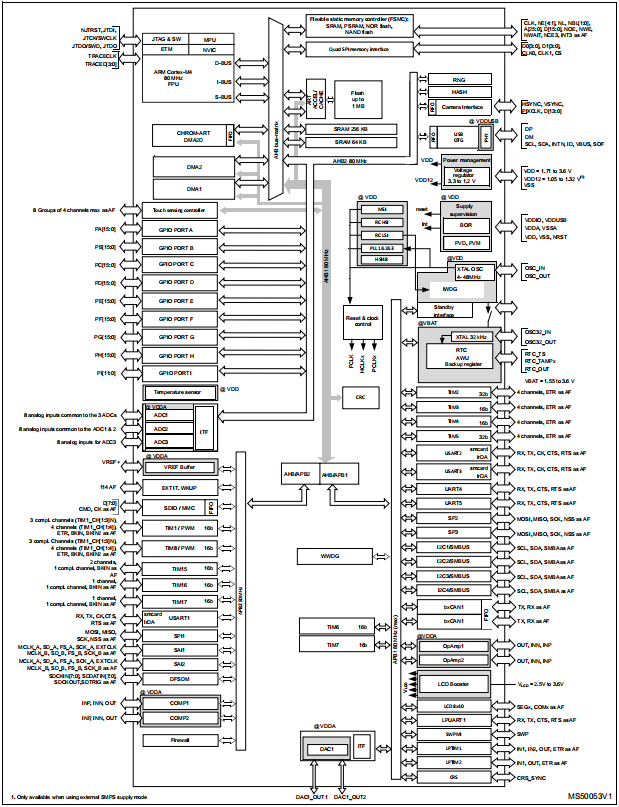

內部框圖
