MSPM0C1103微控制器屬于MSP高度集成的超低功耗32位MCU系列，該MCU系列基于增強型Arm Cortex-M0+內核平臺，工作頻率最高可達24MHz。這些低成本MCU提供高性能模擬外設集成，支持-40°C至125°C的工作溫度范圍，并在1.62V至3.6V的電源電壓下運行。

MSPM0C1103提供高達16KB的嵌入式閃存程序存儲器和1KB的SRAM。這些MCU包含精度為-2%至+1.2%的高速片上振蕩器，無需外部晶體。其他特性包括單通道DMA、CRC-16 加速器和各種高性能模擬外設（例如一個以VDD作為電壓基準的12位1.5Msps ADC和片上溫度傳感器）。這些器件還提供智能數字外設，例如一個16位高級計時器、兩個16位通用計時器、一個窗口化看門狗計時器和各種通信外設（包括一個UART、一個SPI和一個I2C）。這些通信外設為L(zhǎng)IN、IrDA、DALI、Manchester、Smart Card、SMBus和PMBus提供協議支持。

昂科是德州儀器（TI）官方推薦的第三方燒錄合作伙伴，昂科的AP8000可燒錄德州儀器全系列的芯片。特別是C2000系列，AP8000專門針對C2000系列的燒錄要求進行了特別設計，在燒錄穩定性和芯片ESD保護方面進行了增強，是C2000系列DSP的最佳量產化燒錄設備。

特性

? 內核

– Arm?32位Cortex?-M0+CPU，頻率高達24MHz

? 工作特性

– 工作溫度范圍：-40°C至125°C

– 寬電源電壓范圍：1.62V至3.6V

? 存儲器

– 高達16KB的閃存

– 1KB SRAM

? 高性能模擬外設

– 一個模數轉換器(ADC)，總共具有多達10個外部通道，速率為 1.7Msps(10位)或1.5Msps(12位)，將VDD作為電壓基準

– 可配置的1.4V或2.5V內部ADC電壓基準(VREF)

– 集成溫度傳感器

– 集成電源監測器

? 經優化的低功耗模式

– 運行：87μA/MHz

– 停止：4MHz時為609μA，32kHz時為311μA

– 待機：5μA(SRAM處于保持模式)

– 關斷：200nA

? 智能數字外設

– ADC專用單通道DMA控制器

– 三個計時器，支持多達14個PWM通道

? 一個16位高級計時器，具有死區支持和多達8個PWM通道

? 一個16位通用計時器，具有4個捕捉/比較塊

? 一個16位通用計時器，具有2個捕捉/比較塊

– 窗口化看門狗計時器

– BEEPER可生成1kHz、2kHz、4kHz或8kHz方波以驅動外部蜂鳴器

? 增強型通信接口

– 一個UART接口，支持LIN、IrDA、DALI、Smart Card、Manchester 以及待機模式下的低功耗運行

– 一個I2C接口，支持FM+(1Mbps)、SMBus、PMBus和從停止模式喚醒

– 一個SPI，支持高達12Mbps的速度

? 時鐘系統

– 精度為-2%至+1.2%的內部24MHz振蕩器(SYSOSC)

– 內部32kHz低頻振蕩器(LFOSC)

? 數據完整性

– 循環冗余校驗器(CRC-16)

? 靈活的I/O功能

– 多達18個GPIO

– 兩個5V容限開漏IO

? 開發支持

– 2引腳串行線調試(SWD)

? 封裝選項

– 20引腳TSSOP(PW)

– 20引腳VSSOP(DGS)

– 20引腳WQFN(RUK)

– 16引腳SOT(DYY)

– 8引腳SOT(DDF)

– 8引腳WSON(DSG)

應用

? 電池充電和管理

? 電源和電力輸送

? 個人電子產品

? 樓宇安防與防火安全

? 聯網外設和打印機

? 電網基礎設施

? 智能抄表

? 通信模塊

? 醫療和保健

? 照明

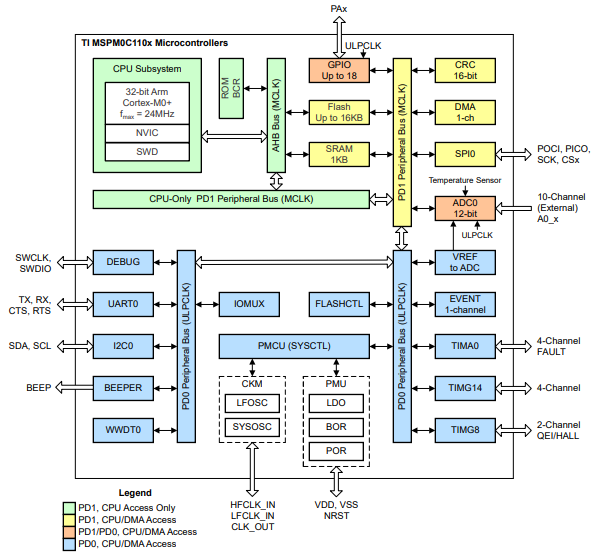

功能框圖

昂科技術自主研發的AP8000萬用燒錄器，是一款功能強大的燒錄解決方案，支持一拖一及一拖八配置的在線和離線版本，同時提供針對eMMC和UFS的專用燒錄方案，全面滿足TI系列所有芯片型號的裸片（離線）及在板燒錄需求。AP8000由主機、底板和適配座三大核心組件構成，作為行業領先的通用燒錄平臺，它不僅能夠兼容市場上各類可編程芯片的燒錄需求，還是昂科母片燒錄設備IPS5800S的核心燒錄平臺，高效支撐大規模燒錄任務的執行。

該主機同時支持USB和NET連接，能夠?qū)崿F(xiàn)多臺編程器的組網，從而同步控制多臺編程器進行燒錄操作。內置的安全保護電路能夠即時檢測到芯片放反或短路等異常情況，并立即斷電，確保芯片和編程器的安全。主機內部集成了高速FPGA，顯著提升了數據傳輸和處理速度。主機背部設有SD卡槽，用戶只需將PC軟件生成的工程文件保存至SD卡根目錄并插入卡槽，通過編程器上的按鈕即可選擇、加載和執行燒錄等指令，無需依賴PC即可操作，這不僅降低了PC硬件配置成本，還便于快速構建工作環境。

AP8000通過底板與適配板的組合設計，大大增強了主機的擴展性能，目前能夠支持所有主流半導體廠商的產品，涵蓋Geehy, NAVINFO, CR MICRO, NEUSOFT, Silan等品牌。其支持的器件類型包括NAND, NOR, MCU, CPLD, FPGA, EMMC等，并兼容Intel Hex, Motorola S, Binary, POF等多種文件格式。

關于德州儀器：德州儀器（Texas Instruments，簡稱：TI）是世界上較大的模擬電路技術部件制造商，全球知名的半導體跨國公司，以開發、制造、銷售半導體和計算機技術聞名于世，主要從事創新型數字信號處理與模擬電路方面的研究、制造和銷售。除半導體業務外，還提供包括傳感與控制、教育產品和數字光源處理解決方案。德州儀器是世界第一大數字信號處理器(DSP)和模擬電路元件制造商，其模擬和數字信號處理技術在全球具有統治地位。

關于昂科技術：昂科技術（ACROVIEW）是全球領先的半導體芯片燒錄解決方案提供商，公司堅持以科技改變世界、用智能驅動未來，持續不斷的為客戶創造價值。昂科的AP8000通用燒錄器平臺及最新的IPS5800S燒錄自動化解決方案，為半導體和電子制造領域客戶提供一站式解決方案，公司已服務包括華為、比亞迪、富士康等全球領先客戶。
