FU6572T是一款集成電機控制引擎(ME)和8051內核的高性能電機驅動專用芯片，ME 集成了FOC、MDU、LPF、PID、SVPWM等諸多硬件模塊，可由硬件自動完成有感/無感BLDC 電機/PMSM的FOC驅動/方波驅動的運算和控制；8051內核用于參數配置和日常事務處理，雙核并行工作實現各種高性能電機控制。其中8051內核大部分指令周期為1T或2T。芯片內部集成有高速運算放大器、比較器、高速ADC、CRC、SPI、I2C、UART、多種Timer等功能，內置LDO，適用于BLDC/PMSM電機的方波、FOC驅動控制。

特性

? 電源電壓:

– VCC: 7.0V~20V

– VDD5: 3V~5.5V

? 雙核: 8051內核和ME

? 指令周期大多為1或2個系統時鐘周期

? 32kB Flash ROM、帶CRC校驗功能、支持程序自燒錄和代碼保護功能Flash

? 256bytes IRAM、3.75k bytes XRAM

? ME: 包含PID控制模塊、FOC模塊、MDU輔助計算模塊、LPF

? 16個中斷源，可設為4個優先級

? GPIO:

–  13個GPIO

? 定時器:

– Timer1: 方波驅動時序控制、支持自動換相、逐波限流、支持Hall/BEMF位置檢測

– Timer3/Timer4: PWM輸出、輸入PWM的占空比和周期檢測。Timer4支持FG輸出模式，Timer3支持48MHz輸入模式

– Systick定時器

– RTC定時器

? 通信接口

– 1個UART，支持單線模式(適用于FU6572T)

– 2通道DMA: 支持UART數據傳輸

? 模擬外設:

– 12位ADC: 1μs轉換，可選擇內部VREF、外部VREF作參考電壓

– ADC通道數:10通道

– 內置VREF參考，可配置3V、4V、4.5V、VDD5

– 內置VHALF(VREF/2、1/4 VREF、1/8 VREF、25/64 VREF)參考

– 獨立運算放大器，可配置可編程增益放大器1個

– 3路模擬比較器

– DAC: 1路9位，1路6位

? 驅動類型

– 內置MOSFET驅動器: 6N Pre-driver輸出

? FOC驅動支持單電阻模式

? 時鐘

– 內置24MHz高速RC振蕩器

– 內置32.8kHz低速RC振蕩器

? WDT

? LVD

? TSD

? 兩線制FICE協議提供在線仿真功能

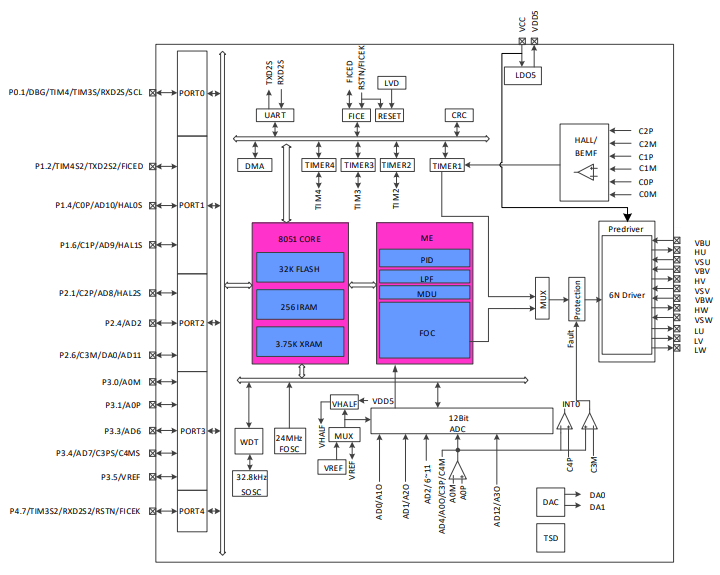

功能框圖

昂科技術自主研發的AP8000萬用燒錄器，是一款功能強大的燒錄解決方案，支持一拖一及一拖八配置的在線和離線版本，同時提供針對eMMC和UFS的專用燒錄方案，全面滿足Fortior Tech系列所有芯片型號的裸片（離線）及在板燒錄需求。AP8000由主機、底板和適配座三大核心組件構成，作為行業領先的通用燒錄平臺，它不僅能夠兼容市場上各類可編程芯片的燒錄需求，還是昂科安全燒錄設備IPS5800S的核心燒錄平臺，高效支撐大規模燒錄任務的執行。

該主機同時支持USB和NET連接，能夠?qū)崿F(xiàn)多臺編程器的組網，從而同步控制多臺編程器進行燒錄操作。內置的安全保護電路能夠即時檢測到芯片放反或短路等異常情況，并立即斷電，確保芯片和編程器的安全。主機內部集成了高速FPGA，顯著提升了數據傳輸和處理速度。主機背部設有SD卡槽，用戶只需將PC軟件生成的工程文件保存至SD卡根目錄并插入卡槽，通過編程器上的按鈕即可選擇、加載和執行燒錄等指令，無需依賴PC即可操作，這不僅降低了PC硬件配置成本，還便于快速構建工作環境。

AP8000通過底板與適配板的組合設計，大大增強了主機的擴展性能，目前能夠支持所有主流半導體廠商的產品，涵蓋HOLTEK, Fibocom, BOYAMICRO, NOVATEK, Megawin等品牌。其支持的器件類型包括NAND, NOR, MCU, CPLD, FPGA, EMMC等，并兼容Intel Hex, Motorola S, Binary, POF等多種文件格式。

關于峰岹科技：峰岹科技（Fortior Tech）成立于2010年，是一家專業的電機驅動芯片半導體公司，致力為各種電機系統提供高質量的驅動和控制芯片，及電機技術的咨詢服務。提供的芯片應用領域涵蓋工業設備、運動控制、電動工具、消費電子、智能機器人、IT及通信等驅動控制領域。

關于昂科技術：昂科技術（ACROVIEW）是全球領先的半導體芯片燒錄解決方案提供商，公司堅持以科技改變世界、用智能驅動未來，持續不斷的為客戶創造價值。昂科的AP8000通用燒錄器平臺及最新的IPS5800S燒錄自動化解決方案，為半導體和電子制造領域客戶提供一站式解決方案，公司已服務包括華為、比亞迪、富士康等全球領先客戶。
