CS32G051KCU是32位的微處理器，可用于工業控制和需要高性能、低功耗的應用。 CS32G051KCU工作頻率32MHz，可以支持很廣范圍的工業控制和需要高性能CPU的場合。CS32G051KCU內嵌256K字節程序flash，12K字節SRAM。

CS32G051KCU內嵌了很多外設，如：I/O口、定時器、UART、I2C、ADC、定時器、看門狗和低電壓檢測，這使CS32G051KCU可以用于更廣泛的應用。另外，CS32G051KCU還配備ISP (In-SystemProgramming) 功能，讓用戶可以升級固件而不必將芯片從板子上取下。

CS32G051KCU微控制器的工作溫度范圍為-40℃~85℃，工作電壓范圍2.2V~5.5V。芯片提供一系列工作模式，以滿足不同的低功耗應用。

特點

? 32位內核，最高跑到32MHz

– 一個24比特系統定時器

– 支持低功耗Idle模式

– 單指令周期32位硬件乘法器

– 支持32個外部中斷的NVIC，每個中斷有4級優先級

– 支持串行調試接口(SWD) ，有2個監視點(watchpoints)/4個斷點(breakpoints)

? 內嵌1.5V LDO

? 內存

– 256K Flash內存用來存放應用程序(APROM)和系統引導程序區（LDROM）

– 支持OTA功能

– 2KB數據flash

– 內嵌12KB SRAM

? 支持In-System Programming(ISP)&In-Circuit Programming(ICP)

? 系統啟動區間可配置，可以從APROM，LDROM或SRAM啟動

? 工作模式 (低功耗模式，多鐘低功耗策略)

– Normal模式，工作電流10mA@5V，25℃

– Sleep模式，工作電流2mA@5V，25℃

– Deep-Sleep2模式 ，工作電流10uA@5V，25℃

? 復位

– 上電復位延時40ms

– 支持外部硬件復位nRST，內置上拉電阻

? LDO

– 3.3V LDO，需外置電容4.7μF

? 時鐘控制

– 32MHz內部oscillator(HIRC)(25℃, 5V,±1%精度)

– 10KHz內部低功耗oscillator(LIRC)

– 外設模塊時鐘源可配置

? I/O口

– 最多26個通用(GPIO)腳

– 每個IO口都可配置為邊沿/電平敏感中斷源，EINT0~EINT2各一個中斷入口地址，其余PA,PB 為一組共用一個中斷入口地址

– 軟件可以配置I/O口為以下模式

– 輸入模式，帶內部高阻

– 推挽輸出

– 開漏輸出

– 全部IO口可配置上拉電阻

– 施密特觸發輸入，可配置使能或禁止

? 定時器(Timer)

– 3個16-bit定時器，有8-bit預分頻

– 定時器0/1使用APB總線時鐘做定時時鐘

– 定時器2可選擇內部10KHz作為時鐘源

– 支持PWM功能

– 定時器0/1支持捕獲功能

? 看門狗定時器(WDT)

– 多路時鐘源選擇

– 超時復位延時周期可選擇

– 睡眠模式或深度睡眠模式支持喚醒CPU功能

– 當超時發生時，可以選擇發生中斷或者復位CPU

? 窗看門狗定時器(WWDT)

– 6-bit向下計數器，有11-bit預分頻，可用于更大范圍的窗選擇

? USB PD

– 2組CC口(CC1_A/CC2_A，CC1_B/CC2_B)

– 1個獨立USB PD3.1通信模塊

– 支持USB PD 3.0 V1.2協議

– 支持PPS

– 支持FRS

? USB Type-C

– 支持Type-C V1.3協議

– CC1、CC2支持上拉電流源源輸出80uA、180uA、330uA

– CC1、CC2支持5.1K下拉，默認開啟

– 支持Dead Battery檢測

– 做UFP時可自動進行充電能力檢測

– VCONN MOSFETs支持OCP，帶載300mA ，600mA過流保護

? FCP、SCP Host

– 支持FCP/SCP PHY層

? SBU Analog Mux

– 1組SBU Switch For AUX_P/N

? USB2.0 Analog Mux

– 1組USB2.0 MUX For DP/DM, 2:1

– 滿足480Mbps的通信要求

? 精簡版UART

– 1組UART

– 支持單線通信

– 支持同時數據的發送和接收

– 波特率可配

– 支持自動波特率

– 接收和發送都有8級的FIFO，RX_FIFO(8*9Bit)，TX_FIFO(8*9Bit)

– 接收中斷支持非空中斷和接收水線中斷

– 發送中斷支持發送空中斷和發送水線中斷

– 支持8/9位數據發送和接收

? I2C

– 4組I2C， 4組Master/Slave

– 通信速度支持：低速（100K）、快速（400K）

– 2組兼容SMBUS

– 支持多主總線 (無核心主設備)

– 同時發起傳輸?shù)闹髟O(shè)備之間仲裁，防止數據被破壞

– 支持7位/10位尋址模式

– 可編程的時鐘適用不同速率控制

? 模擬比較器(ACMP)

– 2個模擬比較器0~1

– 帶比較器失調電壓校準功能

– 每個比較器都有獨立的中斷

– 支持可編程的 8 檔內部參考電壓

? 模數轉換器(ADC)

– 12位SARADC，支持全差分和單端模式

– 8+4路模擬輸入通道

– 內部1.22V、2.5V、VDD三種參考電壓選擇

– 內部參考電壓1.22V、2.5V，硬件自動校準，校準后精度±1%@5V,25℃

– 100KHz SPS采樣速率

? 欠壓檢測(BOD)

– 支持檢測電壓: 2.0V/2.4V

– 支持欠壓中斷和復位選擇，100us濾波及延遲

– 允許偏差

– 2.1V：2.0V~2.2V

– 2.4V：2.3V~2.5V

? 芯片安全性

– 對Flash存儲器提供多級保密策略

– 提供CRC-32計算單元，多項式為0x4C11DB7(與以太網標準相同)

? CRC計算單元

– 采用的CRC-32（與以太網標準相同）多項式0x4C11DB7

– 操作8，16，32位數據

– CRC初值可預置

– 單輸入/輸出32位數據寄存器

– 配有輸入緩沖區可以在總線停頓的時候不影響實時計算

– 每次CRC計算在4個AHB時鐘周期（HCLK）內完成

– 配有通用目的的8位寄存器（可被用來當作臨時存儲）

– 用來提供I/O數據的可逆性選項

? DEBUG特性

– DEBUG時支持燒錄芯片，并可改變用戶配置

– 32-位唯一序列號 (Unique ID)

– 128-位唯一客戶ID

– 工作溫度:-40℃~85℃

– 工作電壓:2.2V~5.5V

? 封裝

– QFN32

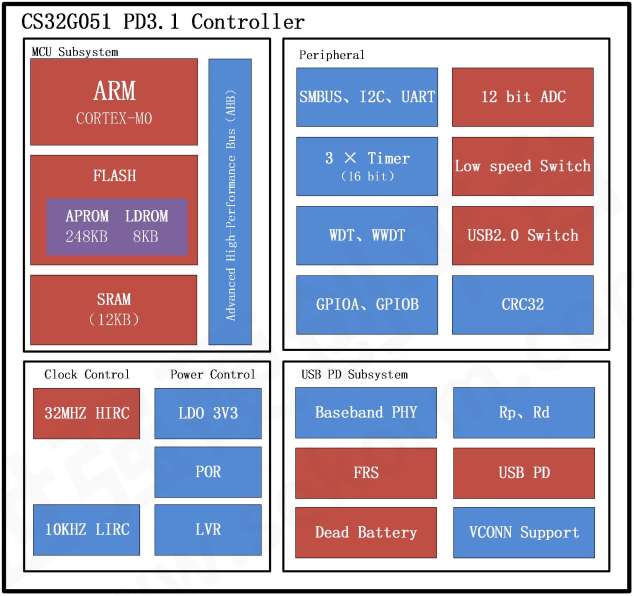

功能框圖

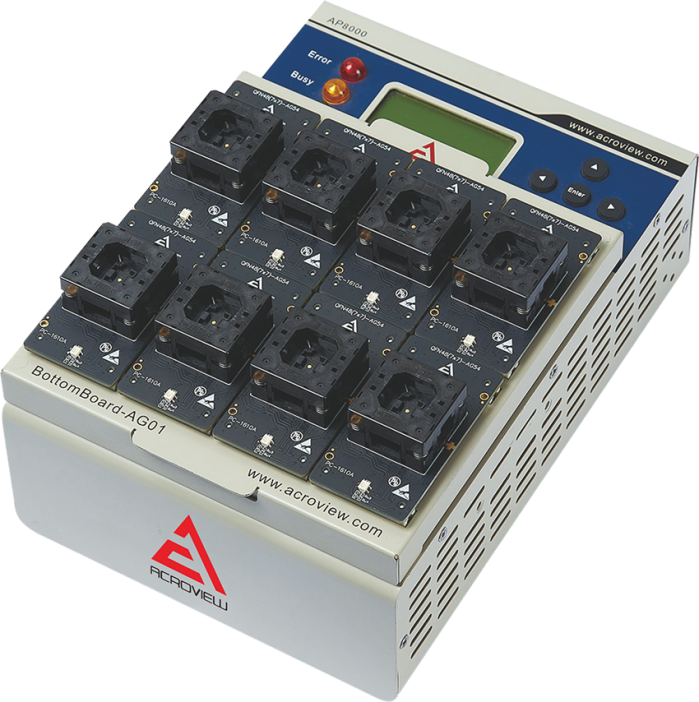

昂科技術自主研發的AP8000萬用燒錄器，是一款功能強大的燒錄解決方案，支持一拖一及一拖八配置的在線和離線版本，同時提供針對eMMC和UFS的專用燒錄方案，全面滿足ChipSea系列所有芯片型號的裸片（離線）及在板燒錄需求。AP8000由主機、底板和適配座三大核心組件構成，作為行業領先的通用燒錄平臺，它不僅能夠兼容市場上各類可編程芯片的燒錄需求，還是昂科專業芯片燒錄設備IPS5800S的核心燒錄平臺，高效支撐大規模燒錄任務的執行。

該主機同時支持USB和NET連接，能夠?qū)崿F(xiàn)多臺編程器的組網，從而同步控制多臺編程器進行燒錄操作。內置的安全保護電路能夠即時檢測到芯片放反或短路等異常情況，并立即斷電，確保芯片和編程器的安全。主機內部集成了高速FPGA，顯著提升了數據傳輸和處理速度。主機背部設有SD卡槽，用戶只需將PC軟件生成的工程文件保存至SD卡根目錄并插入卡槽，通過編程器上的按鈕即可選擇、加載和執行燒錄等指令，無需依賴PC即可操作，這不僅降低了PC硬件配置成本，還便于快速構建工作環境。

AP8000通過底板與適配板的組合設計，大大增強了主機的擴展性能，目前能夠支持所有主流半導體廠商的產品，涵蓋CHIPONE, Eon, SIMCom, NORDIC, Cmsemicon等品牌。其支持的器件類型包括NAND, NOR, MCU, CPLD, FPGA, EMMC等，并兼容Intel Hex, Motorola S, Binary, POF等多種文件格式。

關于芯?？萍迹?/span>芯?？萍迹–hipSea）成立于2003年9月，是一家集感知、計算、控制、連接于一體的全信號鏈集成電路設計企業。專注于高精度ADC、高可靠性MCU、測量算法以及AIoT一站式解決方案的研發設計。產品和方案廣泛應用于工業測量與工業控制、通信與計算機、鋰電管理、消費電子、汽車電子、智慧家居、智能儀表、智慧健康等領域。

關于昂科技術：昂科技術（ACROVIEW）是全球領先的半導體芯片燒錄解決方案提供商，公司堅持以科技改變世界、用智能驅動未來，持續不斷的為客戶創造價值。昂科的AP8000通用燒錄器平臺及最新的IPS5800S燒錄自動化解決方案，為半導體和電子制造領域客戶提供一站式解決方案，公司已服務包括華為、比亞迪、富士康等全球領先客戶。
