GT24C04A-3G是一款采用工業標準2線接口進行通信的工業標準電可擦可編程只讀存儲器（EEPROM）器件。GT24C04A-3G包含一個4K位（512x8）的存儲器陣列，該陣列按每頁16字節組織。

這款EEPROM可在1.7V至5.5V的寬電壓范圍內工作，適用于大多數應用。該產品提供低功耗操作和低待機電流。器件采用無鉛、符合RoHS標準、無鹵素或綠色封裝。可用的封裝類型包括8引腳SOIC、TSSOP、UDFN、PDIP、MSOP、SOT23、TSOT23和XDFN。GT24C04A-3G兼容標準2線總線協議。簡單的總線由串行時鐘（SCL）和串行數據（SDA）信號組成。利用這種總線協議，主控設備（如微控制器）通?？梢钥刂埔粋€(gè)或多個從設備，如這款GT24C04A-3G。SDA線上的位流包括一系列字節，這些字節用于標識特定的從設備、指令、從設備內的地址（如適用）以及一系列數據。GT24C04A-3G還通過WP引腳具有寫保護功能，以防止覆蓋存儲器陣列中存儲的數據。

為防止在開機序列或電源切換斷開-接通條件下狀態機進入錯誤狀態，其中嵌入了上電復位電路。在開機期間，直到電源電壓（VCC）達到高于復位閾值的可接受穩定水平之前，器件不會響應任何指令。一旦VCC超過上電復位閾值，器件將復位并進入待機模式。這也將避免在開機階段發生任何意外的寫操作。在斷電過程中，一旦VCC降至低于上電復位閾值電壓，器件將進入待機模式。此外，如果當前沒有正在進行的內部寫操作，則在接收到停止命令后，器件也將進入待機模式。然而，在VCC達到其工作水平之前，不建議發送命令。

特點

? 兩線串行接口，兼容I2C?

– 雙向數據傳輸協議

? 寬電壓操作

– VCC=1.7V至5.5V

? 速度：400KHz（1.7V）和1MHz（2.5V~5.5V）

? 待機電流（最大值）：1 μA，1.7V

? 讀取電流（最大值）：0.5mA，5.5V

? 寫入電流（最大值）：0.8mA，5.5V

? 硬件數據保護

– 寫保護引腳

? 順序讀取和隨機讀取功能

? 存儲器組織：4Kb（512x8）

? 頁大小：16字節

? 頁寫入模式

– 允許部分頁寫入

? 自定時寫入周期：5ms（最大值）

? 輸入端具有抗噪聲能力，并配有施密特觸發器

? 高可靠性

– 耐用性：100萬次循環

– 數據保持時間：100年

? 工業級

? 封裝：SOIC、TSSOP、UDFN、PDIP、MSOP、SOT23、TSOT23和XDFN

? 無鉛、符合RoHS標準、無鹵素、綠色環保

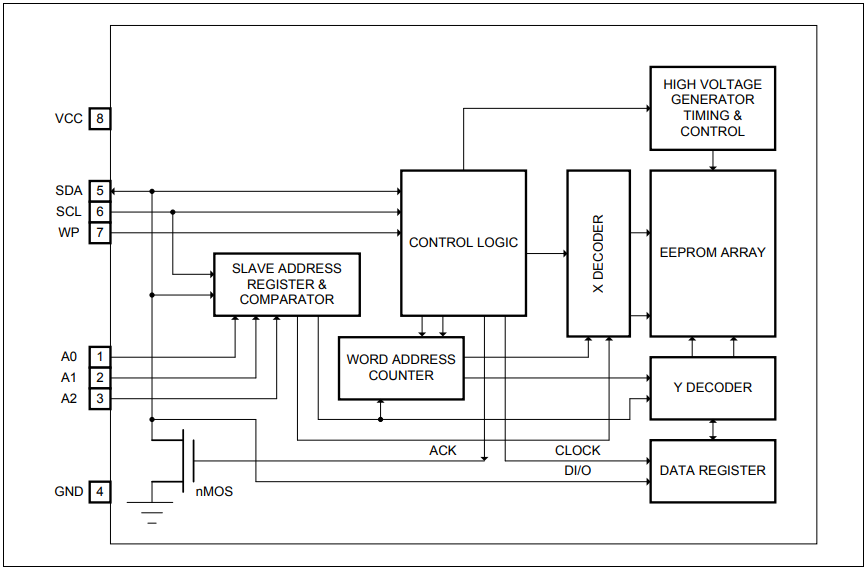

內部框圖

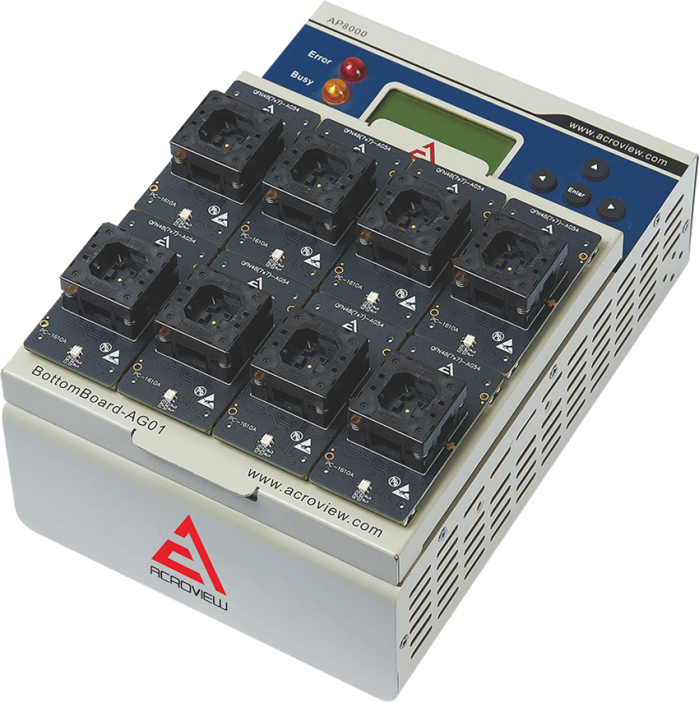

昂科技術自主研發的AP8000萬用燒錄器，是一款功能強大的燒錄解決方案，支持一拖一及一拖八配置的在線和離線版本，同時提供針對eMMC和UFS的專用燒錄方案，全面滿足Giantec系列所有芯片型號的裸片（離線）及在板燒錄需求。AP8000由主機、底板和適配座三大核心組件構成，作為行業領先的通用燒錄平臺，它不僅能夠兼容市場上各類可編程芯片的燒錄需求，還是昂科專業芯片燒錄設備IPS5800S的核心燒錄平臺，高效支撐大規模燒錄任務的執行。

該主機同時支持USB和NET連接，能夠?qū)崿F(xiàn)多臺編程器的組網，從而同步控制多臺編程器進行燒錄操作。內置的安全保護電路能夠即時檢測到芯片放反或短路等異常情況，并立即斷電，確保芯片和編程器的安全。主機內部集成了高速FPGA，顯著提升了數據傳輸和處理速度。主機背部設有SD卡槽，用戶只需將PC軟件生成的工程文件保存至SD卡根目錄并插入卡槽，通過編程器上的按鈕即可選擇、加載和執行燒錄等指令，無需依賴PC即可操作，這不僅降低了PC硬件配置成本，還便于快速構建工作環境。

AP8000通過底板與適配板的組合設計，大大增強了主機的擴展性能，目前能夠支持所有主流半導體廠商的產品，涵蓋CHIPONE, Eon, SIMCom, NORDIC, Cmsemicon等品牌。其支持的器件類型包括NAND, NOR, MCU, CPLD, FPGA, EMMC等，并兼容Intel Hex, Motorola S, Binary, POF等多種文件格式。

關于聚辰半導體：聚辰半導體（Giantec）成立于2009年，是一家全球化的芯片設計高新技術企業，長期致力于為客戶提供存儲、模擬和混合信號集成電路產品并提供應用解決方案和技術支持服務。公司目前擁有EEPROM、音圈馬達驅動芯片和智能卡芯片三條主要產品線，產品廣泛應用于智能手機、液晶面板、藍牙模塊、通訊、計算機及周邊、醫療儀器、白色家電、汽車電子、工業控制等眾多領域。

關于昂科技術：昂科技術（ACROVIEW）是全球領先的半導體芯片燒錄解決方案提供商，公司堅持以科技改變世界、用智能驅動未來，持續不斷的為客戶創造價值。昂科的AP8000通用燒錄器平臺及最新的IPS5800S燒錄自動化解決方案，為半導體和電子制造領域客戶提供一站式解決方案，公司已服務包括華為、比亞迪、富士康等全球領先客戶。
