SPIN32F0601Q系統級封裝是一個集成度很高的解決方案，用于驅動三相應用，幫助設計人員減少PCB面積和整體物料成本。

它內嵌的STM32F031x6x7采用一個ARM?32位Cortex?-M0 CPU和一個600V三半橋柵極驅動器，能夠驅動N溝道頻率MOSFET或IGBT。

比較器集成了先進的SmartSD功能，確?？焖儆行У胤乐惯^(guò)載和過流故障發生。

同時集成了高壓自舉二極管，以及上下驅動部分的防交叉?zhèn)鲗?dǎo)、死區和UVLO保護功能，防止電源開關在低效率或危險條件下工作。低側和高側之間的匹配時延保證無循環失真。

集成式MCU能夠執行FOC、6步無傳感器激勵和其它高級驅動算法，包括速度控制環。

特性

? 三相柵極驅動器

– 高壓導軌達600V

– dV/dt瞬態抗擾度±50V/ns

– 柵極驅動電壓范圍：9V至20V

? 驅動器電流能力

– 200/350mA供電/受電流

? 32位ARM?Cortex?-M0內核

– 時鐘頻率高達 48 MHz

– 4KB SRAM，帶硬件奇偶校驗

– 32-kB Flash存儲器，帶選項字節

– 用于寫入/讀取保護

? 21個通用I/O端口（GPIO）

? 6個通用定時器

? 12位ADC轉換器（多達10個通道）

? I2C、USART和SPI 接口

? 面向所有溝道的匹配傳播時延

? 集成自舉二極管

? 過流保護比較器

? UVLO、互鎖和死區功能

? 智能關斷（smartSD）功能

? 可置于待機模式，以減少功耗

? 通過 SWD 支持片上調試功能

? 更寬的溫度范圍：-40°C至+125°C

? 封裝

– TQFP 10x10 64L間距0.5，爬電距離1.2mm

– QFN 10x10 72L間距0.5，爬電距離1.8mm

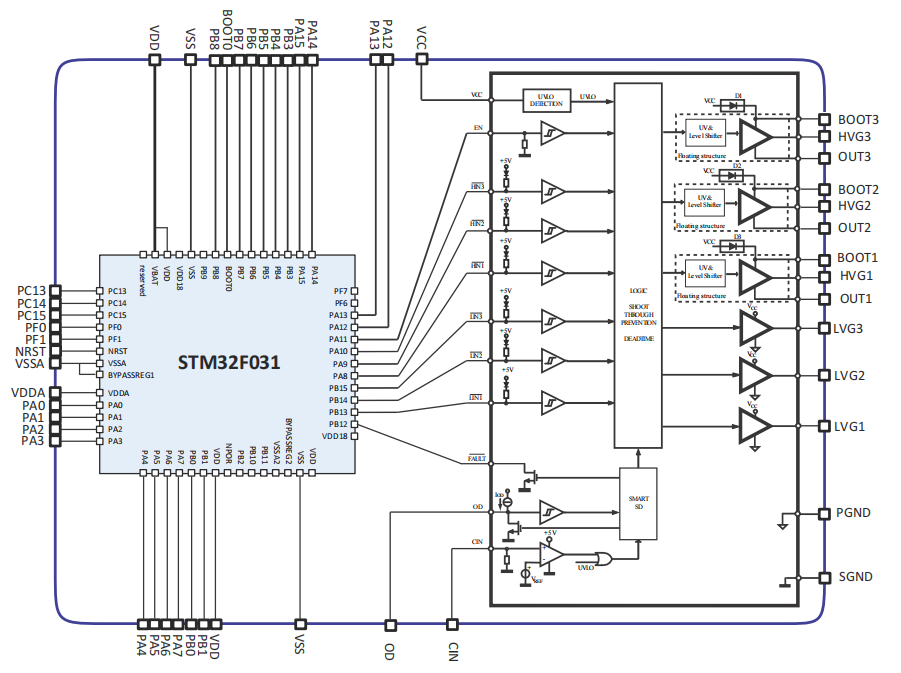

方框圖

昂科技術自主研發的AP8000萬用燒錄器，是一款功能強大的燒錄解決方案，支持一拖一及一拖八配置的在線和離線版本，同時提供針對eMMC和UFS的專用燒錄方案，全面滿足ST系列所有芯片型號的裸片（離線）及在板燒錄需求。AP8000由主機、底板和適配座三大核心組件構成，作為行業領先的通用燒錄平臺，它不僅能夠兼容市場上各類可編程芯片的燒錄需求，還是昂科安全燒錄設備IPS5800S的核心燒錄平臺，高效支撐大規模燒錄任務的執行。

該主機同時支持USB和NET連接，能夠?qū)崿F(xiàn)多臺編程器的組網，從而同步控制多臺編程器進行燒錄操作。內置的安全保護電路能夠即時檢測到芯片放反或短路等異常情況，并立即斷電，確保芯片和編程器的安全。主機內部集成了高速FPGA，顯著提升了數據傳輸和處理速度。主機背部設有SD卡槽，用戶只需將PC軟件生成的工程文件保存至SD卡根目錄并插入卡槽，通過編程器上的按鈕即可選擇、加載和執行燒錄等指令，無需依賴PC即可操作，這不僅降低了PC硬件配置成本，還便于快速構建工作環境。

AP8000通過底板與適配板的組合設計，大大增強了主機的擴展性能，目前能夠支持所有主流半導體廠商的產品，涵蓋HOLTEK, Fibocom, BOYAMICRO, NOVATEK, Megawin等品牌。其支持的器件類型包括NAND, NOR, MCU, CPLD, FPGA, EMMC等，并兼容Intel Hex, Motorola S, Binary, POF等多種文件格式。

關于意法半導體：意法半導體（STMicroelectronics，簡稱：ST）于1987年成立，是意大利SGS半導體公司和法國湯姆遜半導體合并后而成的，1998年5月改為意法半導體有限公司，意法半導體是世界最大的半導體公司之一，是全球領先的半導體解決方案提供商，為各種應用領域的電子設備制造商提供創新的解決方案。憑借公司掌握的大量技術、設計能力和知識產權組合、戰略合作伙伴關系和制造實力，意法半導體矢志成為多媒體融合和功率應用領域無可爭議的行業領袖。

關于昂科技術：昂科技術（ACROVIEW）是全球領先的半導體芯片燒錄解決方案提供商，公司堅持以科技改變世界、用智能驅動未來，持續不斷的為客戶創造價值。昂科的AP8000通用燒錄器平臺及最新的IPS5800S燒錄自動化解決方案，為半導體和電子制造領域客戶提供一站式解決方案，公司已服務包括華為、比亞迪、富士康等全球領先客戶。
