SH79F9461A是一種高速高效率8051可兼容單片機。在同樣振蕩頻率下，較之傳統的8051芯片它有著運行更快速的優越特性。

SH79F9461A保留了標準8051芯片的大部分特性。這些特性包括內置256字節RAM，3路UART和外置中斷INT0，INT1，INT2，INT3和INT4。此外，SH79F9461A還集成了外部4096字節RAM。該單片機還包括適合于程序存儲的64K字節Flash塊。

SH79F9461A不僅集成了如EUART/TWI/SPI等標準通訊模塊，此外還集成了可調光LED驅動器，12bit ADC，PWM定時器等模塊。

此外，SH79F9461A還內建了24路觸摸按鍵（Touchkey）模塊、CRC模塊，數字邏輯可配置（LCM）模塊。

為了達到高可靠性和低功耗，SH79F9461A內建看門狗定時器，低電壓復位功能。此外SH79F9461A還提供了2種低功耗省電模式。

特點

? 基于8051指令流水線結構的8位單片機

? Flash ROM：64K字節

? RAM：內部256字節，外部4096字節

? 類EEPROM：最大4096字節（代碼選項可選）

? 工作電壓：

– fOSC=24MHz，VDD=2.7V-5.5V

? 振蕩器（代碼選項）：

– 內部RC振蕩器：24M/16MHz（±1%）/128K（±10%）

? 42/46個雙向I/O管腳（44腳/48腳）

? I/O內建上拉電阻（30kΩ）

? 8個大電流驅動I/O口

? 24路觸摸按鍵輸入

? 3個16位定時器/計數器T3和T4，T5

? 1個16位PCA0，含2個比較/捕捉單元

? 2路12位PWM定時器

? SPI接口

? TWI接口

? 中斷源：

– Timer3，4，5，PCA0

– 外部中斷0 - 3

– 外部中斷4：8輸入

– ADC，EUART，SPI，觸摸按鍵

– PWM，CRC，TWI，LPD，LED

? 內建數字邏輯可配置模塊（LCM）

? 3路增強型UART

? 9通道12位模數轉換器（ADC）

? LED驅動器：

– 8 COM/16 SEG帶調光LED驅動

? 內建的低電壓復位功能（代碼選項）

– LVR電壓1：4.1V

– LVR電壓2：3.7V

– LVR電壓3：3.1V

? 內建CRC校驗?zāi)K，校驗空間大小可選

? 13檔電平可選的低電壓檢測模塊（LPD）

? 支持單線仿真和燒寫

? CPU機器周期：

– 1個振蕩周期

? 看門狗定時器（WDT）

? 預熱計數器

? 低功耗工作模式：

– 空閑模式

– 掉電模式

? Flash型

? 封裝：

– TQFP48

– LQFP44保

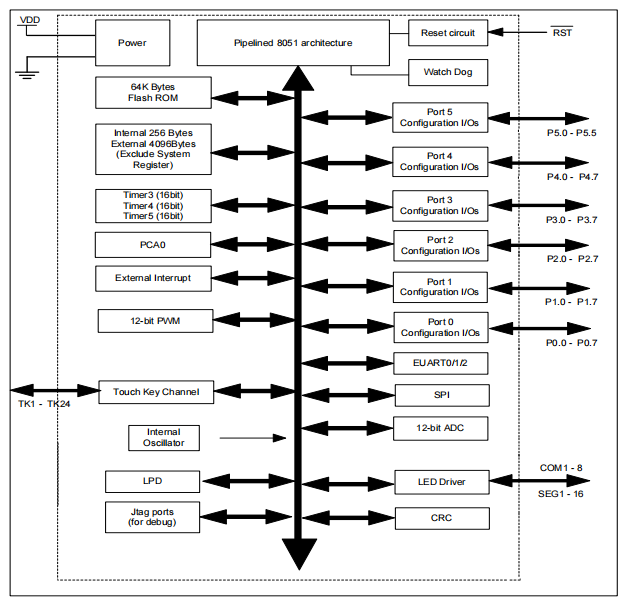

內部框圖

昂科技術自主研發的AP8000萬用燒錄器，是一款功能強大的燒錄解決方案，支持一拖一及一拖八配置的在線和離線版本，同時提供針對eMMC和UFS的專用燒錄方案，全面滿足SinoWealth系列所有芯片型號的裸片（離線）及在板燒錄需求。AP8000由主機、底板和適配座三大核心組件構成，作為行業領先的通用燒錄平臺，它不僅能夠兼容市場上各類可編程芯片的燒錄需求，還是昂科專業芯片燒錄設備IPS5800S的核心燒錄平臺，高效支撐大規模燒錄任務的執行。

該主機同時支持USB和NET連接，能夠?qū)崿F(xiàn)多臺編程器的組網，從而同步控制多臺編程器進行燒錄操作。內置的安全保護電路能夠即時檢測到芯片放反或短路等異常情況，并立即斷電，確保芯片和編程器的安全。主機內部集成了高速FPGA，顯著提升了數據傳輸和處理速度。主機背部設有SD卡槽，用戶只需將PC軟件生成的工程文件保存至SD卡根目錄并插入卡槽，通過編程器上的按鈕即可選擇、加載和執行燒錄等指令，無需依賴PC即可操作，這不僅降低了PC硬件配置成本，還便于快速構建工作環境。

AP8000通過底板與適配板的組合設計，大大增強了主機的擴展性能，目前能夠支持所有主流半導體廠商的產品，涵蓋CHIPONE, Eon, SIMCom, NORDIC, Cmsemicon等品牌。其支持的器件類型包括NAND, NOR, MCU, CPLD, FPGA, EMMC等，并兼容Intel Hex, Motorola S, Binary, POF等多種文件格式。
