STM32H743IGT基于工作頻率可達480MHz的高性能Arm? Cortex?-M7 32位RISC內核。Cortex? -M7內核帶有浮點單元 (FPU)，支持Arm?雙精度（符合IEEE 754標準）和單精度數據處理指令與數據類型。STM32H743IGT器件支持一組完整的DSP指令和一個旨在提高應用安全性的存儲器保護單元 (MPU)。

STM32H743IGT集成了高速嵌入式存儲器，配有高達2MB的雙區Flash存儲器，高達1MB的RAM（包括192KB的TCM RAM、高達864KB的用戶SRAM和4KB的備份SRAM），以及大量連接到APB總線、AHB總線、2個32位多AHB總線矩陣的增強型I/O和外設與支持內部及外部存儲器訪問的多層AXI互連。

所有器件均帶有3個ADC、2個DAC、2個超低功耗比較器、1個低功耗RTC、1個高分辨率定時器、12個通用16位定時器、2個用于電機控制的PWM定時器、5個低功耗定時器、1個真隨機數發生器 (RNG)。這些器件支持4個數字濾波器，用于外部Sigma-Delta調制器 (DFSDM)。此外，還具備標準和高級通信接口。

特點

? 包含意法半導體先進專利技術

? 內核

– 32位Arm? Cortex?-M7內核，帶有雙精度FPU和L1緩存：16 KB數據和16 KB指令緩存；主頻高達480 MHz，MPU，1027 DMIPS/2.14 DMIPS/MHz (Dhrystone 2.1)，具有DSP指令

? 存儲器

– 高達2MB的Flash存儲器，支持同步讀寫

– 高達1MB的RAM：192KB TCM RAM（包括64KB ITCM RAM+128KB DTCM RAM，用于時間關鍵型程序），高達864KB的用戶SRAM，以及備份域中的4KB SRAM

– 雙模式Quad SPI存儲器接口，運行頻率高達133MHz

– 具有高達32位數據總線的靈活外部存儲器控制器：SRAM、PSRAM、SDRAM/LPSDR SDRAM、NOR/NAND Flash存儲器，在同步模式下的時鐘頻率高達100MHz

– CRC計算單元

? 安全加密

– ROP、PC-ROP、主動篡改檢測

? 通用輸入/輸出

– 具有中斷功能的I/O端口多達168個

? 復位和電源管理

– 3個獨立電源域，可獨立進行時鐘門控或關斷：

– D1：高性能功能

– D2：通信外設和定時器

– D3：復位/時鐘控制/電源管理

– 1.62至3.6V應用電源電壓和I/O

– POR、PDR、PVD和BOR

– 專用USB電源，嵌入了3.3V內部穩壓器，可用于向內部PHY供電

嵌入式穩壓器 (LDO)，帶有可配置的可擴展輸出，可用于向數字電路供電

– 可在運行和停止模式下進行電壓調節（6個可配置范圍）

– 備份穩壓器 (~0.9 V)

– 模擬外設的參考電壓/VREF+

– 低功耗模式：睡眠、停止、待機和VBAT（支持電池充電）

? 低功耗

– 具有充電功能的VBAT電池供電工作模式

– CPU和域電源狀態監控引腳

– 待機模式下2.95μA（備份SRAM關閉，RTC/LSE開啟）

? 時鐘管理

– 內部振蕩器：64MHz HSI、48MHz HSI48、4MHz CSI、32kHz LSI

外部振蕩器：4-48MHz HSE、32.768kHz LSE

– 3個PLL（1個用于系統時鐘，2個用于內核時鐘），支持小數模式

? 互連矩陣

? 4個DMA控制器，可減輕CPU負載

– 1個支持鏈表的高速主直接存儲器訪問控制器 (MDMA)

– 2個帶有FIFO的雙端口DMA

– 1個具有請求路由器功能的基本DMA

? 多達35個通信外設

– 4個I2C FM+接口 (SMBus/PMBus)

– 4個USART/4個UART（ISO7816接口、LIN、IrDA、速率高達12.5 Mbps）和1個LPUART

– 6個SPI，其中3個通過內部音頻PLL或外部時鐘實現復用雙工I2S音頻類準確性，1個位于LP域中的I2S（頻率高達150MHz）

– 4個SAI（串行音頻接口）

– SPDIFRX接口

– SWPMI（單線協議主接口）

– MDIO從接口

– 2個SD/SDIO/MMC接口（頻率高達125MHz）

– 2個CAN控制器：2個均帶有CAN FD，其中1個帶有時間觸發CAN (TT-CAN)

– 2個USB OTG接口（1FS，1HS/FS）無晶振型解決方案，帶有LPM和BCD

– 帶有DMA控制器的以太網MAC接口

– HDMI-CEC

– 8至14位相機接口（頻率高達80 MHz）

? 11個模擬外設

– 3個ADC，最高分辨率16位（多達36通道，高達3.6MSPS）

– 1個溫度傳感器

– 2個12位D/A轉換器 (1MHz)

– 2個超低功耗比較器

– 2個運算放大器（帶寬7.3MHz）

– 1個數字濾波器，用于帶8通道/4濾波器的Sigma Delta調制器 (DFSDM)

? 圖顯性能

– LCD-TFT控制器，分辨率可達XGA

– Chrom-ART圖形硬件加速器 (DMA2D)，可減輕CPU負載

– 硬件JPEG編解碼器

? 多達22個定時器和看門狗

– 1個高分辨率定時器（最高分辨率2.1ns）

– 2個32位定時器，均帶有多達4個用于IC/OC/PWM或脈沖計數的通道和正交增量編碼器輸入（頻率高達240MHz）

– 2個16位高級電機控制定時器（頻率高達240MHz）

– 10個16位通用定時器（頻率高達240MHz）

– 5個16位低功耗定時器（頻率高達240MHz）

– 2個看門狗（獨立看門狗和窗口看門狗）

– 1個SysTick定時器

– 具有亞秒精度和硬件日歷的RTC

? 調試模式

– SWD和JTAG接口

– 4KB嵌入式跟蹤緩沖器

? 真隨機數發生器（每個對應3個振蕩器）

? 96位唯一ID

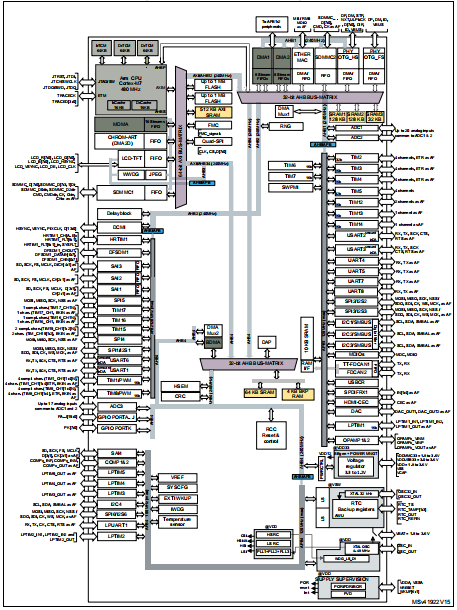

內部框圖

昂科技術自主研發的AP8000萬用燒錄器，是一款功能強大的燒錄解決方案，支持一拖一及一拖八配置的在線和離線版本，同時提供針對eMMC和UFS的專用燒錄方案，全面滿足ST系列所有芯片型號的裸片（離線）及在板燒錄需求。AP8000由主機、底板和適配座三大核心組件構成，作為行業領先的通用燒錄平臺，它不僅能夠兼容市場上各類可編程芯片的燒錄需求，還是昂科批量燒錄設備IPS5800S的核心燒錄平臺，高效支撐大規模燒錄任務的執行。

該主機同時支持USB和NET連接，能夠實現多臺編程器的組網，從而同步控制多臺編程器進行燒錄操作。內置的安全保護電路能夠即時檢測到芯片放反或短路等異常情況，并立即斷電，確保芯片和編程器的安全。主機內部集成了高速FPGA，顯著提升了數據傳輸和處理速度。主機背部設有SD卡槽，用戶只需將PC軟件生成的工程文件保存至SD卡根目錄并插入卡槽，通過編程器上的按鈕即可選擇、加載和執行燒錄等指令，無需依賴PC即可操作，這不僅降低了PC硬件配置成本，還便于快速構建工作環境。

AP8000通過底板與適配板的組合設計，大大增強了主機的擴展性能，目前能夠支持所有主流半導體廠商的產品，涵蓋Infineon, ST, NXP, MPS, MICROCHIP等品牌。其支持的器件類型包括NAND, NOR, MCU, CPLD, FPGA, EMMC等，并兼容Intel Hex, Motorola S, Binary, POF等多種文件格式。
