ZB25VQ16CS非易失性閃存器件支持標準串行外設接口（SPI）。該器件兼容傳統單比特串行輸入輸出（Single I/O或SIO）模式，并可選配雙比特（Dual I/O或DIO）和四比特（Quad I/O）串行協議。這種多位寬接口被稱為SPI多I/O（MIO）。

SPI協議僅使用4至6個信號：

? 芯片選擇（CS#）

? 串行時鐘（CLK）

? 串行數據

– IO0（DI數據輸入）

– IO1（DO數據輸出）

– IO2（WP#寫保護）

– IO3（HOLD#保持）

ZB25VQ16CS支持標準SPI及雙I/O/四I/O SPI模式，包含串行時鐘、片選信號、數據輸入輸出IO0/IO1，以及WP#和HOLD#控制信號。在快速讀取雙I/O/四I/O模式下，等效時鐘速率分別可達266MHz（133MHz×2）和532MHz（133MHz×4），傳輸性能可超越傳統8位和16位并行閃存。

器件通過保持引腳（HOLD#）、寫保護引腳（WP#）和可編程寫保護功能（支持頂部/底部陣列控制）提供靈活的控制選項。此外，該器件兼容JEDEC標準制造商/設備ID和串行閃存發現參數（SFDP）寄存器，提供128位唯一序列號和三個256字節安全寄存器。

ZB25VQ16CS為空間受限、信號連接精簡和低功耗系統提供了理想的存儲解決方案。其靈活性和性能優于普通串行閃存器件，特別適用于代碼影射到RAM（Code Shadowing）、直接代碼執行（XIP）以及可重編程數據存儲等應用場景。

特點

? 供電電壓

– 單電源2.3V-3.6V供電

? 16Mbit串行閃存

– 16Mbit/2048K字節/8192頁容量

– 每可編程頁256字節

– 統一4K字節扇區，32K/64K字節塊

? 新型SPI閃存系列

– 標準SPI：CLK, CS#, DI, DO, WP#, HOLD#

– 雙SPI：CLK, CS#, DI, DO, WP#, HOLD#

– 四SPI：CLK, CS#, IO0, IO1, IO2, IO3

– 軟件復位功能

– 自動遞增讀取能力

? 溫度范圍

– 工業級（-40°C至85°C）

– 寬工業級（-40°C至105°C）

? 低功耗特性

– 典型待機電流10μA

– 典型斷電電流1μA

? 高效"連續讀取"與四通道讀取

– 支持8/16/32/64字節循環的連續讀取

– 四通道接口降低指令開銷

? 靈活架構（4KB扇區）

– 扇區擦除（4K字節）

– 塊擦除（32K/64K字節）

– 頁編程（最高256字節）

? 耐久性與數據保持

– 超過10萬次擦寫循環壽命

– 超過20年數據保持能力

? 高級安全功能

– 軟件/硬件寫保護

– 電源鎖定與一次性可編程(OTP)保護

– 頂部/底部互補陣列保護

– 每器件128位唯一標識符

– 串行閃存發現參數(SFDP)寄存器

– 3個256字節安全寄存器（帶OTP鎖）

– 揮發性和非揮發性狀態寄存器位

? 高性能編程/擦除速度

– 頁編程時間：典型250μs

– 扇區擦除時間：典型45ms

– 塊擦除時間：典型150ms

– 全片擦除時間：典型3s

? 封裝選項

– SOP8 - 150mil/208mil

– TFBGA24

– TSSOP8 - 173mil

– DFN8 (4×3×0.55mm)

– DFN8 (2×3×0.55mm)

– 所有無鉛封裝均符合RoHS標準

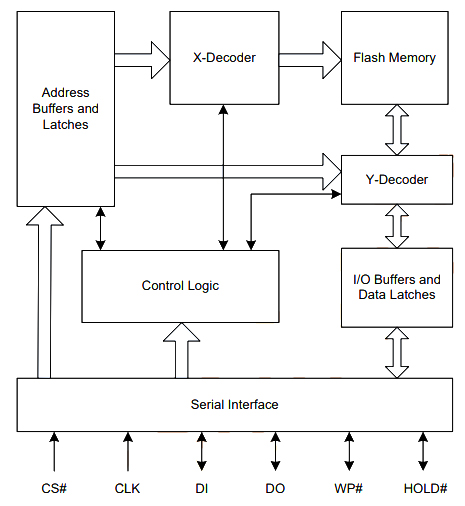

內部框圖

昂科技術自主研發的AP8000萬用燒錄器，是一款功能強大的燒錄解決方案，支持一拖一及一拖八配置的在線和離線版本，同時提供針對eMMC和UFS的專用燒錄方案，全面滿足Zbit系列所有芯片型號的裸片（離線）及在板燒錄需求。AP8000由主機、底板和適配座三大核心組件構成，作為行業領先的通用燒錄平臺，它不僅能夠兼容市場上各類可編程芯片的燒錄需求，還是昂科母片燒錄設備IPS5800S的核心燒錄平臺，高效支撐大規模燒錄任務的執行。

該主機同時支持USB和NET連接，能夠?qū)崿F(xiàn)多臺編程器的組網，從而同步控制多臺編程器進行燒錄操作。內置的安全保護電路能夠即時檢測到芯片放反或短路等異常情況，并立即斷電，確保芯片和編程器的安全。主機內部集成了高速FPGA，顯著提升了數據傳輸和處理速度。主機背部設有SD卡槽，用戶只需將PC軟件生成的工程文件保存至SD卡根目錄并插入卡槽，通過編程器上的按鈕即可選擇、加載和執行燒錄等指令，無需依賴PC即可操作，這不僅降低了PC硬件配置成本，還便于快速構建工作環境。

AP8000通過底板與適配板的組合設計，大大增強了主機的擴展性能，目前能夠支持所有主流半導體廠商的產品，涵蓋Infineon, ST, NXP, MPS, MICROCHIP等品牌。其支持的器件類型包括NAND, NOR, MCU, CPLD, FPGA, EMMC等，并兼容Intel Hex, Motorola S, Binary, POF等多種文件格式。

關于恒爍半導體：恒爍半導體（Zbit）成立于2015年，是一家主營業務為存儲芯片和MCU芯片研發、設計及銷售的集成電路企業。恒爍半導體現有主營產品包括NOR Flash存儲芯片和基于Arm? Cortex?-M0+內核架構的通用32位MCU芯片。同時，公司還在致力于開發基于NOR閃存技術的存算一體終端推理AI芯片，并提供邊緣計算的完整解決方案。

關于昂科技術：昂科技術（ACROVIEW）是全球領先的半導體芯片燒錄解決方案提供商，公司堅持以科技改變世界、用智能驅動未來，持續不斷的為客戶創造價值。昂科的AP8000通用燒錄器平臺及最新的IPS5800S燒錄自動化解決方案，為半導體和電子制造領域客戶提供一站式解決方案，公司已服務包括華為、比亞迪、富士康等全球領先客戶。
