TLE9843-2QX集成了Arm?Cortex?-M0微控制器內核以及繼電器驅動器、高邊開關，LIN收發器和電源系統，使設備能夠在車輛電池級別運行。

TLE9843-2QX擁有36kB至64kB閃存容量，為客戶提供可擴展性，同時擁有引腳兼容器件。TLE9843-2QX專門設計用于各種LIN從屬器件應用，其中小封裝和最低數量的外部元件的使用是必不可少的。

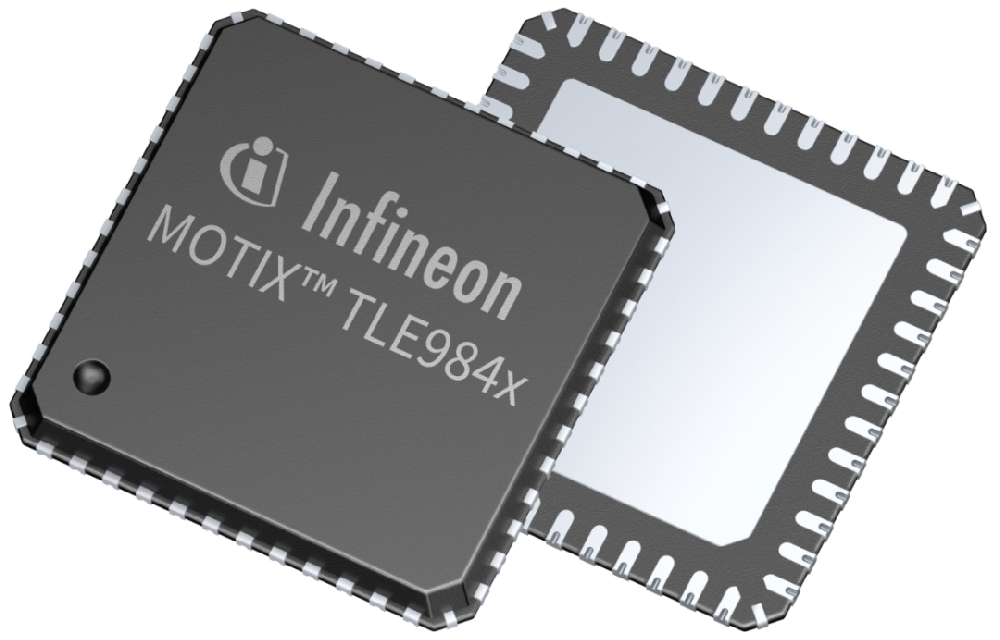

TLE9843-2QX采用無引腳VQFN-48封裝，可節省電路板空間。

昂科是英飛凌燒錄器半導體芯片燒錄全球合作伙伴，支持Infineon/Cypress全系列MCU和Flash、電源、傳感器等產品的量產化燒錄。

特征

? 32位Arm?Cortex?-M0內核

- 高達40MHz的時鐘頻率

- 每個機器周期一個時鐘的架構

- 單周期乘法器

? 片上存儲器

- 52KB閃存(包括EEPROM)

- 4KB EEPROM(在閃存中模擬)

- 768字節100時間可編程存儲器(100TP)

- 4KB RAM

- 用于啟動固件和Flash程序的Boot ROM

? 片上OSC

? 2個低端開關，包括PWM功能，例如可用作繼電器驅動器

? 2個帶循環感應選項和PWM功能的高壓側開關，例如，用于為LED或開關面板供電，面板(最小150mA)

? 5個高壓監控器輸入引腳，用于喚醒和帶有循環感應的模擬測量選項

? 10個通用I/O端口(GPIO)

? 6個模擬輸入端口

? 10位A/D轉換器，帶6個模擬輸入+VBAT_SENSE+VS+5個高壓監控輸入

? 8位A/D轉換器，帶7個電壓和溫度監控輸入端

? 帶有12個通道的測量單元，以及板載10位A/D轉換器和數據后處理

? 16位定時器-GPT12、定時器2和定時器21

? 用于生成PWM信號的捕獲/比較單元(CCU6)

? 2個全雙工串行接口(UART1, UART2)，UART1支持LIN功能

? 2個同步串行通道(SSC1，SSC2)

? 通過兩線制SWD支持片上調試

? LIN自舉加載器，通過LIN(LIN BSL)對閃存進行編程

? 1個LIN2.2收發器

? 從3.0V到28V的單電源供應

? 低壓差穩壓器(LDO)

? 用于外部負載(如霍爾傳感器)的5V電壓供應VDDEXT

? 核心邏輯電源為1.5V

? 可編程窗口看門狗(WDT1)，具有獨立的片上時鐘源

? 省電模式

- 微控制器單元降速模式

- 帶有循環感應選項的睡眠模式

- 睡眠模式下的循環喚醒

- 帶有循環感應選項的停止模式

? 開機和欠壓/斷電復位發生器

? 過度溫度保護

? 所有電壓調節器和執行器的短路保護(高壓側、低壓側)

? 帶故障安全模式的電源開關的時鐘丟失檢測

? 溫度范圍TJ：-40°C至150°C

? 封裝VQFN-48-31，具有LTI功能

? 綠色封裝(符合RoHS標準)

? 通過AEC認證

整體框圖

昂科技術自主研發的AP8000萬用型燒錄器包含主機，底板，適配座三大部分。

主機支持USB和NET連接，允許將多臺編程器進行組網，達到同時控制多臺編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和編程器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過編程器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大的降低了PC硬件配置成本，方便迅速地搭配工作環境。

AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括TI, ST, MicroChip, Atmel, Hynix, Macronix, Micron, Samsung, Toshiba等。支持的器件類型有NAND, NOR, MCU, CPLD, FPGA, EMMC等，支持包括Intel Hex, Motorola S, Binary, POF等文件格式。

公司介紹

關于英飛凌：英飛凌（Infineon），1999年4月1日在德國慕尼黑正式成立，是全球領先的半導體公司之一，英飛凌專注于迎接現代社會的三大科技挑戰：高能效、移動性和安全性，為汽車和工業功率器件、芯片卡和安全應用提供半導體和系統解決方案。英飛凌的產品素以高可靠性、卓越質量和創新性著稱，并在模擬和混合信號、射頻、功率以及嵌入式控制裝置領域掌握尖端技術。英飛凌的業務遍及全球，在美國加州、亞太地區的新加坡和日本東京等地擁有分支機構。

關于昂科技術：昂科技術（ACROVIEW）是全球領先的半導體芯片燒錄解決方案提供商，公司堅持以科技改變世界、用智能驅動未來，持續不斷的為客戶創造價值。昂科的AP8000通用燒錄器平臺及最新的IPS5000燒錄自動化解決方案，為半導體和電子制造領域客戶提供一站式解決方案，公司已服務包括華為、比亞迪、富士康等全球領先客戶。
