產品特征

? 電源電壓:

- 單電源高壓模式: VCC_MODE=0，外部電源從VCC輸入5V~28V，VDD5由內部LDO產生

- 單電源低壓模式: VCC_MODE=1，外部電源從VDD5輸入3V~5.5V，同時將VCC與VDD5短接

- 雙電源模式: VCC_MODE=1，外部電源1從VCC輸入5V~36V，外部電源2從VDD5輸入5V

? 雙核: 8051內核和ME

? 指令周期大多為1或2個系統時鐘周期

? 16kB Flash ROM、帶CRC校驗功能、支持程序自燒錄和代碼保護功能

? 256bytes IRAM、768bytes XRAM

? ME: 包含PID控制模塊、FOC模塊、MDU輔助計算模塊、LPF

? 16個中斷源，可設為4個優先級

? GPIO:

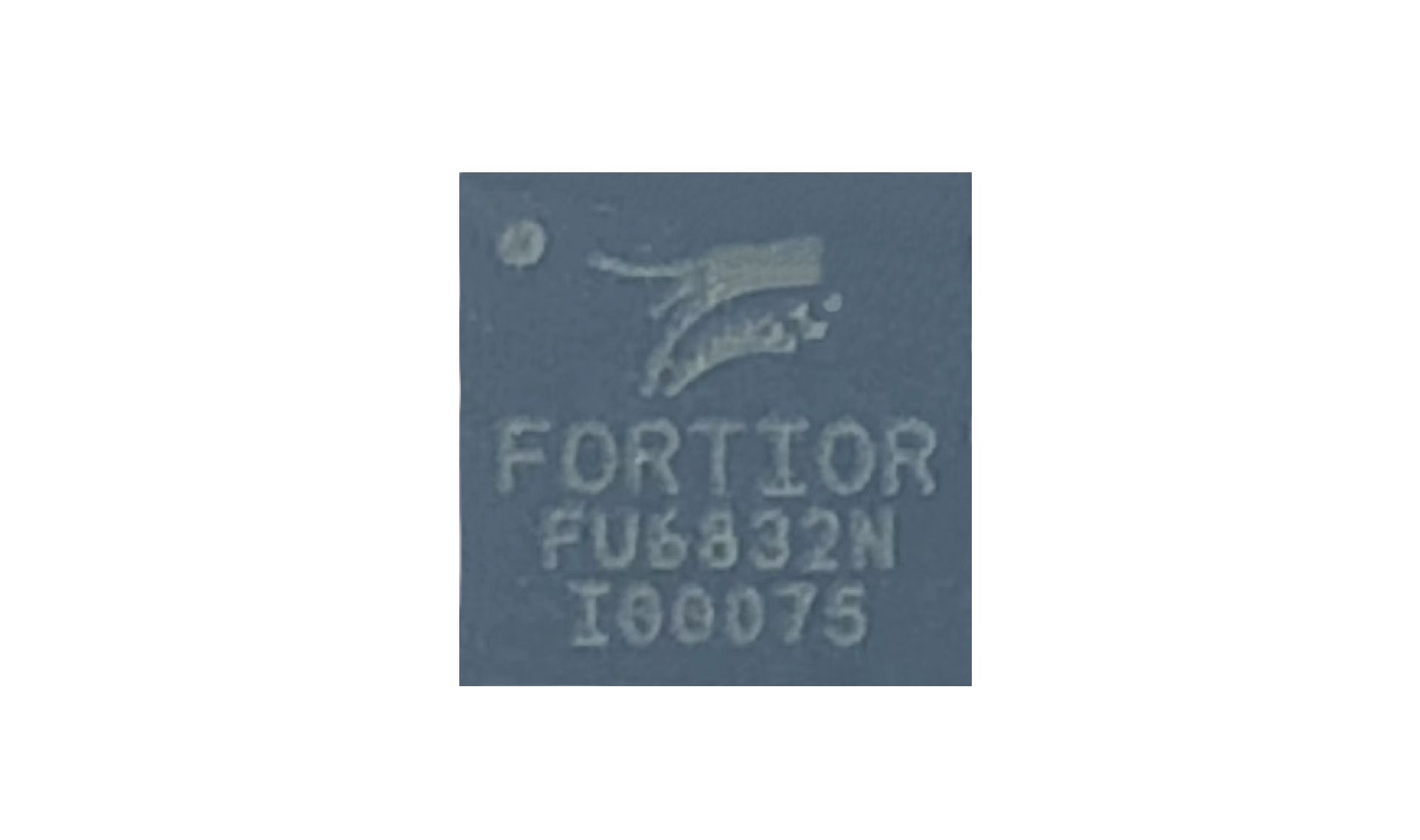

- FU6832N: 22個GPIO

? 定時器:

- Timer1: 方波驅動時序控制、支持自動換相、逐波限流、支持Hall/BEMF位置檢測

- Timer2: PWM輸出、輸入PWM的占空比和周期檢測、輸入設定PWM數的時間、正交編碼器解碼、順逆風檢測、步進電機的方向和速度檢測。

- Timer3/Timer4: PWM輸出、輸入PWM的占空比和周期檢測，Timer4支持FG輸出模式，Timer3支持48MHz輸入模式

- Systick定時器

- RTC定時器

? 通信接口:

- 1個SPI

- 1個I2C

- 2個UART，支持單線模式

- 1個LIN

- 2通道DMA: 支持I2C/SPI/UART/LIN數據傳輸

? 模擬外設:

- 12位ADC: 1μs轉換，可選擇內部VREF、外部VREF作參考電壓

- ADC通道數: FU6832N: 11通道

- 內置VREF參考，可配置3V、4V、4.5V、VDD5(FU6832N/S/F只能選擇VDD5為內部參考)

- 內置VHALF(VREF/2)參考(FU6832S/F無此特性)

- 3個獨立運算放大器(FU6832S/F只包含AMP0)，其中AMP0可配置可編程增益放大器

- 3路模擬比較器

- DAC: 1路9位，1路6位

? 內置MOSFET驅動器: 3P3N Pre-driver輸出

? FOC驅動支持單電阻、雙電阻、三電阻電流采樣(FU6832S/F只支持單電阻電流采樣)

? 振蕩器:

- 內置24MHz高速RC振蕩器

- 內置32.8kHz低速RC振蕩器

? WDT

? LVD

? TSD

? 兩線制FICE協議提供在線仿真功能

應用場景

? 可用于無感/有感的BLDC電機/PMSM、三相/單相感應電機、伺服電機驅動

? 應用領域: 吊扇、落地扇、吸塵器、電吹風、工業風機、水泵、電動工具、航模等

整體框圖

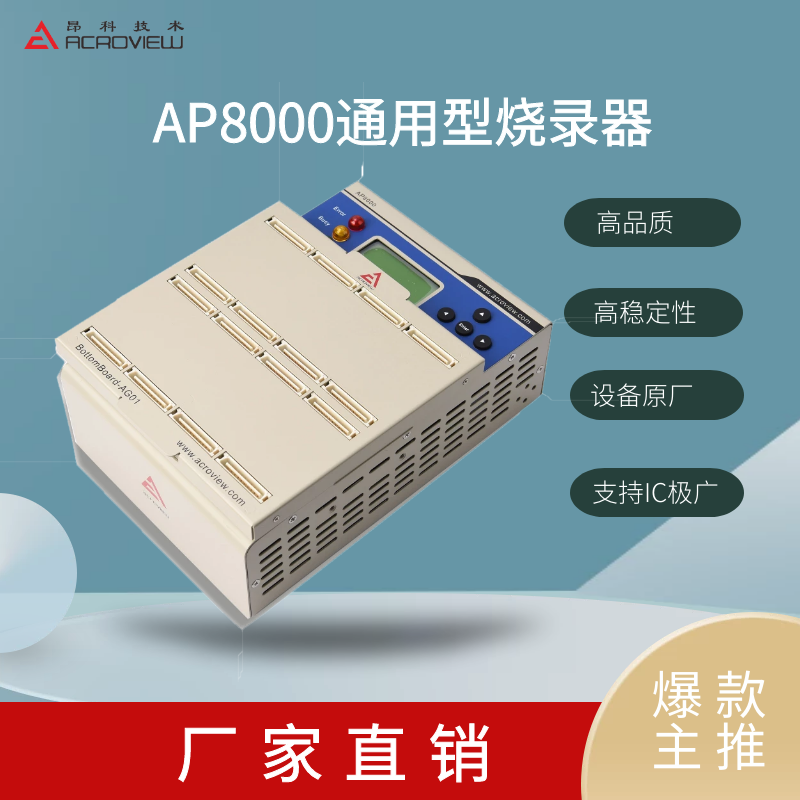

昂科技術自主研發的AP8000的MCU燒錄器包含主機，底板，適配座三大部分。

主機支持USB和NET連接，允許將多臺編程器進行組網，達到同時控制多臺通用編程器同時燒錄的目的。內置芯片安全保障電路保證即使芯片放反或其他原因造成的短路可以被立即檢測到并進行斷電處理，以保障芯片和編程器安全。內嵌高速FPGA，極大地加速數據傳輸和處理。主機背部有SD卡槽，將PC軟件制作得到的工程文件放到SD卡的根目錄下并插入到該卡槽內，通過編程器上的按鍵可進行工程文件的選擇，加載，執行燒錄等命令，以達到脫離PC便可操作的目的，極大的降低了PC硬件配置成本，方便迅速地搭配工作環境。

AP8000通過底板加適配板的方式，讓主機擴展性更強，目前已經支持了所有主流半導體廠家生產的器件，包括TI, ST, MicroChip, Atmel, Hynix, Macronix, Micron, Samsung, Toshiba等。支持的器件類型有NAND, NOR, MCU, CPLD, FPGA, EMMC等，支持包括Intel Hex, Motorola S, Binary, POF等文件格式。

公司介紹

關于峰岹科技：峰岹科技（Fortior Tech）成立于2010年，是一家專業的電機驅動芯片半導體公司，致力為各種電機系統提供高質量的驅動和控制芯片，及電機技術的咨詢服務。提供的芯片應用領域涵蓋工業設備、運動控制、電動工具、消費電子、智能機器人、IT及通信等驅動控制領域。

關于昂科技術：昂科技術（ACROVIEW）是全球領先的半導體芯片燒錄解決方案提供商，公司堅持以科技改變世界、用智能驅動未來，持續不斷的為客戶創造價值。昂科的AP8000通用燒錄器平臺及最新的IPS5000燒錄自動化解決方案，為半導體和電子制造領域客戶提供一站式解決方案，公司已服務包括華為、比亞迪、富士康等全球領先客戶。
